液压驱动手动管材弯曲加工设备

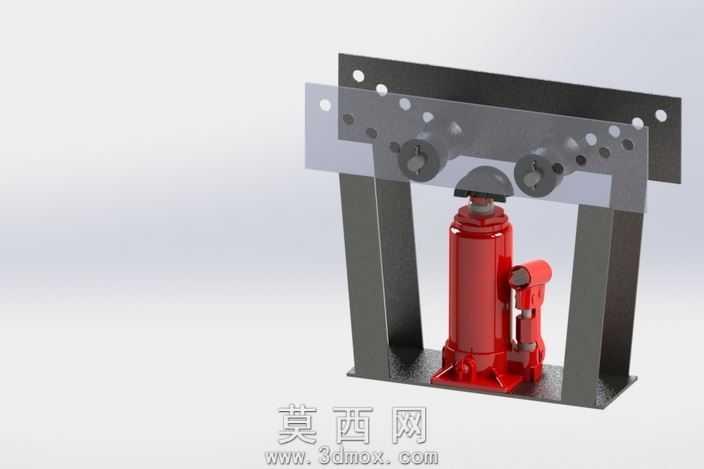

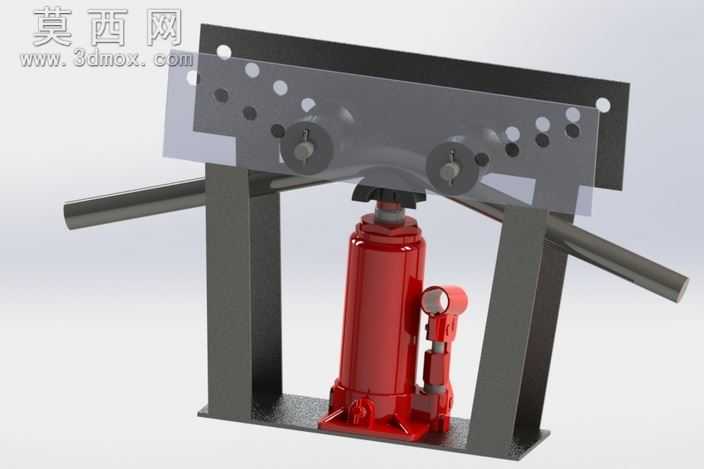

该款弯管设备的三维建模围绕小型手动管材冷弯加工的实用需求展开，整体采用框架式承载结构设计，建模过程中优先保证各部件装配关系的精准还原，避免出现干涉错位问题。模型主体承载框架采用标准型材搭建，左右两侧对称设置竖向支撑立柱，上下两端通过横向连接板焊接固定，形成稳定的门式受力结构，建模时对型材的壁厚、连接位置的焊缝细节做了简化处理，同时保留了安装孔位的位置精度，确保结构受力逻辑符合实际加工场景的承载要求。设备核心施力部件采用立式液压千斤顶结构，建模时完整还原了千斤顶的主油缸、手动压杆、泄压阀、顶升柱塞等核心结构，油缸表面做了红色烤漆材质的渲染处理，金属柱塞部分采用高反光镀铬材质，还原液压部件的真实质感，顶升端与上方的弯管成型模架做了同轴对位设计，保证顶升力垂直作用于管材受力点，避免偏载导致的管材变形不均问题。上方的弯管成型模架采用多孔位可调式结构设计，模架主体为加厚钢板加工而成，表面开设多组不同间距的定位孔，可适配不同管径、不同弯曲半径的加工需求，模架上配套设置两组可转动的压轮组件，压轮与管材接触的位置做了圆弧凹槽设计，建模时还原了压轮的转动副结构，保证弯管过程中压轮可随管材进给顺畅转动，避免管材表面出现划伤压痕。设备两侧设置加长操作手柄，手柄采用圆管材质建模，表面做了防滑磨砂材质处理，方便操作人员手动扶持固定设备、调整管材位置。渲染阶段采用工作室均匀布光方案，金属结构件根据表面处理工艺分别赋予哑光钢材、镀铬亮面、烤漆涂层等不同材质参数，框架部分的钢材表面添加轻微的氧化质感，避免塑料感过重，液压千斤顶的红色漆面添加细微的颗粒质感，还原工业漆面的真实视觉效果。整体设计思路偏向小型加工场景的实用化需求，摒弃了复杂的电动控制结构，依靠液压千斤顶的大顶升力实现手动弯管作业，结构简单可靠，维护成本低，建模过程中对所有活动部件的运动行程做了限位设计，可直观模拟弯管作业的完整动作流程，清晰展示管材从放置、定位到施压弯曲的全过程，方便使用者快速理解设备的操作逻辑与受力原理。
