简约蓝黑配色按动式派克笔外观设计

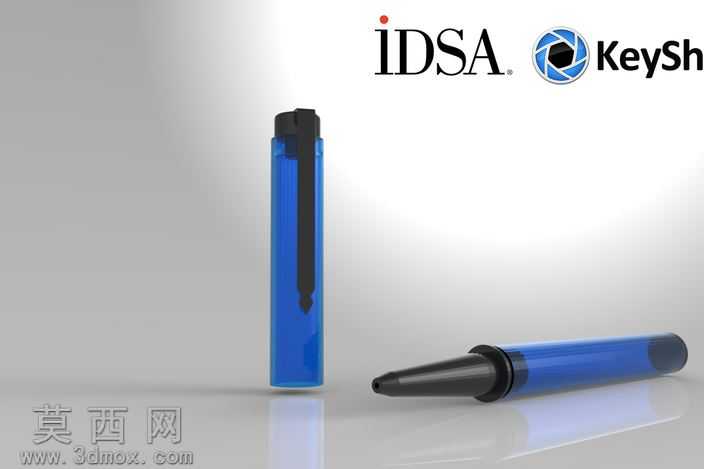

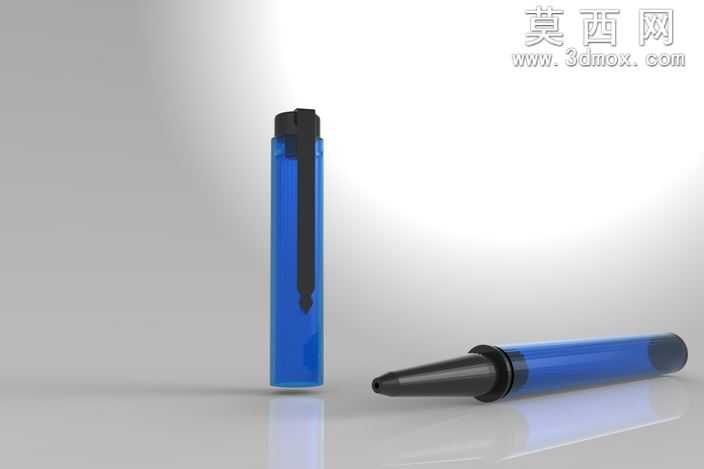

本次设计的是一款蓝黑配色的按动式派克笔外观三维模型，建模阶段首先梳理笔身的整体结构逻辑，将产品拆分为笔帽按动结构、笔夹、笔身主体、笔尖护套、笔尖出芯结构五个独立模块逐一搭建。建模时先绘制笔身的回转体基础轮廓，通过旋转特征生成笔身的半透明蓝色主体部分，笔身外壁做0.1mm的微小圆角处理，模拟真实注塑笔身的顺滑触感，避免尖锐棱角带来的廉价感。笔夹部分采用拉伸加扫掠的建模方式，还原派克笔经典的长条形笔夹造型，笔夹顶端做圆弧收边，贴合笔帽的曲面弧度，保证装配后笔夹与笔帽表面无明显缝隙。按动结构部分在笔帽顶端做内凹的卡槽设计，预留按动按键的装配空间，按键边缘做防滑的细微纹理，提升实际使用时的按压手感。笔尖部分采用锥面旋转建模，从笔身衔接处逐步收窄到出芯口，笔尖护套做环形的凸起台阶，既区分笔身与笔尖的视觉层次，也能在笔掉落时起到缓冲防护的作用。材质与渲染阶段，笔身主体采用半透明的深蓝色PC塑料材质，调整材质的折射度与粗糙度参数，模拟真实塑料笔身略带通透的质感，光线照射下能呈现出柔和的内部光影层次；笔夹、按动按键、笔尖护套部分采用哑光黑色ABS材质，粗糙度设置为0.3，还原磨砂黑塑料的细腻触感，避免高反光带来的塑料廉价感。渲染时采用柔和的侧上方主光源搭配底部补光，在浅灰色渐变背景下突出笔身的蓝黑配色对比，地面添加微弱的反射效果，模拟产品放置在光滑桌面的真实展示效果，同时通过景深效果虚化背景，让视觉焦点集中在笔身的结构细节上。设计思路上整体遵循简约实用的办公文具定位，没有添加多余的装饰元素，通过蓝黑经典配色搭配流畅的回转体造型，兼顾握持的舒适度与视觉上的精致感，笔身的直径设置为11mm，符合日常书写的握持人体工学，长时间握持不易产生疲劳感，各部件的装配间隙控制在0.05mm以内，还原真实产品的装配精度，让模型既具备外观展示效果，也能为后续的结构开模设计提供参考。
