数控车床弹性夹紧夹头结构设计

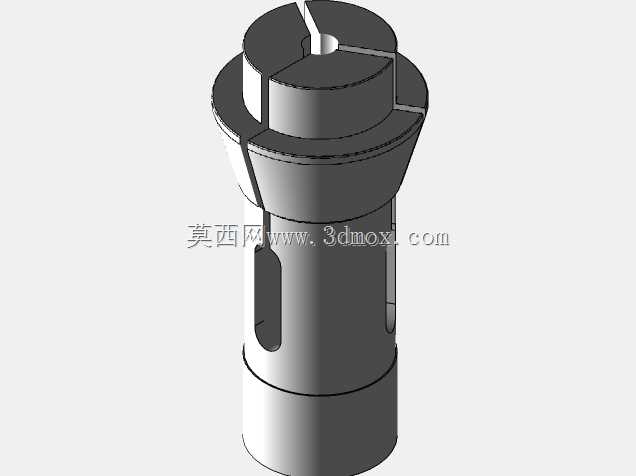

　　在数控车床的回转类零件加工场景中，棒料的装夹稳定性直接决定了加工精度与切削效率，这款弹性夹头正是为适配常规走刀式数控车床的棒料送料工况设计的核心夹紧元件。日常加工中，我们常会遇到棒料装夹偏心、夹紧力不足导致打刀、薄壁件装夹变形等问题，这款夹头的开槽结构正是针对这些痛点做了针对性设计：头部采用三等分轴向开槽设计，槽缝从头部端面延伸至锥面中段，当夹头受轴向推力进入主轴配套的锥孔时，锥面受径向挤压带动三个夹爪同步向内收拢，实现对棒料外圆的周向均匀夹紧，这种夹紧方式能有效避免偏心装夹带来的圆度超差问题，尤其适合小直径棒料的批量精加工工况。

　　从结构设计逻辑来看，夹头整体采用阶梯轴式外形，头部的外锥面与车床主轴端的内锥孔配合，锥度匹配常规数控车床的标准主轴接口，安装时无需额外改制主轴端结构，直接替换原有同规格夹头即可使用。中部的腰型通槽并非随意开设，一方面是为了给夹头的径向收缩提供足够的弹性变形余量，避免夹紧时夹头出现应力集中断裂，另一方面腰型槽的位置刚好对应主轴内部的推杆行程限位，能保证夹头在松开状态下有足够的张开量，方便棒料顺利穿入，不会出现棒料刮蹭夹头内孔的情况。尾部的圆柱段与主轴内部的导向套配合，保证夹头在轴向移动过程中始终与主轴保持同轴，不会出现偏摆，这一点对于高速切削工况尤为重要——当主轴转速达到数千转时，哪怕0.02mm的同轴度误差都会带来明显的振动，直接影响工件表面粗糙度。

　　实际选型使用时，需要重点关注几个安装边界尺寸：首先是夹头的总长度，必须匹配主轴内部的推杆行程，过长会导致夹头无法完全进入锥孔，夹紧力不足，过短则会导致夹头收缩量过大，夹爪根部出现塑性变形，提前失效；其次是头部锥面的大端直径，必须与主轴锥孔的入口直径完全匹配，否则锥面无法实现面接触，夹紧时会出现点受力，不仅夹不紧棒料，还会拉伤主轴锥孔；最后是内孔直径，需要根据常用加工的棒料直径选择对应规格，夹头的额定收缩量通常在0.5-1mm之间，若棒料直径超出内孔公称直径过多，会导致夹头过度变形，槽根处应力超过材料屈服强度，出现夹头断裂的风险。

　　从功能特性上看，这款夹头相比普通三爪卡盘的优势在于装夹效率更高，配合送料机可实现连续自动装夹，适合批量零件的自动化加工；同时夹紧力均匀分布在棒料整个接触圆周上，对于薄壁管类零件的装夹，能大幅降低装夹变形量，保证加工后的壁厚差控制在公差范围内。设计时夹头的槽缝宽度经过反复校核，既保证了足够的收缩量，又避免了槽缝过宽导致切屑进入夹头内部，影响夹紧精度；夹头内孔通常会做精磨处理，表面粗糙度控制在Ra0.8以内，保证与棒料的接触面积足够大，夹紧时不会打滑，即使是重切削工况下，也能牢牢抱紧棒料，不会出现工件移位导致的尺寸超差。

　　在日常维护场景中，这类弹性夹头需要定期清理槽缝内的切屑与切削液残留，避免切屑卡在槽缝中导致夹头收缩不畅，出现夹紧力不足的问题；同时要注意避免夹头内孔被棒料端面磕碰，一旦内孔出现磕痕，会导致装夹时棒料与夹头的接触面积减小，不仅会出现偏心，还会在棒料表面留下压痕，影响工件外观质量。对于加工不同材质的棒料，还可以根据需求选择不同内孔表面处理的夹头，比如加工铜、铝等软质材料时，可选择内孔带衬套的夹头，避免夹伤工件表面；加工钢件等硬质材料时，可选择整体淬火的夹头，提高夹头的使用寿命，减少磨损带来的精度损失。
