带凸台卡槽腰型安装座结构设计

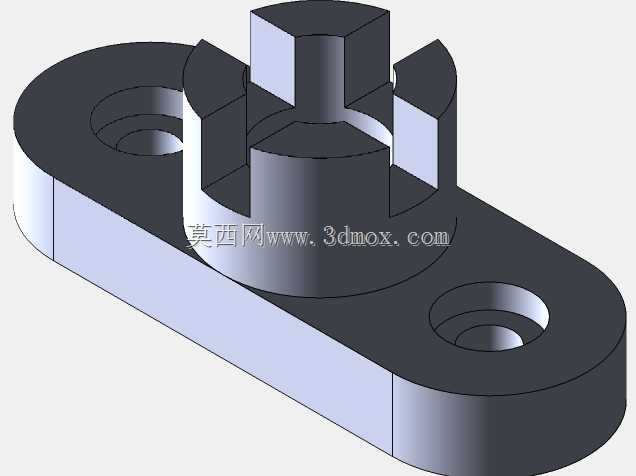

　　这款带凸台卡槽的腰型安装座，是小型传动模组、快换工装夹具里常用的定位连接构件，日常在桌面级自动化装配工位、小型检测设备的快换模组端能经常见到它的身影，核心作用是实现上部功能件的快速卡接定位，同时通过底座的安装孔完成与设备基板的固定，兼顾定位精度与拆装效率。

　　从结构功能来看，底座采用两端半圆的腰型板式结构，这种结构设计首先是压缩了安装占用的平面空间，相比方形安装板，腰型结构的两端圆弧可以避免边角应力集中，在设备运行产生持续振动的工况下，不会出现边角处的应力开裂问题。底座上对称布置的两个沉头安装孔，孔位沿着腰型长度方向分布，沉孔结构可以让内六角螺栓安装后头部完全沉入座体表面，不会突出平面干涉上部构件的安装，同时两个孔的间距经过匹配计算，适配市面上多数小型铝型材台面、工装基板的标准孔距，安装时不需要额外扩孔或者改制基板。

　　上部的凸台卡槽结构是整个零件的核心功能区，中心圆柱凸台作为定位基准，外径尺寸与上部配合件的内孔采用间隙配合，配合公差控制在H7/g6区间，既可以保证上部件套装时的顺畅度，又不会出现过大的径向晃动。凸台周边均匀分布的四个卡接凸块，每个凸块都做了外侧圆弧过渡，与中心圆柱保持同轴，凸块之间的缺口是卡接让位槽，上部配合件的对应卡爪对准缺口插入后，旋转一定角度就可以完成卡紧锁止，不需要额外设置紧固件，快换操作全程不需要工具，单次拆装时间可以控制在三秒以内，非常适合需要频繁更换作业端头的工位使用。卡块的顶面做了小角度的倒角处理，装配时可以起到导向作用，即使操作人员视线受阻，也能顺利将上部件对准卡槽推入，降低对位难度。

　　设计过程中，首先要确定的是安装边界尺寸：底座的总长度需要覆盖两个安装孔的中心距加上两端的壁厚余量，壁厚不能小于5mm，否则螺栓锁紧时容易出现底座变形；底座的宽度要大于中心凸台的外径，保证凸台与底座衔接处有足够的圆角过渡，避免衔接位置出现应力集中断裂的问题。上部凸台的高度需要根据卡接深度确定，要保证卡接完成后上部件与底座表面完全贴合，没有悬空间隙，否则设备运行时会产生晃动异响，长期使用还会磨损卡接面。卡槽的缺口宽度要比上部卡爪的宽度大0.2mm左右，预留出旋转锁止的活动间隙，同时卡块的锁止面要做轻微的倒扣角度，角度控制在2度以内，既可以保证锁止后不会因为振动自行松脱，又不会因为倒扣角度过大导致拆卸时卡滞。

　　从实际应用场景来看，这类安装座常被用在小型气动抓手的快换底座、检测探针模组的安装基座、小型电动工具的工作台定位座上，相比传统的螺栓固定式安装座，它的快换特性可以大幅减少产线换型的停机时间，尤其是在多品种小批量的生产场景下，不需要反复松紧螺栓调整位置，只需要旋转卡接就可以完成端头更换。材质选择上如果是普通工装场景使用，采用6061铝合金硬质阳极氧化处理就可以满足强度和耐磨需求，重量轻且不会生锈；如果是在重载或者高频拆装的场景下，可以换成45号钢表面淬火处理，提升卡接面的耐磨性能，延长零件的使用寿命。

　　建模过程中需要注意几个工艺细节：所有的棱角位置都要做R0.5以上的圆角处理，避免加工时出现崩边，同时也能减少操作人员安装时被锐边划伤的风险；沉头孔的深度要匹配对应螺栓的头部高度，保证螺栓锁紧后头部低于座体表面0.1-0.2mm，不会产生干涉；凸台与底座衔接的位置要做R2的过渡圆角，提升结构强度，避免长期受力后衔接位置断裂；卡块的锁止面要保证平面度，与底座上表面的垂直度控制在0.02mm以内，保证卡接后上部件的安装精度，不会出现倾斜偏移的问题。
