工业镂空周转生产箱结构设计

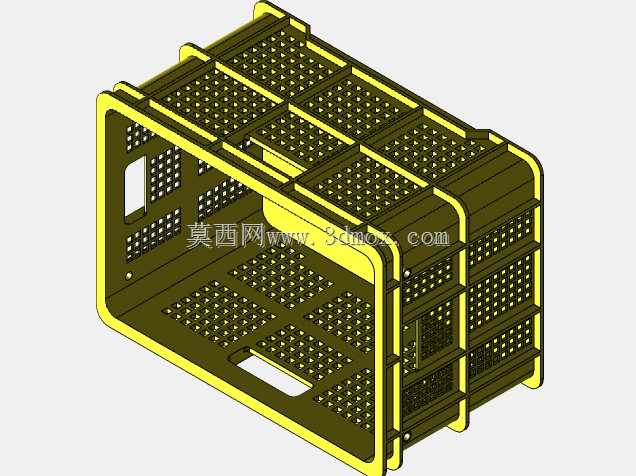

　　这款镂空结构的生产周转箱，主要面向生产车间工序间物料转运、线边仓临时存储、成品短途周转场景设计，在电子组装、五金加工、汽配分装等离散制造场景中适配性极强，可直接配合标准流利条货架、AGV搬运托盘、自动化输送线使用，无需额外定制适配辅具。箱体整体采用带圆角的长方体构型，所有外露棱边均做了R3以上的圆弧过渡，避免人工搬运时剐蹭划伤，也能减少周转过程中碰撞产生的应力集中，延长箱体使用寿命。侧壁与底部均采用网格镂空设计，镂空孔径控制在8mm，既可以保证箱体整体结构强度，又能实现沥水、通风、可视的功能，在存放带切削液的机加工零件、需要防尘通风的电子元器件、清洗后待烘干的塑胶件时，无需额外更换容器即可直接完成多工序流转，

　　减少物料二次倒运产生的磕碰损伤。箱体顶部边缘做了加厚的堆叠止口设计，多层堆叠时上层箱体底部的凸筋可以完全嵌入下层箱体的止口槽内，堆叠高度达到6层时不会出现滑移倾覆，适配高位货架存储与集装箱整箱运输的堆码要求，静态堆码载荷可达到单箱额定载重的5倍以上，满足常规工业物料存储的载荷要求。侧壁设置了一体化成型的内凹式把手，把手位置距离箱体底部230mm，符合人工搬运的人机工程学高度，搬运时手部无需额外外伸，可直接发力抬升，减少长时间搬运的手腕劳损，把手边缘同样做了圆弧包边，无尖锐毛刺。箱体内部做了等距的加强筋布局，纵向加强筋沿箱体高度方向贯通，横向加强筋沿箱体长度方向每120mm设置一道，底部加强筋采用井字形布局，

　　在不增加壁厚的前提下将箱体底部的抗弯强度提升40%以上，满载放置时不会出现底部鼓胀变形，可顺畅在辊筒输送线上通行，不会出现卡滞、跳动问题。箱体一侧预留了标签卡槽位，可直接插入物料标识卡，无需额外粘贴标签，避免周转过程中标签磨损脱落，卡槽边缘做了防翘边设计，插拔标签顺畅且不会在运输过程中脱出。从结构设计角度来看，这款箱体采用等壁厚设计，主体壁厚控制在3mm，所有加强筋厚度为1.5mm，完全符合注塑成型的工艺要求，注塑时不会出现缩痕、缺胶、翘曲等缺陷，脱模斜度设置为1.5度，可直接采用两板模量产，模具结构简单，量产成本可控。箱体的外部尺寸完全适配标准1200*800mm工业托盘，单托盘可整齐排布12个该款周转箱，

　　空间利用率达到92%以上，相比同规格普通周转箱可提升10%的托盘装载量，降低物流运输成本。在实际产线应用中，这款箱体可配合分隔板使用，内部可根据物料尺寸灵活分隔为2格、4格、6格等不同存储区间，存放小型零件时不会出现混料，分隔板采用插槽式安装，无需额外紧固件，拆装调整可在10秒内完成，适配多品种小批量的柔性生产需求。箱体底部设置了四个定位凸台，可直接与线边工位的定位座配合，放置时自动定位，无需人工调整位置，适配自动化产线的机械臂取放需求，机械臂抓取时可通过侧壁的镂空位置作为抓取定位点，抓取精度可控制在±0.5mm以内，满足无人化车间的使用要求。镂空网格的排布经过力学仿真优化，在箱体承受侧向挤压时，网格结构可将外力均匀分散到整个侧壁，不会出现局部应力过大导致的侧壁开裂，在-10℃到60℃的使用环境下，箱体的抗冲击性能可保持在常温状态的80%以上，可适配北方冬季车间与南方夏季仓储的不同环境温度要求，不会出现低温脆裂、高温软化的问题。
