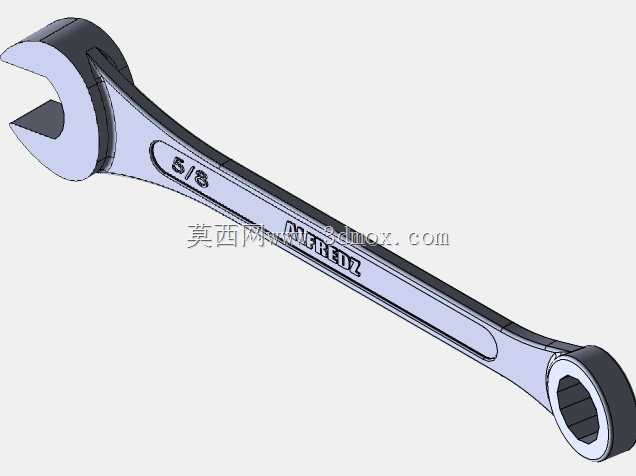

5/8规格两用开口梅花扳手结构设计

　　这款5/8规格的两用扳手，是机械装配、设备维保场景中极为常用的手动紧固工具，整合了开口扳手与梅花扳手的双重功能，在实际作业中可覆盖多数同规格外六角紧固件的拆装需求，无需频繁更换工具即可适配不同作业空间的操作要求。从实际应用场景来看，这类两用扳手广泛出现在机加工车间设备日常检修、机电设备装配流水线、五金维修门店、户外工程安装等场景，针对5/8英寸规格的外六角螺栓、螺母，可提供稳定的扭矩输出，相比单一功能的扳手，能减少工具携带数量，提升现场作业效率。

　　在功能特性设计上，扳手一端为开口式结构，开口尺寸严格匹配5/8英寸外六角紧固件的对边尺寸，开口端的夹持面做了适配六角轮廓的倾角处理，作业时可快速卡入紧固件侧面，适合紧固件上方或端部存在遮挡、无法从端部套入的作业场景，比如设备机架侧面的螺栓紧固、管路旁侧的螺母拆装，开口端可直接从侧向卡入，操作灵活度更高。另一端为梅花式环型结构，内圈加工出与外六角紧固件完全契合的十二角轮廓，环型结构可完全包裹紧固件的六个受力面，施加扭矩时受力均匀分散在多个接触面上，不易出现打滑、磨损紧固件棱角的问题，适合需要施加较大扭矩的紧固或拆卸作业，比如锈死螺母的拆卸、设备核心连接部位的螺栓预紧，能有效避免因夹持不稳导致的紧固件棱角崩损、操作打滑伤人的风险。

　　从结构设计思路来看，扳手整体采用长杆式力臂设计，杆身长度经过力学测算，在匹配常规手动施力范围的前提下，兼顾扭矩放大效果与操作便携性，力臂长度既保证操作人员施加正常握力时可输出符合紧固件预紧要求的扭矩，又不会因杆身过长导致空间受限场景下无法完成扳动动作。杆身截面采用中间厚、边缘收窄的流线型设计，并非等厚度的平板结构，这种设计一方面可在保证杆身抗弯、抗扭强度的前提下降低整体重量，长时间手持作业不易产生疲劳感，另一方面流线型的杆身轮廓可避免应力集中，在施加较大扭矩时杆身不易出现弯折、断裂的失效问题。扳手的头部与杆身过渡位置做了圆弧过渡处理，没有尖锐的直角结构，既可以减少热处理过程中的应力集中隐患，提升整体结构强度，也能避免作业过程中尖锐棱角刮擦操作人员手部或周边设备零部件。

　　在外形尺寸与安装边界层面，这款扳手的开口端头部厚度控制在较薄的区间，可伸入间隙较小的装配空间内完成紧固件操作，比如两层钣金件之间的螺母紧固、设备盖板与基座之间间隙较小的螺栓拆装，较薄的头部不会因空间不足无法卡入紧固件。梅花端的环型头部外径做了优化设计，在保证环壁结构强度满足最大扭矩要求的前提下，尽可能缩小头部外径，可适配沉孔内的紧固件操作，不会出现头部外径过大无法伸入沉孔的问题。杆身的宽度从头部向握持段逐渐收窄，握持位置的轮廓贴合人手握持的弧度，表面做了防滑的纹理处理，施加扭矩时手部不易打滑。扳手整体的表面处理采用工业级的防锈镀层，可在潮湿、多油污的车间环境下长期使用不易生锈，镀层的平整度较高，不会出现毛刺、凸起等问题，握持手感顺滑，也不易粘附油污，日常清洁维护更为便捷。

　　在实际建模过程中，需要重点关注两个头部的轮廓精度，开口端的两个夹持面的平行度、开口尺寸的公差需要严格匹配对应规格紧固件的标准尺寸，公差过大易出现夹持打滑，公差过小则无法顺利卡入紧固件。梅花端的内圈十二角轮廓需要与外六角紧固件的轮廓完全适配，每个受力面的角度、深度都要符合手动工具的相关标准，保证受力时接触面贴合均匀，不会出现局部应力过大磨损紧固件的问题。杆身与两个头部的连接位置需要做顺滑的曲面过渡，建模时避免出现尖锐的折角，还原实际产品的力学优化结构，同时杆身的标识区域预留了规格标注的位置，清晰标注5/8的规格参数，方便作业人员快速识别工具规格，减少工具拣选的时间。
