辐条式自行车轮组三维结构设计

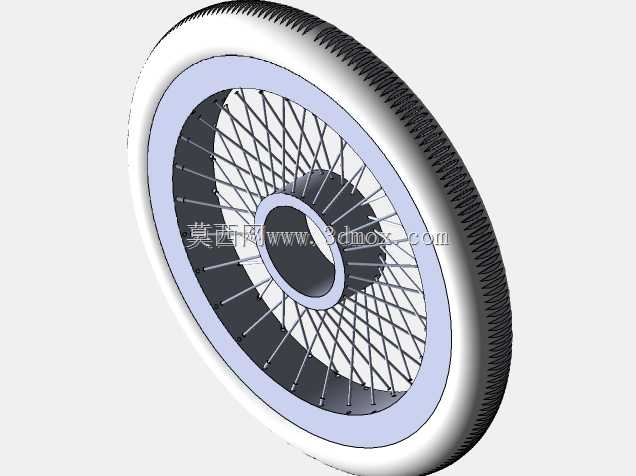

　　这款辐条式轮组的三维结构，在民用代步自行车、城市通勤车以及入门级运动自行车的整车配套、售后替换场景中应用广泛，日常骑行过程中，轮组需要同时承担整车加乘员的垂直载荷、路面颠簸带来的冲击载荷、转向时的侧向倾覆力矩，以及制动过程中传递的制动力矩，是自行车行走系统的核心承载部件。从结构拆分来看，整个轮组由外胎、轮辋、辐条、花鼓四个核心部分组成，外胎采用带细密防滑胎纹的橡胶结构建模，胎面的周向纹路设计兼顾了铺装路面的滚动阻力控制与湿滑路面的抓附能力，胎侧的圆弧过渡匹配轮辋的安装卡槽，装配时可通过胎压变化实现与轮辋的紧密贴合，避免骑行过程中出现滑胎、脱胎的故障。轮辋采用双层圈式结构建模，截面为带内凹卡槽的U型设计，既能够容纳外胎的胎唇结构，

　　也为辐条的安装固定预留了均匀分布的安装孔位，轮辋的径向圆跳动、端面圆跳动公差在建模时做了严格约束，避免装配后出现轮组偏摆、骑行抖动的问题。辐条采用等直径细钢丝结构，从花鼓的两端法兰盘以交叉编织的方式连接到轮辋的安装孔位，这种交叉排布的辐条结构，能够将垂直方向的载荷均匀分散到每一根辐条上，同时在传递驱动力矩、制动力矩时，通过辐条的拉应力变化实现力矩的高效传递，建模时每根辐条的张紧角度、安装位置都做了精准匹配，还原了实际装配过程中辐条编圈的排布逻辑，可直接用于编圈工序的工艺演示、辐条长度选型计算参考。花鼓部分为轮组的旋转核心，中心设置的通孔用于匹配轮轴的安装尺寸，两端的法兰盘用于固定辐条端头，

　　内部预留的轴承安装位可匹配标准规格的深沟球轴承，实现轮组相对于前叉或后车架的顺畅旋转，花鼓的轴向尺寸、安装轴径都参考民用通勤自行车的通用安装边界设计，可直接适配常规开档尺寸的自行车前叉、后车架安装位，无需额外做结构修改。在建模逻辑上，整个轮组采用参数化关联设计，轮辋直径、辐条数量、花鼓法兰盘直径等核心参数都可根据不同轮径规格、不同载荷需求做快速调整，比如针对载重需求更高的通勤车型，可通过增加辐条数量、加大轮辋截面厚度的方式提升整体结构强度，针对轻量化需求的运动车型，可通过调整辐条排布方式、缩减轮辋壁厚的方式降低整体重量。从安装边界来看，轮组的整体外直径匹配常规26寸自行车的轮胎规格，轮胎截面宽度适配普通城市路面的使用需求，

　　花鼓的安装轴径、锁死螺纹规格都遵循民用自行车的通用标准，替换安装时无需对车架、前叉结构做额外加工，轮组的中心旋转面与车架安装面的对称度公差在建模时做了约束，避免装配后出现轮组偏斜、蹭刹车块的问题。在实际工程应用中，这类三维模型可用于整车装配时的干涉检查，验证轮组与前叉、车架后三角、刹车系统的装配间隙是否符合设计要求，也可用于轮组生产环节的工艺拆解，给辐条编圈、轮胎装配等工序提供直观的结构参考，针对售后替换场景，可通过模型快速匹配对应规格的替换配件，避免因尺寸不符导致的安装失败。结构设计过程中，充分考虑了日常骑行的受力特性，辐条的排布角度经过受力优化，垂直载荷作用下每根辐条的拉应力差值控制在合理范围内，避免局部辐条应力过大导致的断条故障，轮辋的截面形状经过刚度优化，在保证整体结构强度的前提下尽可能降低材料用量，控制轮组的整体重量，外胎的胎纹深度、胎面弧度都参考实际民用轮胎的设计参数，兼顾骑行舒适性与耐磨性能。
