汽车精整工序排气系统检测定位工装

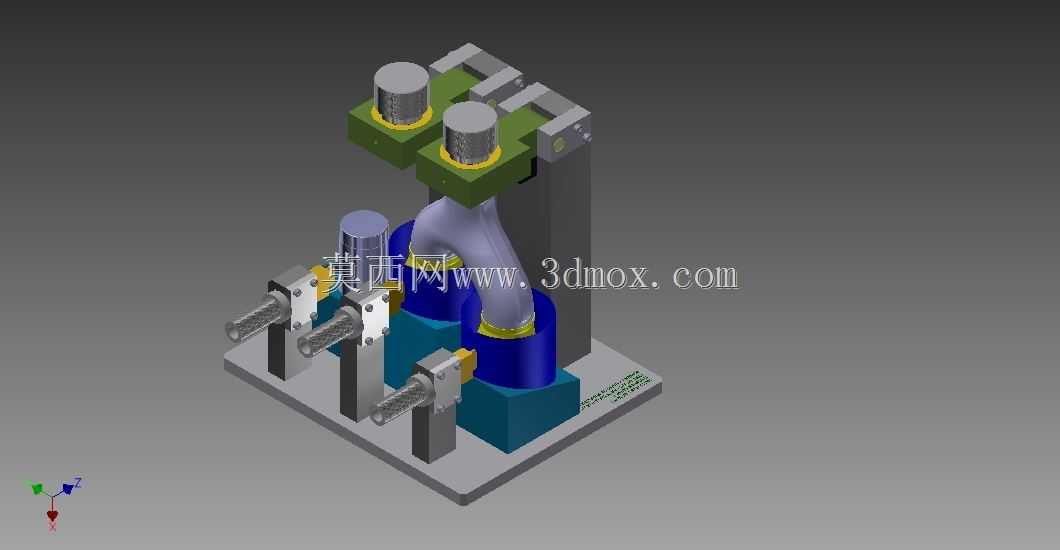

　　在汽车零部件精整加工的产线末端环节，排气系统构件的形位公差核验、装配基准匹配一直是影响总成装配精度的关键节点，这套检测定位工装正是针对该场景开发的专用工位器具，主要承担排气系统弯管组件的装夹定位、检测基准统一功能，适配左右侧同系列排气构件的快速装夹需求，无需更换工装主体即可完成两种构型工件的检测作业。从结构布局来看，工装采用立式基座承载方案，底部为带安装孔位的方形安装底板，可直接固定在检测工位的铸铁平台上，底板上的安装孔采用长圆孔与圆孔组合设计，允许安装时存在±2mm的位置调整余量，降低平台基础安装的精度要求，整体安装边界控制在400mm×300mm的平面范围内，竖向总高度不超过350mm，不会占用过多工位空间，

　　适配多数中小型检测工位的布局要求。工装的定位逻辑采用多点约束方案，针对排气弯管的异形曲面特性，设置了三处仿形支撑座，支撑座的型面完全匹配排气弯管外壁的弧度，接触位置选用聚氨酯包覆材质，避免装夹过程中划伤工件表面的防锈涂层，支撑座的高度可通过底部的调节螺栓进行微调，单处调节行程为15mm，可兼容同系列不同弯角的排气构件装夹，减少工装重复开发的成本。在夹紧机构的设计上，共配置了四组水平式快速夹钳，夹钳的压头位置对应排气弯管的法兰安装边、管身加强筋位置，夹紧力控制在120N-180N区间，既可以保证装夹后工件不会在检测过程中发生位移，也不会因为夹紧力过大导致薄壁排气管件产生形变，影响检测结果的准确性，夹钳的操作手柄统一朝向工位外侧，

　　操作人员站在工装正前方即可完成所有夹钳的开合操作，单工件装夹耗时可控制在15秒以内，匹配产线120件/小时的检测节拍要求。工装上部设置了两组检测基准套，基准套的内孔精度控制在H7级，可直接插入对应规格的通止规、百分表表架，对排气弯管的法兰端面平面度、管身位置度、安装孔同轴度等关键参数进行快速检测，基准套与底部安装底板的位置公差经过磨床精加工保证，位置度误差不超过0.02mm，为检测数据的准确性提供统一的基准参照。考虑到精整车间的作业环境存在金属粉尘、少量切削液飞溅的情况，工装所有的钢制结构件都做了镀硬铬处理，夹钳的铰接位置加装了防尘密封圈，日常使用中仅需要定期在铰接点涂抹少量润滑脂即可完成维护，无需复杂的保养流程。在实际使用过程中，

　　工件完成精整打磨、去毛刺工序后，操作人员可直接将工件放置在仿形支撑座上，确认支撑面完全贴合后依次扳动四个快速夹钳完成锁紧，之后即可通过上部的基准套完成各项形位公差的检测，检测完成后松开夹钳即可取下工件，整个作业流程无需额外的找正步骤，大幅降低了操作人员的技能要求，即使是新入职的操作人员经过半小时培训即可独立完成装夹检测作业。针对左右侧不同构型的排气构件，仅需要调整其中两处夹钳的压头安装方向，不需要拆卸工装主体，调整过程可在3分钟内完成，完全满足混线生产的作业需求。工装的所有零部件都采用标准化的快拆结构设计，易损的夹钳压头、聚氨酯支撑垫都可以单独更换，不需要整体报废工装，进一步降低了长期使用的成本。
