汽车制动踏板焊接工序工装夹具设计

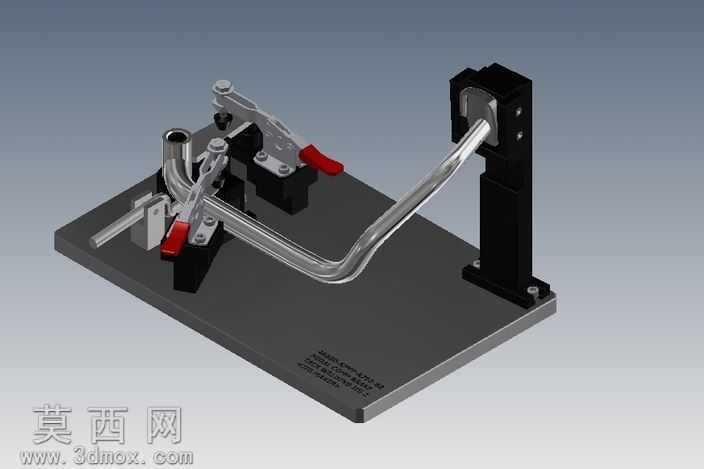

本模型为汽车制动踏板总成第二道焊接工序的专用工装夹具，采用三维建模软件完成全参数化设计，整体结构经过装配干涉校验与运动仿真验证，可直接适配实际生产的装夹定位需求。模型整体以厚重的方形铸铁底板作为承载基座，底板表面做发黑防锈的材质渲染处理，边缘预留标准化的工装安装孔位，可快速固定在焊接工作台面上，保障焊接作业过程中工装的整体稳定性。夹具针对制动踏板的异形弯管结构设置了多组定位支撑结构：右侧设置立式黑色氧化处理的定位支座，支座上端开设与踏板端部轮廓完全匹配的仿形定位槽，可精准卡入踏板弯管的末端，限制工件的横向与纵向窜动；左侧及中部配置两组带红色聚氨酯压头的快速夹钳，夹钳采用杠杆式锁紧结构，压头接触位置做软质材质处理，避免装夹过程中刮伤踏板管件的表面镀层，同时可提供足够的压紧力，防止焊接过程中工件受热变形产生位移。模型中还设置了多组辅助定位块，分别对应踏板上的小直径支管、安装凸台等结构，所有定位元件的位置尺寸均经过公差匹配设计，可保障工件装夹后的位置度满足焊接工艺要求，无需反复调整对位即可完成工件装夹。建模过程中对所有标准件如紧固螺丝、夹钳铰接轴、定位销等均采用标准化零件库调用，非标准结构如定位支座、仿形压块、底板等均采用实体特征建模完成，各部件的装配关系清晰，可直观展示夹具的装夹操作逻辑：作业时先将待焊接的踏板组件依次放入各定位槽内，确认各部位贴合定位面后，依次扳动两侧的快速夹钳完成锁紧，即可开展该工序的焊接作业，焊接完成后松开夹钳即可取出成品工件，整体操作流程便捷，可有效提升该工序的焊接加工效率，降低人工对位的误差，保障制动踏板焊接成品的尺寸一致性。渲染阶段对不同部件赋予了对应真实材质：金属结构件做钢材哑光质感处理，夹钳手柄做红色防滑塑料质感，底板做铸铁磨砂质感，踏板管件做亮面镀铬金属质感，整体渲染效果真实，可清晰区分各功能部件，直观呈现工装的整体结构与工作状态。
