精整机排气管最终检验夹具结构设计

　　在小通机、园林机械类精整机的量产装配环节，排气管作为连接发动机排气口与消声组件的核心零部件，其管口形位公差、安装孔位同轴度、结合面平面度直接影响整机的密封性能、排气背压与NVH表现，一旦出现尺寸超差，轻则引发排气泄漏、动力输出衰减，重则导致高温尾气泄漏引发周边橡塑部件老化失效，因此排气管入厂及装配前的全尺寸终检是制程管控中不可或缺的环节，这套精整机排气管检测夹具正是为适配该类检测场景开发的专用定位工装。

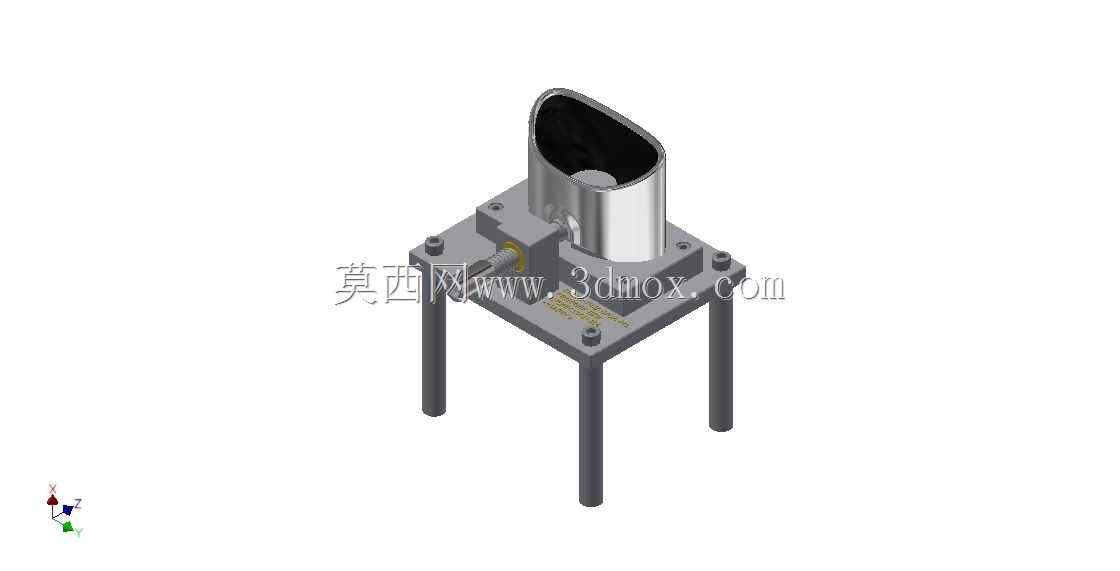

　　从实际产线使用场景来看，该夹具主要部署在零部件入厂检验工位、装配线旁的制程抽检工位，替代传统的通用检具组合检测方案，解决通用量具无法快速定位异形弯管类零件、检测效率低、重复定位误差大的痛点。整套夹具采用四柱式支撑底座结构，四根圆柱形支撑腿采用等长设计，底面预留安装固定孔位，可直接锁紧在检验工作台的T型槽上，也可搭配万向脚轮适配移动巡检需求，底座主体采用方形板式结构，厚度根据检测受力需求设计，避免频繁装夹导致的底座变形，保障长期使用的基准精度。

　　定位机构的设计完全匹配排气管的结构特征：针对排气管下端的安装法兰面，夹具上设置了对应的定位销组与支撑凸台，定位销采用菱形销与圆柱销组合的设计，其中圆柱销负责主定位，限制法兰面的X、Y向移动自由度，菱形销负责角向定位，限制法兰的转动自由度，同时避免过定位导致的零件装夹卡滞；支撑凸台的高度经过精确计算，确保法兰面放置后与夹具基准面完全贴合，模拟排气管在整机上的实际安装姿态，让检测状态与实际装配状态保持一致，消除检测姿态偏差带来的尺寸误判。针对排气管上部的异形弯管管口，夹具上预留了检测基准位，可搭配百分表、通止规或气动量仪，快速检测管口的圆度、管口端面相对于安装法兰的位置度、弯管段的角度偏差，无需每次检测前重新找正零件基准，单零件检测耗时相比通用检具方案可缩短60%以上，适配批量生产的快节奏检测需求。

　　夹具上还集成了快速压紧机构，采用侧置式螺旋压紧结构，压紧头采用聚氨酯包胶设计，在提供足够压紧力避免检测过程中零件移位的同时，不会刮伤排气管的喷涂表面或金属基材，压紧操作的行程经过优化，操作人员单手即可完成装夹与拆卸动作，降低长时间重复操作的劳动强度。整套夹具的所有定位面、定位销均采用淬火处理的合金工具钢制作，表面硬度达到HRC58-62，耐磨性能优异，可承受上万次装夹摩擦而不出现明显磨损，保障检具的长期精度稳定性；非定位的结构件采用普通碳钢制作，表面做发黑防锈处理，在控制制造成本的同时，满足车间生产环境的防锈防腐蚀要求。

　　从安装边界来看，整套夹具的底座长宽尺寸适配常规检验工作台的摆放空间，四柱支撑的高度符合人体工程学设计，操作人员站立操作时无需过度弯腰或抬臂，装夹操作的动作幅度控制在舒适范围内；夹具的整体重量控制在单人可搬运的范围内，方便根据产线调整需求灵活转移工位。在功能拓展性上，底座上预留了多个标准安装螺孔，可根据后续排气管的型号改型，快速更换对应的定位块与压紧组件，无需重新制作整套夹具底座，降低后续的产线适配成本。

　　在实际检测流程中，操作人员只需将排气管的安装法兰对准夹具上的定位销放置到位，扳动压紧手柄完成零件固定，即可依次对各个检测项进行测量：将通止规插入管口判断管口内径是否合格，将百分表抵在指定检测点读取形位公差数值，用塞尺检测法兰结合面与支撑凸台的贴合间隙判断平面度是否达标，所有检测动作都无需额外找正，检测结果的一致性不受操作人员技能水平的影响，即使是新入职的检验人员，经过简单培训即可完成准确检测，有效降低检验岗位的技能门槛。这套夹具的设计完全围绕排气管终检的实际需求出发，没有冗余的功能结构，所有结构特征都服务于快速定位、精准检测、便捷操作的核心目标，是异形管件类零部件专用检具的典型设计方案，其定位逻辑、结构选型思路也可复用到其他弯管类、异形安装面类零部件的检具设计中，为同类工装的设计提供可参考的实体结构依据。
