公制G形夹持工装结构设计

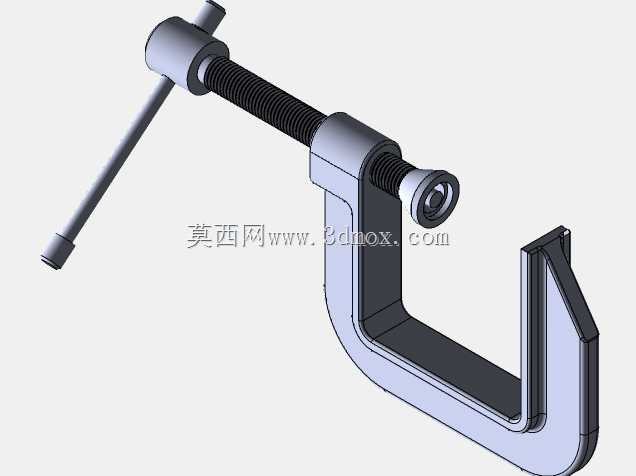

　　这款公制G形夹是手动夹持作业场景中极为常用的工装类五金配件，在机械加工工位的工件临时固定、木质构件胶合压合、金属板材拼接定位、小型零部件装配夹持等场景中都有极高的使用频次，不管是车间里的钳工工位、维修现场的应急固定，还是家装作业中的构件对位，都能看到这类夹具的应用身影。从结构设计逻辑来看，整体采用C型开口的G形架体作为核心承载基体，架体部分做了等强度的截面过渡设计，在夹持受力最大的弯角位置做了圆弧过渡处理，避免应力集中导致架体开裂或塑性变形，架体的固定夹持面做了平面度处理，保证和被夹持工件表面的贴合度，减少夹持过程中的工件压痕或滑移。传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的同轴度更好，

　　而且具备良好的自锁性能，当夹持力达到作业需求后停止转动手柄，螺纹副不会因为夹持反力出现自行回松的情况，能持续保持稳定的夹持压力。螺杆的活动端配套了可转动的压头，压头和螺杆端部采用间隙配合的连接结构，转动手柄进给螺杆时，压头可以保持和工件表面的相对静止，不会因为螺杆转动带动压头摩擦工件表面，避免刮伤工件饰面或带动工件偏移位置。手柄部分采用T型穿杆式结构，相比一体式手柄，这种穿杆结构可以根据需要调整力臂长度，在需要更大夹持力的时候可以在穿杆端部套入加力管延长力臂，日常轻载夹持时直接握持穿杆两端转动即可，操作灵活度更高。从安装边界和尺寸适配性来看，这款G形夹的开口深度和最大开口距离按照公制通用工装的尺寸序列设计，能够覆盖常规厚度的板材、

　　方管、型材的夹持需求，架体的外侧轮廓没有突出的尖锐棱角，在狭小空间内作业时不会剐蹭周边构件，整体重量控制在手动工具可单手握持操作的区间，长时间手持作业也不会产生过重的负荷。在实际使用过程中，这类G形夹不需要配套额外的动力源，完全依靠手动操作即可完成夹持动作，对于没有气源、电源的野外维修、现场装配场景适配性极强，而且结构简单可靠，日常维护只需要定期在螺纹副位置涂抹少量润滑脂，就能保证长时间的传动顺畅，不会出现卡滞问题。设计过程中针对架体的受力变形量做了校核，在额定夹持力范围内，架体的开口变形量控制在极小的区间，不会因为夹持力过大导致架体开口张开过量，影响夹持精度，压头的端面做了防滑纹理处理，在夹持表面光滑的金属构件时，

　　也能提供足够的静摩擦力，避免工件受外力作用出现滑脱。和其他类型的手动夹具相比，G形夹的夹持范围调整灵活，从极薄的片状工件到最大开口尺寸内的厚件都能适配，不需要更换额外的垫块或调整复杂的机构，只需要转动手柄调整螺杆伸出长度即可快速适配不同厚度的工件，作业准备时间极短，非常适合多品种小批量的作业场景。在焊接作业场景中使用时，架体的金属材质能够耐受一定的焊接飞溅温度，短时间的焊渣溅落不会对架体结构造成损伤，压头部分的钢材经过淬火处理，表面硬度足够，长期夹持带毛刺的金属工件也不会出现压痕凹陷，延长了整体的使用寿命。
