公制G型夹持工装结构设计

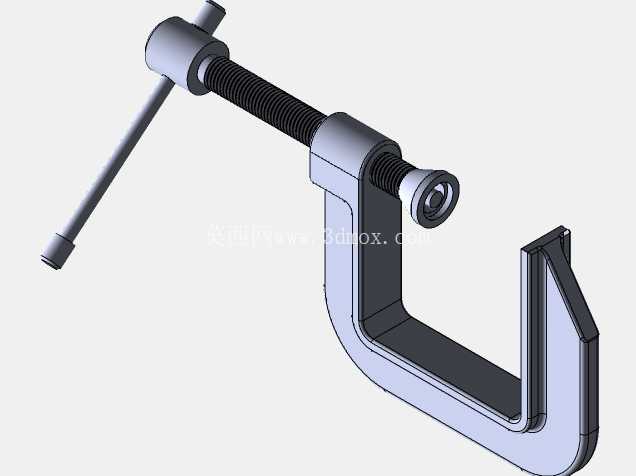

　　从结构设计逻辑来看，这款G夹采用C型一体式框架作为主体承载结构，框架的开口深度和最大夹持行程是设计时首先要敲定的核心边界参数，框架截面采用变厚度设计，在应力集中的弯折区域适当增加壁厚，保证在最大夹紧力工况下不会出现框架形变甚至断裂的问题，同时在非主要承载区域适当缩减壁厚，控制整体重量，方便现场作业人员单手拿取操作。夹紧传动部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的作业场景，螺杆端部搭配可自由转动的压头，压头端面做防滑纹理处理，夹紧工件时压头可以贴合工件表面自动调整角度，不会因为螺杆转动带动工件移位，也能避免压头在工件表面留下压痕，尤其是针对表面光洁度要求较高的有色金属工件、漆面工件，这种可转动压头的设计能有效降低装夹对工件表面的损伤。在机械加工、木工装配、模具维修、工件粘接固定等诸多现场作业场景里，这类G型夹持工具都是工位上出镜率极高的辅助工装，和常见的台虎钳不同，它不需要固定在工作台面上，可以灵活移动到任意作业位置，对不同形态的工件提供稳定的夹紧力，不管是焊接作业时固定两个待对接的钣金件，还是木工拼板时给涂胶后的板材提供持续压紧力，或是钳工划线、钻孔时临时固定小型工件，都能快速完成装夹，不需要复杂的安装调试步骤。

　　T型手柄的设计充分考虑了手动操作的力矩输入需求，手柄长度经过匹配计算，普通成年男性单手施加力量时，就能达到该规格G夹的额定夹紧力，不需要额外加力杆延长手柄，避免过载导致螺纹变形或者框架开裂。从安装和使用边界来看，这款公制G夹的C型框架开口尺寸覆盖常规小型工件的夹持需求，框架背部是平整的基准面，需要倒置夹持或者配合其他工装固定时，可以直接通过背部平面定位，不需要额外加工安装基准。螺杆的行程设计预留了足够的调节余量，不需要频繁调整工件位置就能快速完成开合，从完全张开到闭合到最小夹持位置的操作圈数控制在合理范围，减少空转操作的时间，提升现场装夹效率。

　　在实际使用场景中，这类G夹还可以多只配合使用，比如针对长条形工件的粘接固定，可以沿着工件长度方向每隔一段距离布置一只G夹，保证整个粘接面受力均匀，避免出现局部粘接缝隙过大的问题；在钣金焊接作业中，也可以用G夹配合定位角铁，先把待焊接的工件固定成需要的角度，再进行点焊定位，不需要额外的扶持人员，单人就能完成小型焊接件的装夹定位作业。设计过程中针对螺杆和框架的螺纹配合部位做了耐磨处理，螺纹配合间隙控制在合理范围，既保证螺杆转动顺畅不会卡滞，又不会因为间隙过大导致夹紧时出现晃动，影响夹持精度。压头和螺杆的连接部位采用可拆式结构，长期使用后如果压头出现磨损，可以单独更换压头，不需要更换整个夹具体，降低使用成本。

　　整体结构没有多余的复杂零件，所有部件都可以快速拆解维护，日常使用时只需要定期给螺纹部位添加少量润滑脂，就能保证长期操作顺畅，不会出现锈蚀卡滞的问题。和快速夹具相比，这种螺纹传动的G夹夹紧力调节范围更大，可以根据不同工件的材质特性调整夹紧力度，针对脆性材料工件可以适当减小夹紧力避免夹裂工件，针对需要大夹紧力的金属切削、重载粘接场景，可以适当加大手柄输入力矩获得足够的夹紧力，适配的作业场景更加宽泛。
