带挂锁扣筒形插销式门锁结构设计

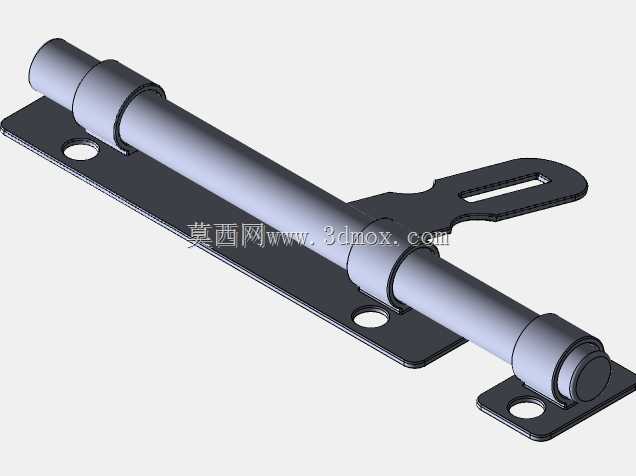

　　日常设备运维、车间防护、仓储隔断场景里，这类带挂锁扣的筒形螺栓锁是出镜率极高的门体锁止构件，和普通民用弹子门锁不同，它的核心逻辑是纯机械插销式硬锁止，没有复杂的锁芯传动结构，靠金属栓杆的轴向位移实现门体的开合锁定，适配场景覆盖了车间设备防护门、仓储隔间木门、厂区外围铁艺门、户外设备箱柜门等多种需要额外加挂挂锁实现权限管控的位置。从结构设计逻辑来看，整个构件分为三个核心功能段：首先是安装底座部分，采用薄钢板冲压成型的折边结构，底座上预留的三个沉头安装孔分别对应栓杆两端的支撑位和锁扣固定位，安装时可以直接通过自攻螺丝或者抽芯铆钉固定在门体的固定侧框架上，孔位的沉头设计能保证安装后螺丝端面不突出底座平面，避免栓杆滑动时出现卡滞、

　　刮蹭的问题。其次是核心的栓杆部分，采用冷拉圆钢加工而成的筒形栓体，表面做了镀锌防锈处理，栓杆上设置了两个限位凸台，一个靠近操作端，用来限制栓杆伸出的最大行程，避免栓杆从支撑座里完全滑出脱落，另一个靠近锁止端，和锁扣板上的开孔配合，在锁止状态下承担门体被外力拉开时的剪切力，栓杆的直径选型是按照常规民用及工业轻型门体的抗冲击要求确定的，足够承受日常使用中的误撞、强行拉扯的载荷，不会出现栓杆弯曲变形导致无法开锁的问题。最后是配套的锁扣板部分，锁扣板同样采用薄钢板冲压成型，固定在活动门扇的对应位置，板上开有和栓杆直径匹配的通孔，同时延伸出带挂锁孔的弯折耳板，当栓杆穿过锁扣板的通孔后，挂锁孔正好对准栓杆端部的径向开孔，

　　此时穿入挂锁就能完全限制栓杆的轴向位移，哪怕有人从外侧撬动门体，栓杆被锁扣和挂锁双重限位，无法回缩，就能实现可靠的锁止。在安装边界的尺寸设计上，整个锁体的横向总长度适配常规40-50mm厚度的门体与门框间隙，底座的宽度控制在常规门梃的安装宽度范围内，不会出现底座过宽超出门梃边缘导致无法固定的问题，栓杆的有效锁止行程预留了足够的余量，哪怕门体和门框之间因为安装误差、长期使用出现轻微变形错位，栓杆依然能顺利插入锁扣板的开孔，不会出现对位不准插不进去的情况。和市面上普通的明装插销相比，这个结构的优势在于把挂锁的锁止点直接集成在了栓杆的受力路径上，普通插销的挂锁往往是锁在插销的手柄位置，遇到外力撬动时手柄很容易被掰弯导致锁止失效，

　　而这个结构的挂锁直接穿在栓杆本体上，受力直接作用在栓杆的轴向，没有薄弱的传动受力点，防撬性能提升非常明显。另外在滑动配合的设计上，栓杆和两个支撑座之间采用间隙配合，间隙量控制在合理范围内，既不会因为间隙过小导致栓杆滑动发涩，也不会因为间隙过大导致栓杆晃动量太大，长期使用后哪怕出现轻微的磨损，栓杆依然能保持顺畅的滑动手感，不需要额外加注润滑油也能正常使用，适配户外多尘、潮湿的使用环境，不会因为灰尘堆积、锈蚀出现栓杆卡死的问题。在实际选型使用时，这类锁具不需要在门体上开孔开槽，直接明装在门体表面即可，安装门槛极低，不需要专业的开孔工具，普通运维人员用手电钻就能完成安装，非常适合后期改造加装的场景，比如老旧车间的防护门原本没有锁具，需要临时加锁管控，选这种结构的插销锁就能快速完成安装，不需要破坏原有门体的结构。同时整个构件的所有棱角都做了倒钝处理，没有尖锐的毛刺飞边，安装和使用过程中不会划伤操作人员的手部，细节设计符合五金构件的安全使用要求。栓杆的操作端做了滚花处理？不，实际是做了直径加大的操作端头，方便操作人员握持推动栓杆，哪怕戴着手套也能顺利操作，不会出现打滑的问题。锁扣板的弯折角度经过精准调校，安装后和栓杆的轴线保持垂直，保证栓杆插入时不会出现偏磨，长期使用也不会出现锁扣板变形导致栓杆卡滞的问题。
