垂直CNC铣削加工用定位夹具组件

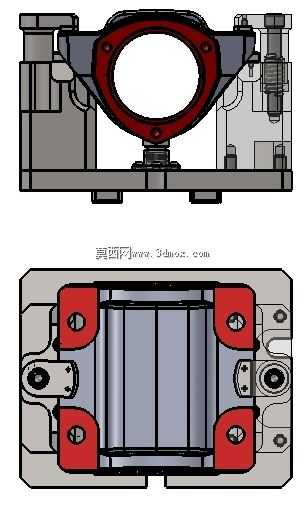

　　这套夹具组件的核心应用场景，是立式CNC加工中心的首序垂直铣削工位，针对通讯类结构件的坯料定位装夹需求开发，目前已经过实际加工验证，可直接导入生产环节使用。从结构布局来看，整套夹具采用双侧对称定位+中间承托的设计逻辑，底座部分预留了标准T型槽安装位，可直接适配市面上多数行程的立式加工中心工作台，安装边界完全覆盖常规通讯类小型结构件的加工行程范围，不需要额外改造工作台接口。中间的环形定位座采用过定位约束设计，内孔与工件基准轴的配合公差控制在H7/g6区间，端面设置4个均匀分布的锁紧孔，通过内六角螺钉实现工件的轴向压紧，压紧力方向垂直于铣削进给方向，可有效避免铣削过程中工件出现翘曲变形。两侧的定位压块采用分体式结构，

　　压块与工件接触的端面做了防滑网纹处理，同时预留了0.2mm的调整间隙，可适配同系列不同尺寸公差的坯料装夹，不需要更换压块就能完成小范围的规格切换。在设计思路上，这套夹具优先考虑了首序加工的基准统一性，所有定位基准面都经过一次磨削成型，定位误差控制在0.02mm以内，完全满足通讯类结构件后续工序的基准传递要求。夹具的排屑空间做了针对性优化，定位座下方预留了足够的切屑掉落通道，两侧压块的安装位置避开了铣刀的走刀路径，加工过程中不需要频繁停机清理切屑，可有效提升单工位的加工效率。从安装尺寸来看，整套夹具的总宽度控制在280mm，总长度320mm，总高度120mm，不会超出小型立式加工中心的Z轴行程上限，吊装和装拆都可以通过单人操作完成，

　　不需要额外的吊装辅助设备。锁紧组件采用标准的内六角螺钉与圆柱销组合，所有紧固件都选用标准件，后期维护更换不需要定制非标零件，可有效降低产线的维护成本。夹具的底座采用45号钢调质处理，定位面经过高频淬火，硬度达到HRC45-50，可承受长时间的铣削振动冲击，使用寿命满足批量生产的要求。在实际使用过程中，这套夹具可完成工件端面、周边轮廓的一次装夹加工，不需要二次找正，首件调试完成后，后续工件的装夹定位时间可控制在30秒以内，相比通用平口钳的装夹效率提升60%以上。定位压块的压紧力可通过螺钉的拧紧力矩进行调整，针对不同材质的坯料，可灵活调整压紧力大小，避免出现压伤工件表面的情况。整套夹具的所有活动部件都做了防尘处理，

　　定位销与销孔的配合间隙控制在合理范围，可有效阻挡铣削过程中的切屑进入配合面，长期使用也不会出现定位精度下降的问题。对于结构设计从业者来说，这套夹具的对称布局思路、基准统一设计逻辑、排屑空间的预留方式，都可以作为同类机加工工装设计的参考，尤其是针对首序加工的工装设计，如何平衡定位精度、装夹效率、排屑便利性三者的关系，这套结构给出了可落地的实现方案。
