手动弹簧插入装配工装设备结构设计

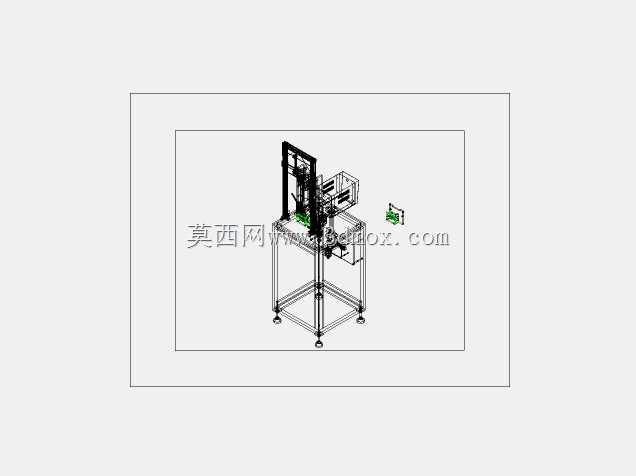

　　在消费电子精密组装产线的小批量试产、返修工位场景中，这类手动弹簧插入设备是替代纯手工作业、保证装配一致性的核心辅助工装，尤其适配尺寸偏小、定位精度要求高的弹簧类零件插装工序，避免手工捏取弹簧时出现的歪斜、弹力释放弹出、插入深度不均等常见问题。从结构布局来看，设备采用方管焊接搭建的立式框架作为承载主体，底部设置四个可调脚杯作为支撑，可根据作业台面的水平度进行微调，保证整机作业时的稳定性，不会因为手动按压操作出现机架晃动偏移的情况，机架整体占地尺寸控制在单人作业的舒适操作范围内，操作人员站立时双手可自然覆盖作业区域，不需要过度探身或者挪动脚步，符合工位作业的人机工程要求。上部的作业执行模块采用垂直导向的直线滑动结构，

　　导向轴搭配线性轴承保证压头的运动轨迹始终垂直于下方的定位工装面，不会出现侧向偏移，手动操作的压杆设置在操作人员顺手的侧方位置，通过杠杆结构放大下压力度，操作人员只需要施加较小的力就可以完成弹簧的压入动作，长时间作业也不容易产生手部疲劳。定位工装部分根据对应工件的外形做了仿形定位槽设计，待装配的壳体零件放入槽内后可以实现快速定位，不需要额外的夹紧动作就可以限制零件的六个自由度，保证弹簧插入的位置精度控制在合理公差范围内，避免插偏导致的零件损伤。弹簧的上料位设置在压头正下方的导向通道内，通道内径根据弹簧的外径做适配设计，弹簧放入后不会出现歪斜卡滞，压头下行过程中会先将弹簧预压到设定长度，再顺着导向通道插入到工件的对应安装柱上，

　　整个过程中弹簧不会因为自身弹力出现蹦飞的情况，作业安全性相比纯手工装配有明显提升。设计过程中优先考虑了手动作业的容错性，压头的下行行程设置了硬限位，避免操作人员用力过大导致压头过度下行压伤工件壳体，限位位置可以根据不同型号弹簧的插入深度要求进行快速调整，换型时只需要更换对应尺寸的定位工装块和弹簧导向套就可以适配相近规格的弹簧插装作业，不需要对整机框架进行改动，设备的复用性较强。机架的中部预留了工件放置的临时置物空间，作业过程中待装配的工件、完成插装的工件都可以临时放置在该层台面上，减少操作人员拿取工件的移动距离，提升单工位的作业效率。从安装边界来看，设备不需要外接气源、电源，完全依靠手动操作就可以完成全部作业流程，

　　可以灵活布置在产线的任意空位、返修工作台或者样品试制车间，不需要额外的管线布置，对于没有配套动力源的临时作业场景适配性极强。整个设备的结构没有复杂的传动部件，日常维护只需要定期给导向轴添加润滑脂、检查紧固螺丝是否松动就可以长期稳定使用，故障率极低，非常适合小批量多品种的组装场景使用，相比全自动弹簧插装设备，这类手动工装的投入成本极低，同时可以解决手工装配弹簧的绝大多数品质问题，在精密组装的前段工序中应用十分广泛。在结构细节处理上，所有与操作人员手部可能接触的棱边都做了倒角处理，避免作业过程中划伤手部，压头的端部采用非金属材质制作，避免压装过程中刮伤弹簧表面的镀层，影响零件的防锈性能，导向通道的内壁做了抛光处理，弹簧在通道内滑动时不会出现卡滞或者刮擦掉屑的情况，保证装配过程中不会有多余杂物掉入工件内部。
