链轮张紧调节式工装夹具结构设计

项目分类:工装 发布时间:2022-05-13 ID:625432
  • 链轮张紧调节式工装夹具结构设计

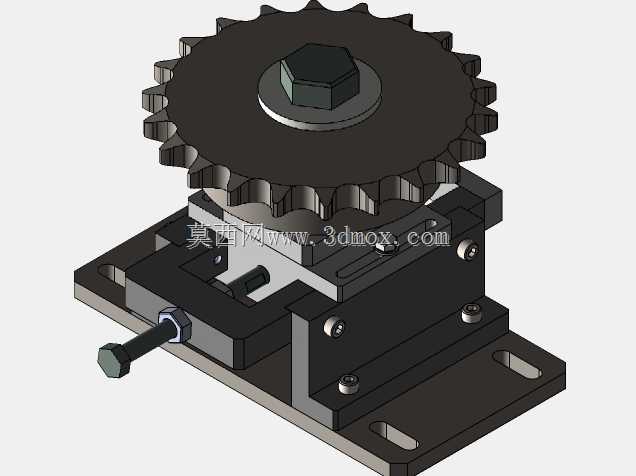

  在链传动设备的运维与装配场景中,这类张紧夹具是解决链条松边垂度过大、啮合跳齿问题的核心配套构件,常见于自动化输送线、包装设备传动段、小型机床进给机构的链条张紧工位,区别于固定式张紧结构,它不需要额外拆解链条即可完成张紧量的微调,适配长期运行后链条磨损伸长的补偿需求。从结构组成来看,上部的链轮采用标准滚子链适配齿形,齿廓经过修形处理,避免啮合时的卡滞与额外磨损,链轮中心通过六角头螺栓实现轴向锁紧,螺栓下方设置的平垫可以分散锁紧压力,防止链轮端面被压伤,同时保证链轮转动时的轴向定位精度,不会出现运转过程中的窜动问题。下部的夹具体采用分体式滑座结构,底座开设两个长圆形安装孔,安装时可以根据机架的实际孔位调整横向固定位置,

  不需要对安装面进行二次配钻,降低现场安装的加工成本;滑座与底座之间采用燕尾槽式导向结构,相比平导轨结构,它的导向精度更高,侧向承载能力更强,承受链条张紧时的侧向反力不会出现导轨脱开的问题。侧方伸出的调节螺栓是张紧力调节的核心部件,转动螺栓时可以带动上部的滑座沿着导轨方向平移,从而改变链轮的中心位置,实现链条张紧度的调整,螺栓根部设置的锁紧螺母可以在调节完成后锁死位置,避免设备运行过程中振动导致的螺栓回松,保证张紧力长期稳定。设计这类结构时,首先要核算链条工作时的最大张紧反力,以此确定滑座导轨的配合长度、调节螺栓的直径等级,本结构中调节螺栓采用8.8级高强度螺栓,足以应对常规08B、10A规格链条的张紧载荷;

  链轮的中心高度需要匹配对应传动系统的中心高,保证张紧轮与主从动链轮处于同一传动平面,避免链条出现偏磨,链轮内部镶嵌有自润滑铜套,不需要额外加注润滑脂即可长期免维护运转,适合粉尘较多、不便日常维护的工业现场场景。从安装边界来看,底座的安装孔中心距预留了±15mm的调整余量,调节螺栓的有效行程为20mm,可以覆盖链条初始安装张紧、后期磨损伸长的全部调整量,不需要在链条磨损后直接更换整根链条,大幅降低设备的运维成本。夹具体的各棱角处都做了R2的倒角处理,避免安装调试过程中划伤操作人员,外露的螺栓端部都做了发黑防锈处理,适应车间潮湿、多油污的工作环境。在实际选型应用时,需要先确认适配链条的节距、滚子直径,匹配对应齿形的链轮组件,

  再根据安装空间确认底座的固定孔位是否适配,调节时需要保证链条松边的垂度为中心距的2%左右,过紧会加剧链条与链轮的磨损,过松则容易出现跳齿、脱链的问题,锁紧调节螺母时需要采用对角锁紧的方式,保证滑座两侧受力均匀,不会出现卡滞。这类张紧夹具相比传统的偏心轮式张紧结构,调节精度更高,锁紧可靠性更强,不会因为振动出现张紧力突变,相比弹性张紧结构,它的承载能力更大,适合重载链传动场景使用,结构上全部采用标准紧固件连接,易损件只有上部的链轮与内部铜套,后期更换时不需要拆卸整个底座,只需要松开中心锁紧螺栓即可完成链轮更换,维护效率提升60%以上。建模过程中所有配合面都按照实际加工公差设置,导轨面采用H7/g6的间隙配合,保证滑动顺畅无卡滞,螺栓连接孔都预留了合理的安装间隙,避免加工误差导致的装配困难,整体结构没有复杂的异形曲面,全部采用常规机加工工艺即可生产,制造成本较低,适合批量配套在各类链传动设备上使用。
