小型手动金属件弯曲加工夹具结构

　　在小型五金冲压件、电子接插件、通讯类小金属结构件的小批量试制、维修返工、单工序补加工场景里，这类手动弯曲夹具的使用频率远高于大型折弯设备——毕竟当待加工件是厚度1mm以内的铜排、薄钢片、小型L型接插端子时，开连续模或者上数控折弯机的换型、调试成本远高于单件加工本身的价值，手动夹具刚好填补了这个场景的空白。从结构设计逻辑来看，这套夹具没有采用复杂的连杆增力结构，而是用长操作杆的杠杆力矩放大原理来降低操作力度，操作杆长度与压头行程的比值经过匹配，普通人单手施加15kg左右的握力就能在压合端输出足够让薄金属件发生塑性变形的压力，不需要外接气源、电源，完全可以放在流水线旁的维修工位、样品室的钳工台面上随时使用，没有场地和动力源的限制。

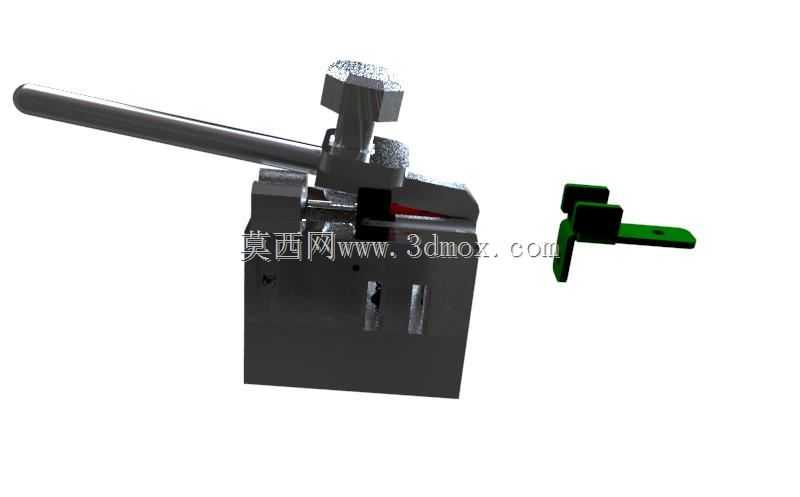

　　夹具的基座采用整体方块式结构，底部预留了两个沉头安装孔，可以直接用内六角螺丝固定在标准钳工台的T型槽上，也可以搭配小型快速夹钳固定在临时工作台上，安装边界的孔距适配常见的台面孔位，不需要额外做转接板。定位块采用可拆换的结构设计，对应不同弯曲半径、不同折弯边长度的待加工件，只需要更换前端的定位挡块和压头凹槽镶件，就能适配多种规格的小型零件弯曲作业，不需要更换整个夹具主体，能压缩小批量多品种加工时的工装准备时间。压合端的间隙做了微调结构，顶部的滚花调节螺母可以根据待加工材料的实际厚度调整压头下行的极限位置，避免压合过深导致零件表面压伤、折弯角度超差，也能防止间隙过大出现折弯不到位、回弹量超标的问题，调节精度可以控制在0.1mm以内，

　　满足小型通讯接插件的尺寸公差要求。从实际使用的流程来看，操作时只需要将待弯曲的毛坯件靠紧定位挡块，一只手扶住零件保持位置，另一只手向下扳动长操作杆，压头会沿着垂直导向槽下行，将零件沿着折弯棱边压到90度的成型位置，保持1到2秒抵消金属的回弹应力之后，抬起操作杆就能取出成型好的零件，整个操作流程不需要专业的折弯设备操作资质，普通装配钳工经过5分钟的讲解就能独立操作，不会出现操作失误导致的零件报废。导向结构采用的是一体式方槽导向，没有额外加装直线导轨之类的精密零件，一方面是手动作业的行程短、运动速度低，方槽导向的间隙控制在0.05mm以内就完全能满足压合的同轴度要求，另一方面这种结构的抗侧向力能力更强，

　　当待加工件的放置位置稍微有点偏移时，导向槽不会因为侧向力出现卡滞，耐用性更好，日常维护只需要定期在导向槽里涂抹少量润滑脂，不需要做复杂的精度校准。夹具的所有受力部件都做了圆角过渡处理，操作杆的末端套了防滑的胶套，长时间操作也不会磨手，基座的棱角都做了倒角，避免取放零件的时候刮伤操作人员的手部。在小批量电子通讯类零件的试制场景里，这类夹具往往会和手动冲孔夹具、手动压铆夹具搭配使用，组成一个小型的手动加工工位，完成从毛坯下料到最终成型的全部简单工序，不需要占用大型设备的台时，对于研发阶段的样品制作来说，能大幅缩短样品的交付周期，也能降低样品制作的成本。和电动、气动的小型折弯夹具相比，这套纯手动的结构没有易损的电气元件、气动密封件，使用寿命更长，哪怕在没有供电的野外维修场景里，只要把夹具固定在便携工作台面上，就能完成小型金属件的弯曲校正作业，适用场景更灵活。设计的时候特意将折弯成型的下模棱边做了R0.3的圆角处理，避免折弯的时候零件外侧出现应力集中导致的开裂，尤其是针对T2紫铜、65Mn弹簧钢这类有一定折弯开裂风险的材料，这个圆角的尺寸经过反复验证，既能保证折弯后的内角清晰，又能减少折弯处的应力集中，提升成型后零件的结构强度。
