包装输送机用带键槽链轮结构设计

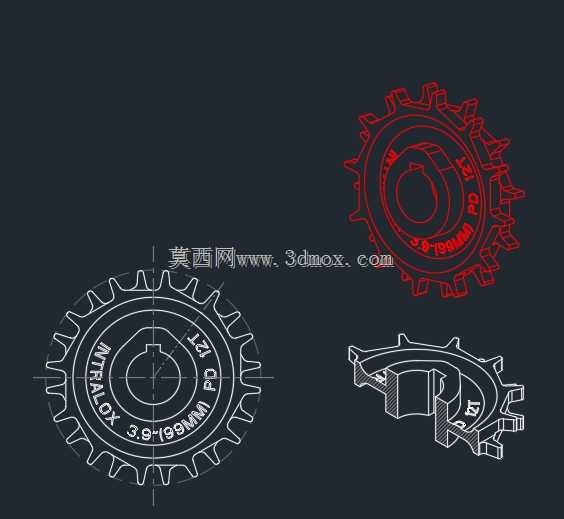

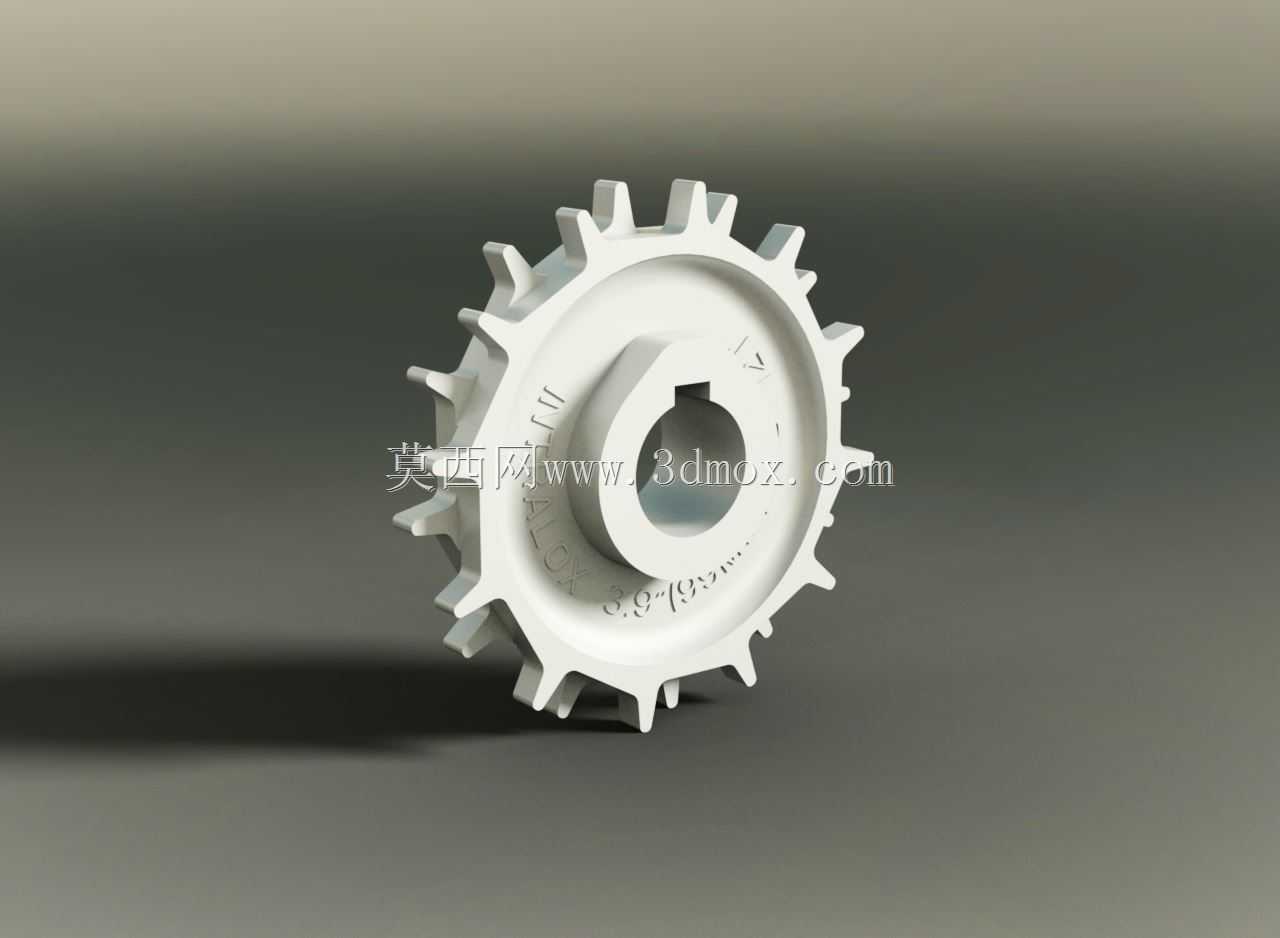

　　在包装生产线的输送段，链轮是衔接驱动动力与输送链网的核心传动零件，这款链轮的设计完全匹配包装输送设备的实际运行工况，针对包装车间多粉尘、连续运行、负载波动小但启停频繁的特点做了针对性的结构优化。从实际安装边界来看，这款链轮的中心孔采用带键槽的D型孔设计，安装时无需额外加工定位结构，直接套入驱动轴后通过平键传递扭矩，键槽的尺寸公差按照过渡配合选取，既保证装配时的顺畅度，又能避免运行过程中轴与孔之间出现相对窜动，防止链轮偏磨导致的链网跑偏问题。链轮的齿形采用标准的短节距输送链啮合齿形，齿顶做了小角度倒角处理，在链节进入啮合区域时能起到导向作用，即使链网因为长期运行出现轻微的节距伸长，齿侧的间隙也能补偿这部分变形量，避免出现卡齿、

　　跳齿的故障，降低生产线非计划停机的概率。轮体的辐板部分做了均匀的减重设计，在保证轮体整体结构强度的前提下，尽可能降低自身转动惯量，减少驱动电机启动时的瞬时扭矩负载，适配包装线常用的小功率减速电机输出特性。轮毂部分的轴向长度经过核算，比普通传动链轮的轮毂长15%左右，增大与驱动轴的接触支撑面积，在输送段出现局部物料堆积导致负载突增时，轮毂部分不会因为应力集中出现开裂，同时更长的配合面也能更好地保证链轮的安装垂直度，避免轮体倾斜带来的链网侧边磨损。这款链轮主要适配包装行业常用的模块式塑料输送网带，齿距与网带底部的驱动凸台完全匹配，运行时每个轮齿都能均匀接触网带的驱动位，不会出现局部受力过大导致的网带凸台断裂问题。在设计过程中，

　　轮齿的受力面做了0.2mm的硬化层模拟，对应实际加工时的表面淬火工艺，能有效提升轮齿的耐磨性能，在包装线常年连续运行的工况下，使用寿命比普通未做硬化处理的链轮提升两倍以上。轮体的中心孔与齿顶圆的同轴度公差控制在0.05mm以内，端面跳动公差控制在0.08mm，保证链轮高速运转时不会出现偏摆，减少运行过程中的振动和噪音，改善包装车间的作业环境。从安装适配性来看，这款链轮的外径尺寸、轮毂外径、中心孔尺寸都对应常规包装输送机的驱动轴系安装空间，替换原有磨损链轮时无需改动轴端的固定结构和张紧装置的安装位置，直接拆装即可完成维护，降低设备运维的配件替换成本。在输送段的布局中，这款链轮通常作为主动轮安装在输送机的驱动端，配套张紧轮使用时，

　　张紧行程只需要预留两个链节的调节量即可满足链网伸长后的张紧需求，不需要额外增大张紧装置的调节范围，能压缩输送机端部的结构尺寸，让生产线布局更紧凑。针对包装线经常需要清理的需求，链轮的轮体表面没有多余的凹槽和死角，日常清理时压缩空气吹扫或者湿抹布擦拭就能去除表面附着的包装碎屑、粉尘，不会出现杂物卡入齿槽导致的啮合故障。
