立式工业缓冲罐体结构三维设计

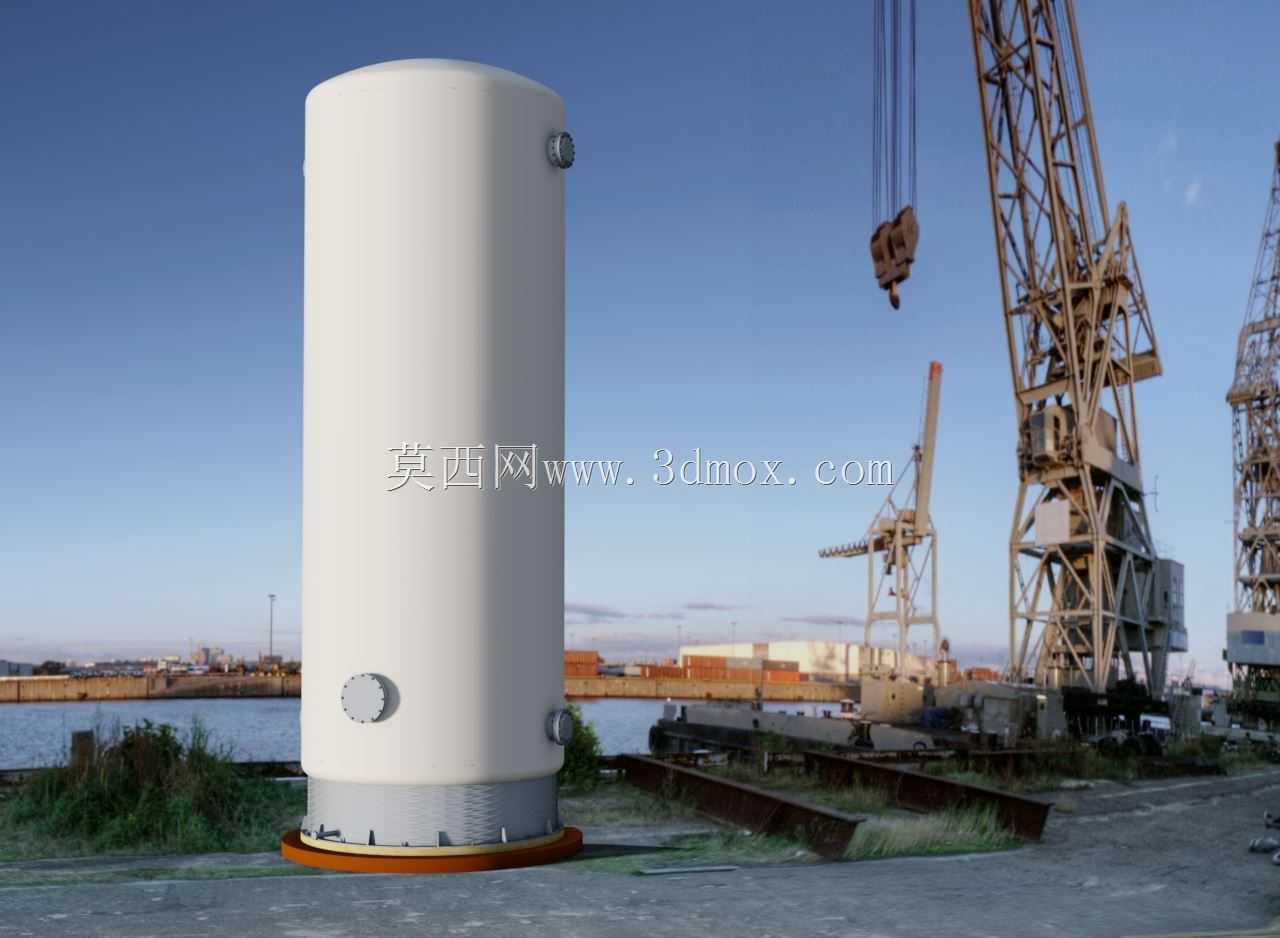

　　在化工、制冷、油气输送以及工业流体处理的管线系统中，缓冲类承压罐体是平衡系统压力波动、稳定介质流量的核心配套设备，本次建模的立式缓冲罐，主要适配氨制冷系统的管线压力缓冲场景，同时也可兼容其他气态、液态工业介质的暂存与稳压需求。从现场安装场景来看，这类立式罐体通常布置在厂区露天设备区，靠近压缩机、输送泵组的管廊侧，底部通过预埋地脚螺栓与混凝土基础固定，周边预留足够的检修操作空间，侧面的吊装耳板可配合现场起重设备完成就位安装，安装时需保证罐体垂直度偏差控制在规范允许范围内，避免后续接管对接出现额外应力。

　　从功能设计逻辑来看，罐体的核心作用是吸纳系统运行过程中产生的压力脉动，当上游压缩机或者泵组输出的介质压力出现瞬时波动时，罐体内的预留气相空间可以起到类似“气囊”的缓冲作用，避免压力冲击直接传递到下游仪表、阀门等精密元件，同时也可以对介质中的少量杂质起到初步沉降分离的作用，减少杂质对后续设备的磨损。建模过程中首先确定了罐体的长径比，立式布置的缓冲罐长径比控制在3:1左右，既可以保证足够的缓冲容积，又能控制占地面积，适配多数厂区的设备布置空间要求。

　　罐体主体采用等直径圆柱形筒体结构，上下端采用标准椭圆封头，相比平盖封头可以在相同承压等级下降低板材厚度，减少整体设备重量，同时椭圆封头的应力分布更均匀，长期承压运行的可靠性更高。底部封头位置设置了排净口，用于设备检修时排空罐内残留介质，筒体侧面不同高度设置了介质进出口、仪表接口以及人孔结构，其中进出口接管采用切向或者轴向布置的差异化设计，避免介质直接冲击罐壁造成局部冲蚀，接口位置的补强圈结构也在模型中做了还原，保证开孔位置的结构强度满足承压要求。筒体上部设置的吊装耳板对称布置，吊装时可以保证罐体起吊过程的平衡，避免出现倾斜磕碰。

　　建模过程中对安装边界做了完整还原：底部的裙座支撑结构是罐体承重的核心部件，裙座与下封头采用焊接连接，裙座底部的基础环板开设有对应的地脚螺栓孔，匹配常规M24-M30规格的预埋地脚螺栓安装要求，基础环板下方设置的调平垫板结构，可以在安装时调整罐体的垂直度，无需额外加工基础面。侧面的接管法兰全部采用标准管法兰规格，可直接与同压力等级的工业管线对接，法兰密封面的结构也做了细节还原，方便后续装配密封垫片。

　　从结构设计的细节考量，罐体外部无需额外设置大面积保温结构的基础锚点，若后续工艺需要做保冷或者保温层，可直接在筒体外侧焊接保温钉，模型中预留了对应的结构设计空间。顶部封头位置设置的放空口，可在设备投用前排出罐内空气，也可在超压工况下配合安全阀实现泄放，保证设备运行安全。整个罐体的焊缝位置在建模时做了简化处理，但结构的对接关系完全符合压力容器的焊接装配要求，筒体的纵缝、环缝对接间隙，接管与筒体的角接接头位置都符合实际加工的装配逻辑，不存在结构干涉问题。

　　在实际工程选型中，这类缓冲罐的容积匹配需要根据系统的介质流量、压力波动幅度来计算，本次建模的结构可通过调整筒体高度、直径参数快速适配不同容积需求，所有接口位置、支撑结构的参数化特征清晰，方便设计人员根据实际项目需求做参数调整。模型的所有结构细节都参考了实际在用的工业缓冲罐实物，没有冗余的装饰性结构，所有外露结构都具备实际工程功能，不管是用于项目方案展示、管线装配干涉检查，还是用于结构受力分析的基础模型，都可以直接复用，减少重复建模的工作量。对于制冷系统来说，氨介质的渗透性较强，因此罐体的接管密封结构、焊缝致密性要求更高，建模时对所有连接位置的密封面结构都做了准确还原，可直接用于后续的密封结构选型校核。
