水处理集成式电氯化加药装置结构设计

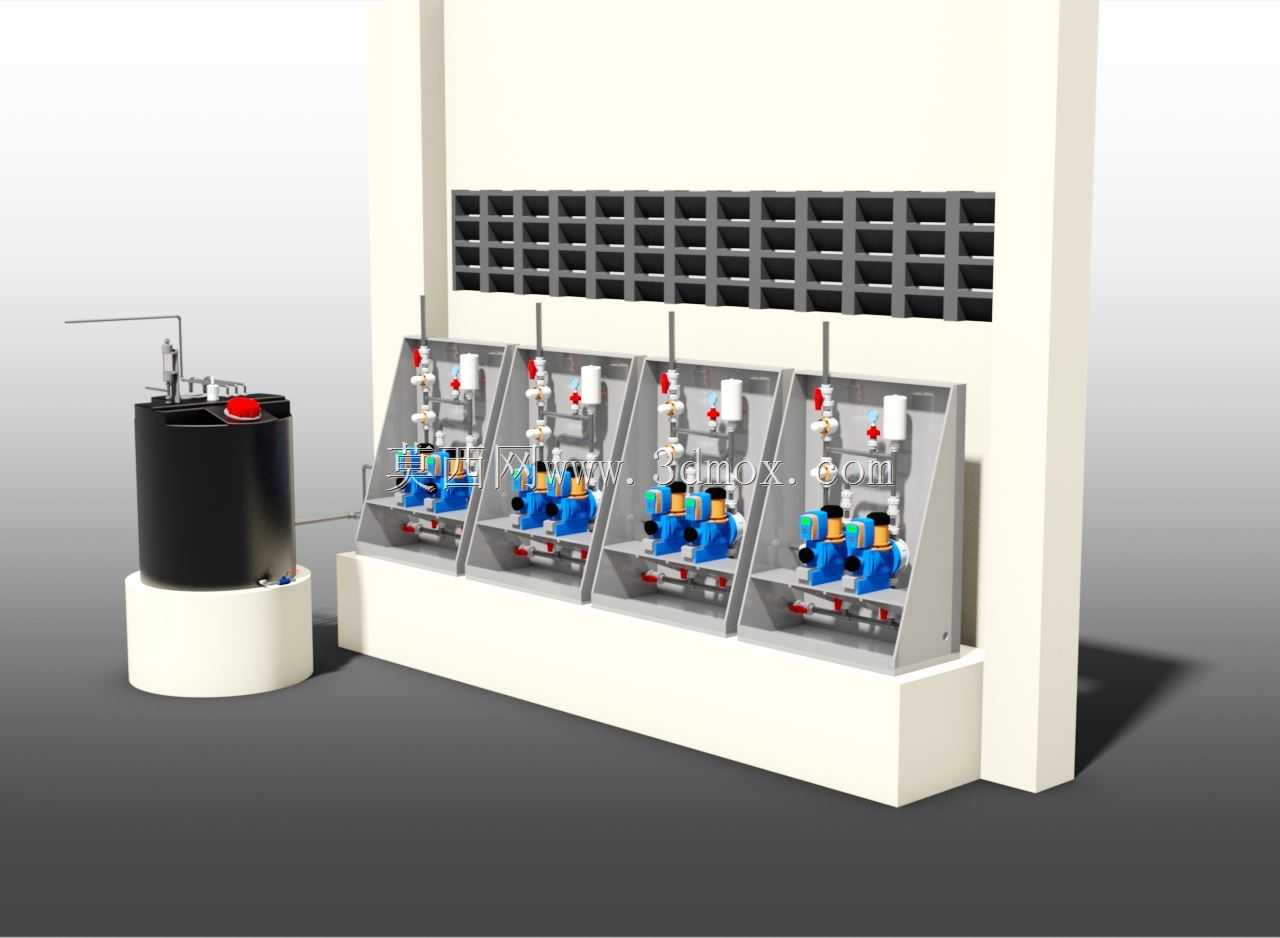

　　这套集成式电氯化加药橇的三维结构，是针对市政供水、工业循环水、污废水消毒处理场景开发的一体化药剂投加设备，核心解决现场分散安装带来的管路杂乱、运维空间不足、投加精度难管控的工程痛点。从整体布局来看，设备采用橇装式集成设计，将溶药储药单元、计量投加单元、管路阀组、电控挂载框架全部整合在统一的钢制底座上，左侧独立设置的电氯化反应器配套黑色PE储药罐，坐落在圆形混凝土承重基座上，储药罐顶部预留进药、溢流、排气、液位检测接口，侧边设置出液管路连通右侧的计量泵组区域，罐顶的红色部件为安全阀与检修人孔盖板，配套的搅拌机构垂直伸入罐内，避免次氯酸钠药剂静置分层影响投加浓度。右侧四组并列的计量投加单元采用模块化排布，每组单元独立配置计量泵、阻尼器、

　　背压阀、流量校准柱、管路切断阀，泵体选用蓝色机械隔膜计量泵，可精准调节药剂投加量，单泵投加量程覆盖常规水处理消毒、氧化工艺的投加需求，每组单元的管路接口统一预留至橇体侧边，现场安装仅需对接进药总管、投加点位管路、供电线缆即可完成部署，大幅缩减现场施工的周期与安装成本。设备背部的框架结构预留了格栅式电控安装位，可直接挂载PLC控制模块、接触器、接线端子等电气元件，无需额外搭建电控柜支架，框架的镂空格栅设计兼顾电气元件的散热需求与布线规整性，强弱电线路可通过框架内部的走线槽分离布设，避免信号干扰。从安装边界来看，整套橇体的底座采用型钢焊接成型，底座预留地脚螺栓安装孔，可直接固定在硬化地面或设备平台上，

　　左侧储药单元与右侧投加单元的间距预留了足够的运维操作空间，操作人员可在通道内完成泵体检修、阀组切换、药剂浓度检测等日常操作，无需额外拓展操作平台。设计过程中充分考虑了药剂的腐蚀性特性，所有与药剂接触的管路、阀件、泵头均采用耐腐材质，管路连接采用法兰与活接结合的方式，便于后期拆卸更换易损件，每组计量泵的进出口均设置活接与切断阀，单泵维护时无需关停整套系统，可通过备用泵组切换保障工艺连续运行。电氯化单元的设计整合了电解反应与储药功能，无需额外设置溶药装置，可直接通过电解稀盐水产生次氯酸钠消毒剂，省去成品药剂采购、运输、存储的安全风险，尤其适合偏远厂区、供水站点的消毒工艺需求。整套设备的管路排布采用横平竖直的布设原则，

　　所有管路均做管卡固定，避免设备运输、运行过程中管路晃动产生泄漏，投加管路的最高点设置排气阀，最低点设置排污阀，便于系统启动时排气与停机时排空管路内残留药剂，防止低温环境下管路冻堵或药剂结晶堵塞阀件。从结构受力角度，底座型钢的选型经过承重校核，可承载满液状态下储药罐、泵组、管路、框架的全部重量，吊装点位设置在底座四角，配套吊装标识，便于现场整体吊装转运，无需拆分单元。设备的外观配色采用工业设备常规的浅灰基座搭配蓝色功能部件，既符合工业现场的视觉识别需求，也便于运维人员快速识别操作部件与管路走向，每组投加单元的阀组位置预留了标识牌安装位，可标注对应投加点位、管路流向、阀件功能，降低运维误操作概率。
