西尔斯普林多片式板簧弹性接触结构

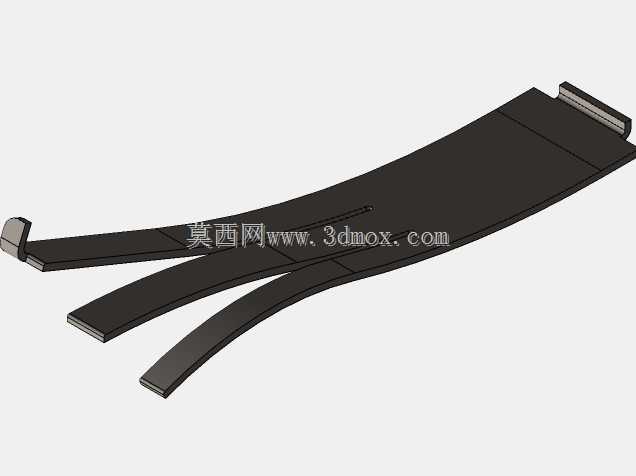

　　该弹性接触构件采用多片叠合的弧形板结构设计，核心应用场景集中在需要稳定弹性抵接、接触导通或缓冲支撑的机电连接部位，常见于通讯设备内部的触点连接、小型机电装置的弹性压接工位，以及需要低行程弹性补偿的精密装配环节。从实际使用功能来看，这类多片式簧片依靠自身弧形结构的弹性形变提供稳定的接触压力，相比单片簧片，多片叠合的结构可以在有限的安装空间内获得更线性的弹力曲线，避免单片簧片大形变下的应力集中问题，同时多片之间的微小摩擦可以吸收接触瞬间的振动能量，降低接触抖动的概率，提升连接稳定性。设计过程中首先确定的是安装端的固定边界，构件根部采用平直段加定位凸台的结构，平直段长度匹配安装基座的卡槽深度，定位凸台的尺寸与基座上的定位槽做间隙配合，

　　装配时直接卡入卡槽即可完成径向定位，不需要额外的紧固件，减少装配工序的同时避免紧固件带来的应力集中。簧片的弧形曲率经过反复校核，自由状态下的弧高根据工作行程确定，保证在额定压缩行程内，簧片的最大弯曲应力处于材料的弹性极限范围内，不会出现塑性形变。三片簧片的长度采用梯度设计，最外侧的簧片长度最长，向内依次缩短，这种设计可以让每一片簧片在工作时都能参与弹性形变，避免短簧片在小行程下不接触、大行程下应力过载的问题，同时梯度长度的设计让接触端的压力分布更均匀，接触端面的平行度更容易保证。簧片的厚度根据所需的接触压力计算确定，每片簧片的厚度一致，叠合后的总刚度通过片数和曲率共同调整，不需要额外增加辅助弹性元件。接触端采用平直切边设计，

　　端面做微小的倒角处理，避免装配时刮伤配对接触件的表面镀层，同时平直的接触端面可以保证与配对件的接触面积最大化，降低接触电阻。从安装边界来看，构件根部的固定段宽度与安装卡槽的宽度做小间隙配合，保证簧片在形变过程中不会出现横向窜动，簧片的最大展开宽度小于安装腔的内部宽度，预留足够的形变空间，避免簧片形变时与腔体内壁发生干涉。自由状态下的总弧高需要匹配安装腔的深度，保证装配后簧片有足够的预压量，预压量的大小根据接触压力要求确定，既要保证最小接触压力满足导通或抵接要求，又要避免预压量过大导致装配困难、簧片初始应力过高。材料选型上采用高弹性模量的弹簧钢，表面做发黑处理提升防锈能力，同时降低接触过程中的摩擦系数。在建模过程中，

　　每一片簧片的曲面都通过曲率连续的样条曲线生成，保证弧形过渡区域没有应力突变的折角，片与片之间在自由状态下保留微小的间隙，避免非工作状态下片间的不必要摩擦，同时在额定工作行程下，各片簧片能够依次贴合，共同承载压力。这类结构相比螺旋弹簧类的弹性元件，占用的垂直安装空间更小，接触端的平面度更容易控制，适合在空间紧凑、需要平面接触的连接场景使用，在通讯类设备的内部连接、小型电子设备的电池接触、精密仪器的舱门抵接等工位都有广泛的应用，设计时需要重点校核不同压缩量下的弹力值、最大应力点的应力水平、以及反复形变后的疲劳寿命，保证长期使用下弹力衰减在允许范围内。
