设备安装用带条码识别工位电脑固定支架

　　这款支架的设计初衷，是解决生产工位上扫码设备与操作终端的集成固定问题，在离散制造的装配、质检工位上，操作人员往往需要一边核对工单、一边扫描物料条码，同时还要查看MES系统的作业指引，零散摆放的扫码枪、显示屏不仅占用操作台面空间，还容易在物料周转过程中被磕碰移位，导致扫码识别失败、操作动线拉长的问题。从结构上看，这款支架采用壁挂式安装基体，主体安装板预留了两个沉头固定孔，可直接通过膨胀螺丝或机牙螺丝固定在设备立面、工位立柱或者墙面的平整安装面上，安装板的厚度预留了足够的刚性余量，即使挂载重量达到常规工业触控屏的上限，也不会出现安装位变形、整体下垂的问题。支架的延伸臂采用双关节可调结构，

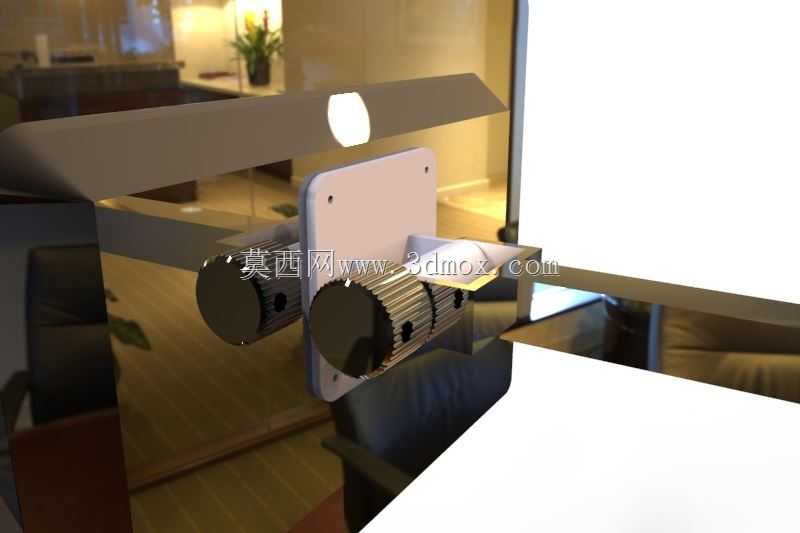

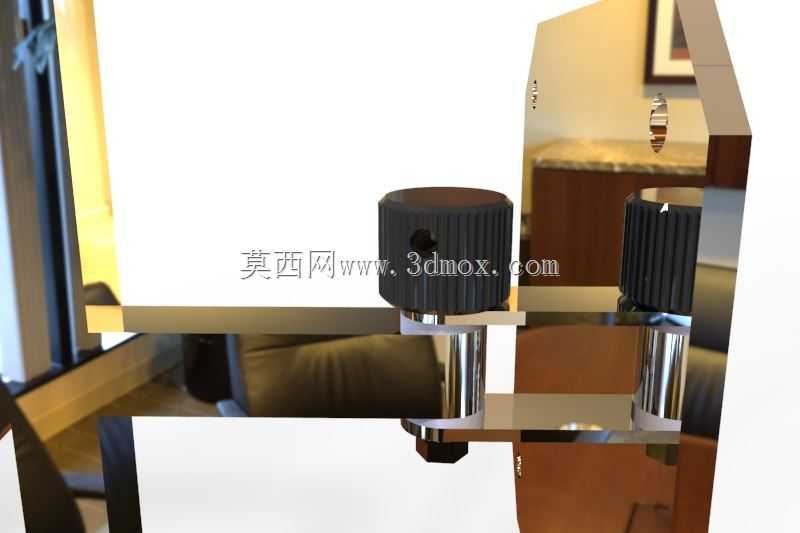

　　靠近安装板的第一关节可实现水平方向180度的回转调节，靠近终端固定位的第二关节除了水平回转之外，还支持俯仰角度的微调，两个关节的锁紧位置都采用了滚花旋钮结构，操作人员不需要额外工具，徒手就能完成角度调整，调整到位后旋钮的锁紧力足够保证日常操作时支架不会出现自行移位。在延伸臂的前端，专门预留了条码扫描设备的安装卡槽，卡槽的尺寸适配主流的固定式工业扫码枪，安装后扫码镜头的朝向刚好对准工位上的物料流转位置，不需要操作人员手持扫码枪反复对准条码，只要物料经过扫码区域就能自动完成识别，大幅减少重复操作的动作浪费。支架的终端固定位支持标准VESA孔距的工业显示屏、迷你主机安装，固定位的周边做了翻边加强处理，避免长期使用后固定位出现开裂。

　　从安装边界来看，支架完全收拢时的整体外伸长度不超过150毫米，不会在通道侧形成突出的磕碰风险，完全展开时最大外伸长度可达350毫米，能够覆盖工位前方的主要操作区域，安装时需要保证固定基面的平面度误差不超过2毫米，避免安装后支架出现偏斜，固定孔的中心距为75毫米，适配常规的墙面、型材安装点位。在实际应用场景中，这类支架常被用在电子装配线的质检工位、仓储出库的扫码工位、机加工设备的旁侧操作位，替代传统的台面放置支架，释放宝贵的台面操作空间，同时将扫码与显示功能集成在同一支撑结构上，避免多套支架重复安装带来的走线混乱、空间拥挤问题。设计过程中特意规避了多余的装饰结构，所有的折弯边角都做了R3的圆角处理，避免操作人员在工位移动时被锐边划伤，

　　走线位置预留了内嵌的走线槽，显示屏和扫码枪的连接线可以顺着支架臂内部的槽位排布，不会出现线缆外露被物料勾挂的问题。关节位置的阻尼做了针对性匹配，既不会因为阻尼过大导致调整费力，也不会因为阻尼过小出现挂载后终端自行低头的问题，在常规的工业车间振动环境下，支架调整好的角度可以保持长期稳定，不需要频繁重新锁紧。考虑到不同工位的安装高度差异，支架的安装板支持上下方向的微调余量，在固定孔位预留了长圆孔结构，安装时可以根据操作人员的坐姿视线高度，上下调整20毫米的安装位置，保证屏幕中心刚好对准操作人员的正常视线范围，减少长期操作的颈部疲劳。条码安装位的角度也可以单独微调，能够根据不同工位的物料高度、条码粘贴位置，调整扫码镜头的俯角，保证不同尺寸的物料经过时，条码都能处于扫码镜头的最佳识别焦距范围内，降低扫码失败的概率。整个支架的结构没有采用复杂的铸件或者异形件，所有零部件都可以通过常规的钣金折弯、机加工工艺完成，加工成本可控，后期维护也只需要定期检查关节旋钮的锁紧状态即可，不需要复杂的保养流程。
