带调节螺杆的小型压轮导向滚轮组件

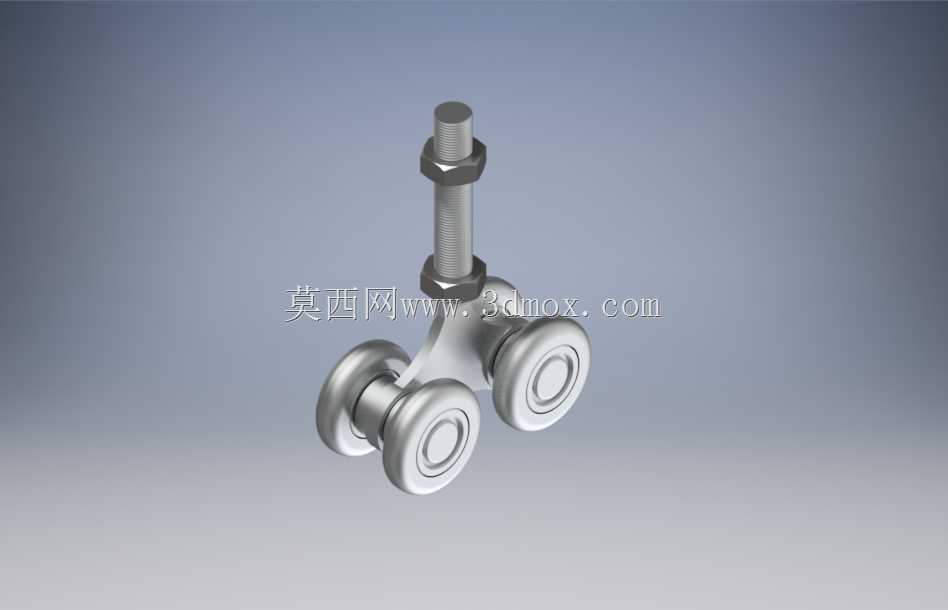

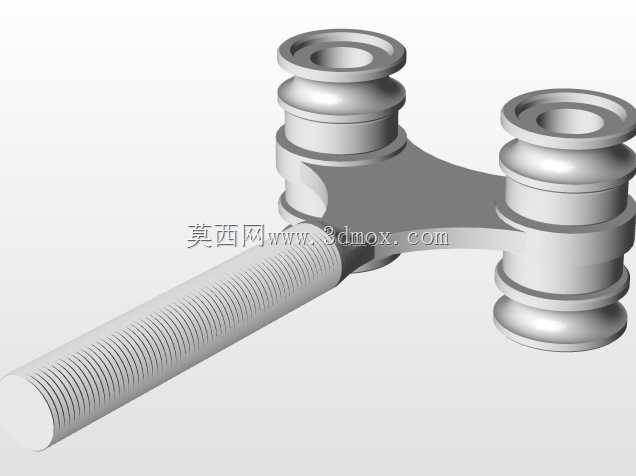

　　该滚轮组件属于小型压紧导向类五金构件，常应用在轻型输送线侧边导向、小型工装夹具的工件压紧、滑动门体的侧向限位、窄幅料带的展平压合等场景中，核心作用是通过可调节的螺杆结构控制滚轮的压紧力度与伸出位置，配合双轮布局实现接触过程中的受力平衡，避免单轮接触产生的偏载、卡滞问题。从结构设计逻辑来看，组件采用上部螺杆调节、下部双轮承载的布局，螺杆段配套双六角螺母，既可以通过旋转螺母调整整个滚轮支座的伸出长度，适配不同的安装间隙与压紧行程需求，双螺母的配置也能实现锁紧防松，避免设备运行过程中受振动影响出现位置偏移，保证压紧或导向位置的长期稳定性。下部的滚轮支座采用一体式叉形结构，两个滚轮对称分布在支座两侧，每个滚轮都通过独立的销轴与支座连接，

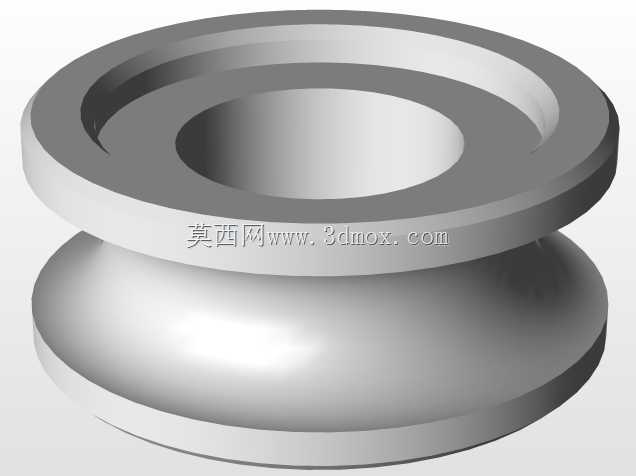

　　滚轮可绕销轴自由转动，转动副的间隙控制在合理范围内，既保证滚轮转动顺滑无卡滞，也不会因间隙过大出现晃动，在接触工件或料带时能保持稳定的接触姿态，不会出现偏磨、跳动的问题。滚轮本身采用金属材质，轮面做了光滑处理，接触过程中不会刮伤工件表面，轮体内部预留了轴承安装位，可根据实际使用载荷选配对应规格的微型轴承，降低转动阻力，适配不同线速度的使用场景。从安装边界来看，上部的螺杆为标准外螺纹结构，可直接穿入安装板的预制螺纹孔或者光孔配合螺母固定，安装时不需要额外制作复杂的连接结构，仅需在安装基准面上加工对应尺寸的通孔或螺纹孔即可完成固定，整体安装占用空间小，适合在设备内部狭窄空间内布置。螺杆的有效调节长度覆盖常规小型压紧场景的行程需求，

　　调整时无需拆卸整个组件，仅需松开锁紧螺母旋转螺杆即可调整滚轮位置，调整到位后锁紧双螺母即可完成固定，后期维护调整十分便捷。双轮的布局设计让接触点形成稳定的支撑面，在对薄型料带进行压合时，能保证料带在两个滚轮的接触范围内保持平整，不会出现单轮压合导致的料带褶皱、跑偏问题；在作为导向轮使用时，双轮接触可以抵消侧向的冲击力，避免单轮受侧向力过大出现销轴变形、滚轮卡滞的问题。支座的叉形结构做了圆角过渡处理，没有尖锐的棱角，既避免安装调试过程中划伤操作人员，也能降低应力集中，提升构件的整体结构强度，在承受额定压紧力时不会出现支座变形、开裂的问题。滚轮的轮缘做了轻微的圆弧过渡，在接触工件时不会出现硬棱接触导致的工件压痕，

　　适合对表面质量要求较高的工件输送、定位场景。整个组件的所有金属部件都做了防锈处理，可在常规车间环境下长期使用，不会轻易出现锈蚀卡滞的问题，适配大多数普通工业场景的使用环境，不需要额外做特殊的防护处理。在实际选型应用时，可根据所需的压紧力大小、接触工件的宽度、调节行程需求选配对应螺杆长度、滚轮直径的规格，该结构的模块化程度较高，各部件都可单独拆卸更换，当滚轮出现磨损后，仅需拆下销轴更换滚轮即可，不需要更换整个组件，能有效降低后期的维护成本。
