黄铜弹开式安全挂锁结构设计

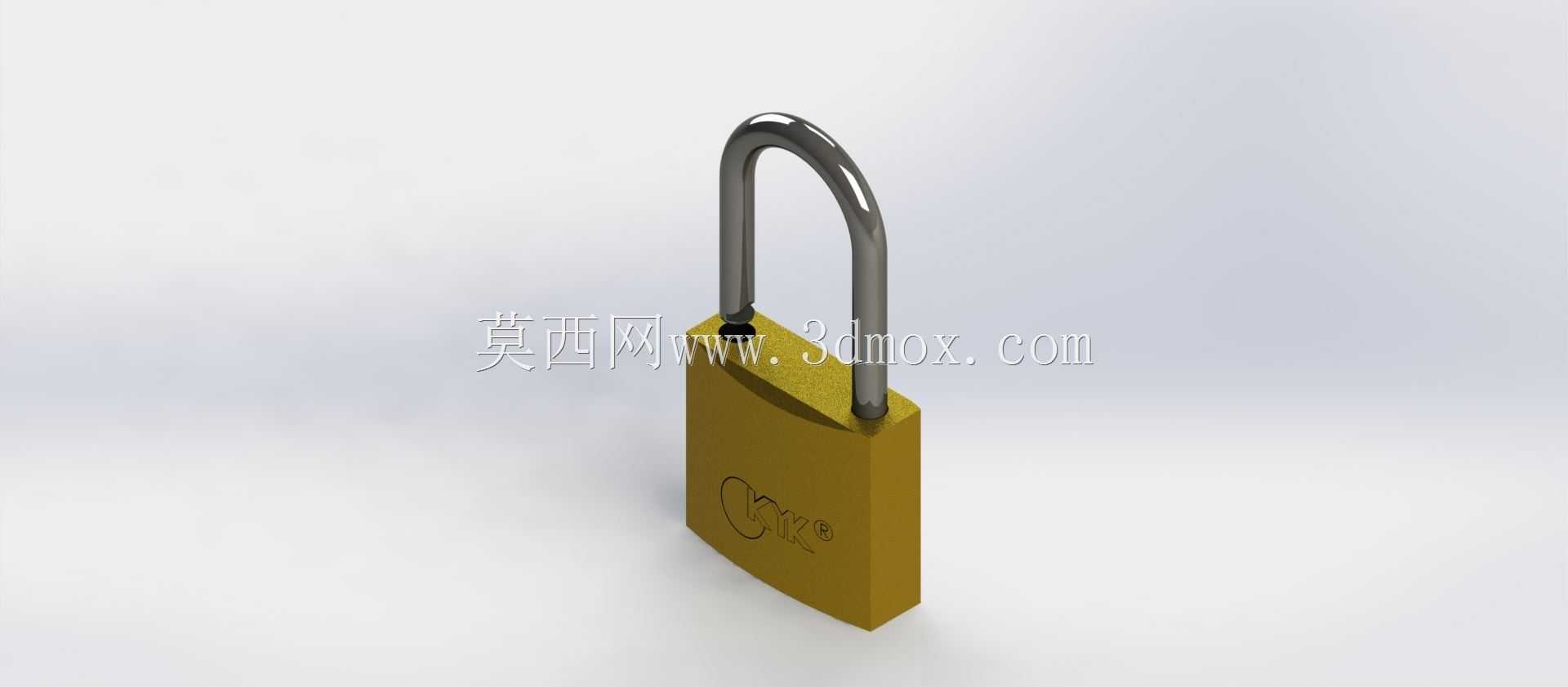

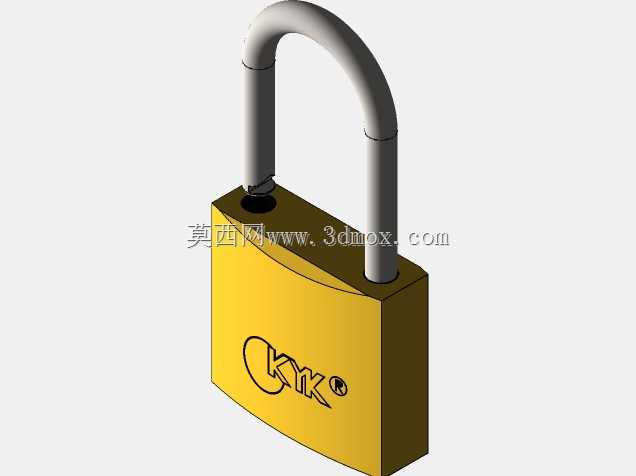

　　日常厂区巡检、户外设备柜门、临时施工围挡以及仓储周转箱的防误开管控里，挂锁是最常见的被动锁止件，这类小件看似结构简单，实际建模时要兼顾锁梁回弹、锁舌卡位、外壳抗扭以及不同使用场景下的安装间隙，很多新手做出来的模型要么锁梁转动干涉，要么锁舌卡位行程不对，装配后根本没法模拟开合动作。这款挂锁采用经典的矩形黄铜锁体搭配弧形钢制锁梁，整体外观没有多余装饰，所有曲面和倒角都围绕加工可行性与握持手感设置：锁体正面做了微弧过渡，不是生硬的直角方块，边缘倒角既避免压铸后锐边划手，也让黄铜外壳在抛光电镀后不会出现应力集中的崩边；锁体正面压制品牌标识的凹槽深度控制在零点几毫米级别，建模时用包覆特征做凹陷，

　　后续出工程图可以直接标注蚀刻或者压铸成型的工艺要求，不用二次返工改图。从功能逻辑拆解，挂锁的核心动作分为锁梁下压锁止、钥匙插入驱动锁舌回缩、锁梁在内部弹簧作用下弹起三个阶段，建模过程中先确定锁梁的弯曲半径与有效开合高度：U型锁梁的两个直段分别插入锁体顶部的两个同轴孔位，其中一侧直段做限位台阶，保证锁梁弹起到最大行程时不会完全脱出锁体，另一侧直段开出环形卡槽，和内部横向布置的锁舌配合，锁舌在弹簧推力下卡入卡槽时，锁梁无法被向上拉出，只有钥匙带动锁芯旋转，拨动锁舌压缩弹簧脱离卡槽，活动侧锁梁才能在底部弹簧的顶升作用下自动弹起。做装配体配合的时候要特别留意运动间隙：锁梁和锁体安装孔之间保留合理的滑动配合间隙，间隙过小会出现锁梁升降卡滞，

　　间隙过大则锁梁晃动量超标，上锁后受侧向拉力容易出现撬掰变形；锁舌的横向移动行程要完全覆盖锁梁卡槽的深度，行程终点要设置硬限位，避免弹簧过推导致锁舌撞坏锁体内腔的侧壁。外形尺寸方面，这类常规民用挂锁锁体宽度适配大多数标准锁牌孔位，锁梁内空高度要能穿过常见的柜门搭扣、链条链环以及配电箱锁耳，安装边界上不需要额外预留大面积操作空间，锁体底部的钥匙孔位置做下沉凹台，雨天使用时雨水不会直接顺着钥匙缝隙灌入锁芯，户外场景使用时可以在锁梁孔位置增加小的防尘盖结构，模型里也预留了对应的装配位置。锁体内部的腔体设计要兼顾零件排布和壳体强度，黄铜材质的外壳壁厚均匀，压铸成型时不会出现局部缩孔，内部用来放置锁芯、锁舌、弹簧的筋位同时起到加强作用，

　　当锁梁受到向上的暴力牵拉时，拉力会通过锁梁直段传递到锁体顶部的孔位凸台，凸台和外壳侧壁连为一体，不会出现局部断裂。建模时把所有运动零件单独做子装配，在软件里开启碰撞检查，模拟锁梁从全开位置下压到完全锁止的全行程，确认锁舌在弹簧力作用下可以准确卡入卡槽，钥匙转动的角度和锁舌的移动距离匹配，不会出现钥匙转到位但锁舌还没完全脱开的卡滞问题。锁梁的弧形段做圆滑过渡，弯曲位置没有折角，既提升受力强度，穿入搭扣孔的时候也能顺畅导向，不用精准对位就能快速穿过锁孔。整个结构没有复杂的异形零件，所有机加工、压铸、冲压工序都可以实现，做结构验证的时候可以直接参考模型拆分零件，出对应的加工图纸，用于五金锁具的结构改良、实训教学或者安防配件选型参考都很直观。
