医用雾化器气液混合雾化室结构设计

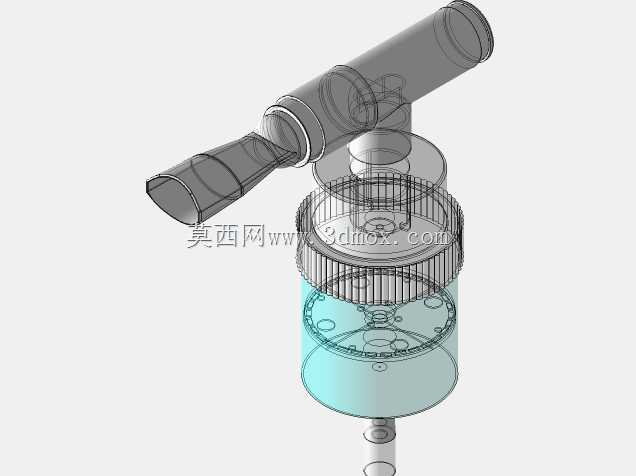

　　该雾化室组件属于医用雾化治疗设备的核心气液交互部件，主要应用于家用及医用压缩式雾化设备的终端雾化输出环节，承担将液态药剂打散为微米级可吸入雾粒的核心功能，直接决定雾化输出的雾粒中位粒径、有效雾化率以及患者吸入给药的沉积效率。从实际临床使用场景来看，该部件需要同时衔接主机输气管路、药杯储液腔体以及患者端的吸嘴或面罩管路，三个接口的位置布局直接影响临床使用的操作便利性与管路弯折风险。

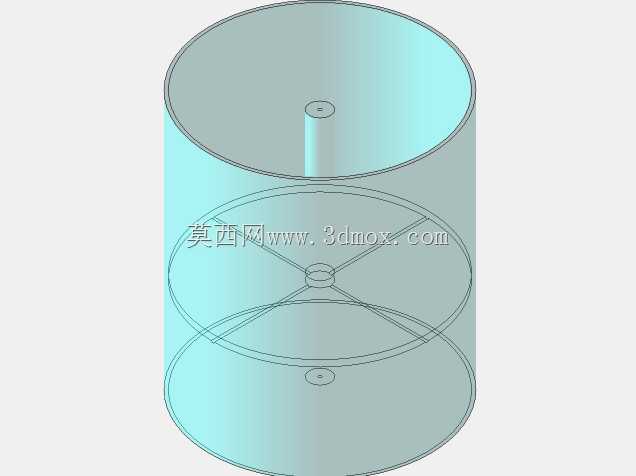

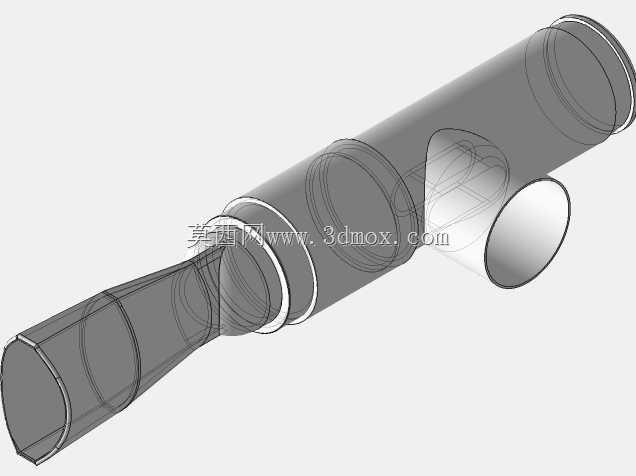

　　设计过程中首先围绕流体通路的压损控制展开，侧向倾斜布置的输出接口采用15°仰角结构，匹配患者坐姿使用时的面罩朝向，避免竖直输出时管路过度弯折造成的气阻上升，接口内径匹配通用呼吸管路的标准外径，配合端面的限位凸环实现管路插接后的轴向定位，无需额外紧固件即可承受常规使用下的拉扯力，防止管路脱落漏液。下部储液腔采用透明可视化结构设计，侧壁预留均匀的刻度标识位，方便医护或患者直接观察剩余药液容量，腔体底部设置微凹的聚液结构，配合中心位置的引液管安装位，能够在药液余量较少时依然保证药液顺利输送至雾化发生区域，减少残液量，提升药剂利用率。

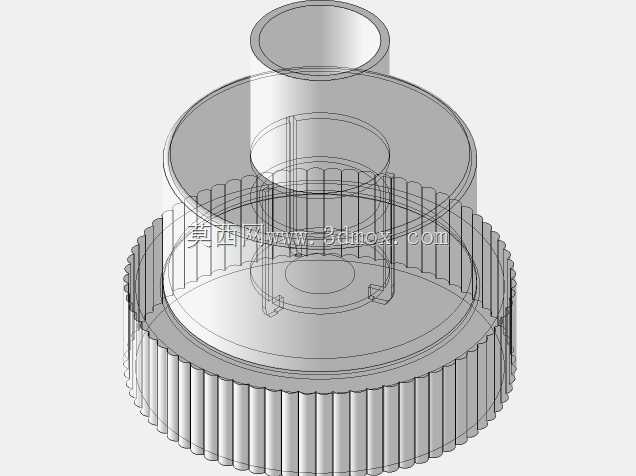

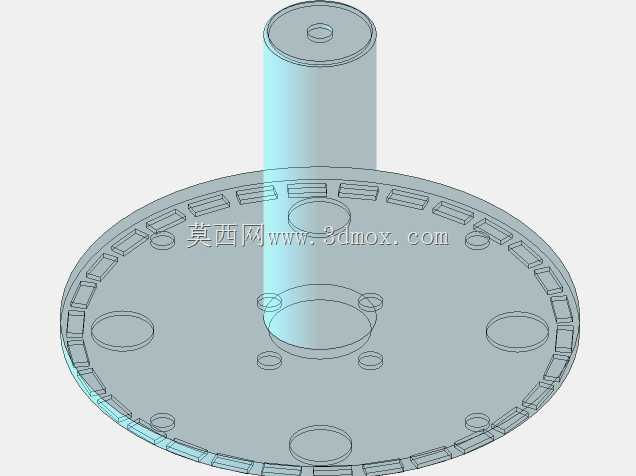

　　中部的雾化发生区采用多层嵌套的格栅结构，外圈的环形格栅一方面作为药杯上盖的旋合定位结构，配合内侧的密封槽放置硅胶密封圈，实现储液腔的密封，防止设备倾斜时药液渗漏；另一方面格栅的通流面积经过匹配计算，保证主机输入的压缩空气能够在腔体内形成稳定的负压区，通过文丘里效应将储液腔内的药液抽吸至撞针位置，高速气流撞击药液后形成初步雾粒，再经过上方的挡板结构筛选，大粒径液滴被挡板拦截后回流至储液腔，符合粒径要求的细雾粒则随气流从输出接口送出，供患者吸入。

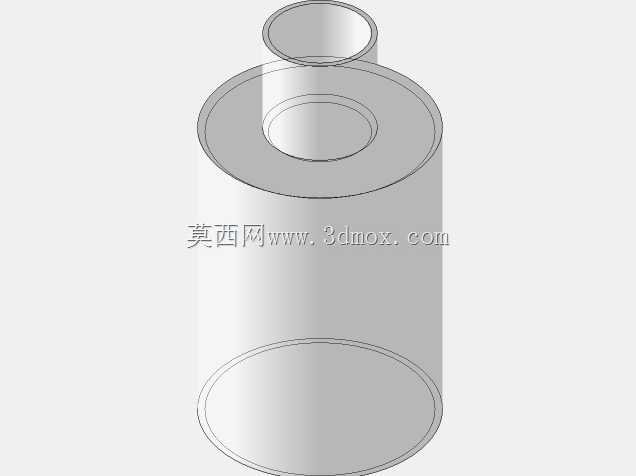

　　从安装边界来看，该组件下部与药杯采用螺纹旋合结构，螺纹规格匹配通用雾化药杯的标准口径，旋合行程控制在3整圈，既保证密封可靠性，又方便用户快速拆装加注药液或清洗部件；上部的进气接口直接对接压缩主机的输气管，接口外径采用行业通用的22mm标准尺寸，可适配绝大多数市售压缩雾化主机的输气端口，无需额外转接头。整体结构的壁厚控制在1.2-1.8mm区间，采用医用级透明塑料注塑成型时，既保证部件的结构强度，承受0.3MPa以内的工作气压无变形开裂，又控制整体重量，手持使用时无明显负重感。

　　结构设计上充分考虑了日常清洗的便利性，所有流道内壁均做圆弧过渡处理，无清洁死角，用户使用后可直接拆分各部件用清水冲洗，无药液残留死角，避免长期使用后药物沉积滋生细菌。各部件的配合间隙控制在0.1mm以内，既保证拆装顺畅，又防止工作过程中气流泄漏造成雾化效率下降，中心的引液管与雾化撞针的同轴度控制在0.05mm以内，保证负压抽吸的稳定性，避免出现雾粒大小不均、间歇性出雾的问题。
