数控车床主轴卡盘自动锁紧扳手结构

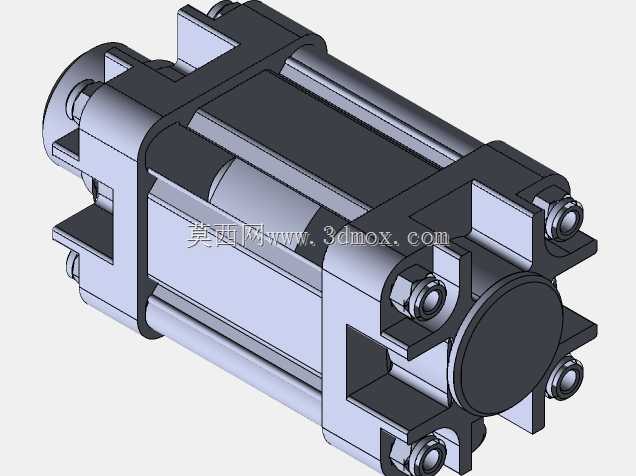

　　在数控车床批量加工场景里，手动松紧卡盘的操作一直是影响上下料节拍、带来操作安全隐患的环节，这套自动扳手结构正是针对卧式数控车床主轴前置式三爪/四爪卡盘的锁紧需求设计，替代传统的手动加力杆扳手，适配自动化产线的自动上下料工位，也可用于普通数控车床的手动操作升级，减少操作人员近距离靠近旋转主轴的作业风险。从结构布局来看，整套装置采用对称式框架主体，核心驱动部分集成在筒状主体内部，输出端通过多组均布的螺栓连接结构对接卡盘的锁紧方头接口，框架两侧预留的安装导向槽可直接固定在车床主轴端的防护支架上，不需要对原有车床主轴结构做大规模改造，安装时只需保证扳手输出轴线与卡盘锁紧方孔的同轴度误差控制在0.1mm以内，即可避免锁紧过程中出现卡滞、

　　方头磨损的问题。设计过程中优先考虑了锁紧扭矩的稳定传递，主体框架采用一体式铣削成型的结构，相比拼接式框架能承受更大的反作用力矩，避免反复锁紧动作带来的框架变形；驱动端的输出轴与卡盘方头的配合间隙控制在0.05mm以内，既保证插拔顺畅，也不会因为间隙过大造成锁紧时的冲击磨损。整套装置的外形尺寸适配主流6寸、8寸中空液压卡盘的前端安装空间，径向最大外轮廓不超过卡盘外径15mm，轴向伸出长度控制在120mm以内，不会干涉卡盘夹持工件后的回转空间，也不会和车床的刀架走位路径产生干涉，安装后不需要调整原有刀架的软限位参数。功能实现上，这套自动扳手可配套气动或液压驱动单元，根据不同规格卡盘的锁紧扭矩需求调整输出力矩，锁紧到位后可自动脱开复位，

　　不会随主轴一同旋转；结构上的对称式螺栓紧固设计，可根据不同型号卡盘的锁紧方头尺寸快速更换前端适配头，换型时间不超过10分钟，适配多品种小批量的加工场景。在实际加工应用中，这套结构可接入机床的PLC控制逻辑，配合上下料机械手完成卡盘的自动锁紧、松开动作，实现全流程无人化加工，相比手动操作可将单次上下料的辅助时间缩短8-12秒，同时避免了手动扳手忘拿导致主轴旋转飞出的安全事故。结构设计时还考虑了加工车间的切削液、铁屑环境，所有运动配合面都设计了防尘密封圈，主体表面做了硬质阳极氧化处理，可抵御切削液的腐蚀，铁屑也不会进入内部配合间隙造成卡滞，日常维护只需要定期在导向配合面涂抹润滑脂即可，不需要复杂的拆解保养。从安装边界来看，

　　装置的固定支架预留了长条形调节孔，可适配不同主轴端的安装螺孔位置，横向调节行程达到20mm，纵向调节行程15mm，可覆盖大部分常见的平床身、斜床身数控车床的主轴端安装尺寸，不需要额外制作过渡连接板；输出端的适配头采用标准方榫结构，和传统手动扳手的方头尺寸通用，用户可根据自己车间的卡盘规格直接选配对应尺寸的适配头，不需要单独定制加工。
