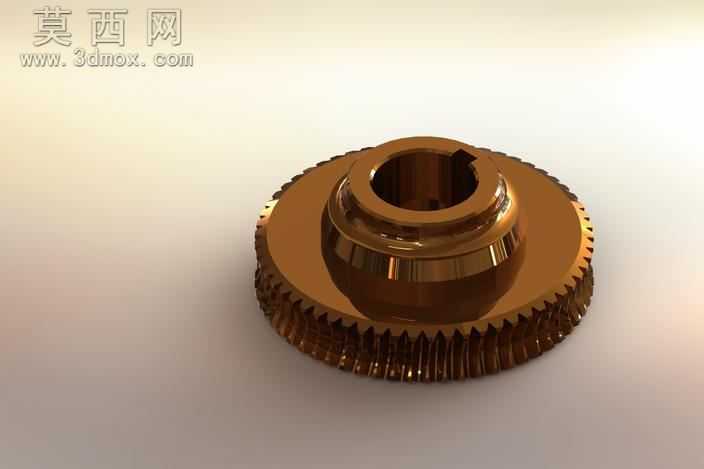

本作品为蜗轮传动零件的三维设计成果,建模阶段依托三维参数化设计思路完成全结构搭建,首先以蜗轮的传动啮合参数为基准,确定轮齿的模数、齿数、齿形角等核心参数,通过螺旋扫描、阵列特征完成周向均匀分布的轮齿结构构建,保证每一个轮齿的齿廓曲线、齿向螺旋角度完全符合蜗轮蜗杆传动的啮合要求,避免后续装配出现干涉、传动卡滞的问题。在主体结构设计上,中部设计带贯通键槽的轴孔结构,键槽的尺寸公差、位置度严格按照轴类零件传动配合的标准设定,确保与传动轴装配时可实现稳定的扭矩传递,不会出现周向打滑的情况;轴孔外侧设计阶梯式凸台结构,既可以提升零件整体的结构强度,也能为装配时的轴承、挡圈等配套零件提供定位基准,轮盘部分采用等厚度圆盘结构连接外圈轮齿与中部轮毂,过渡位置全部做圆角处理,消除应力集中隐患,提升零件的抗疲劳性能。材质与渲染阶段,选用锡青铜材质作为零件的模拟材质,调整材质的反射率、粗糙度参数,还原铜质合金特有的暖棕金属光泽,同时添加真实的环境反射贴图,让零件表面呈现出细腻的金属反光效果,轮毂与轮齿的边缘做细微的倒角高光处理,还原机械加工后零件边缘的光亮质感,渲染时采用柔和的侧上方打光方案,既清晰展现轮齿的齿形细节、键槽的内部结构,也通过明暗层次凸显零件的立体结构,避免整体画面过于平白。整个设计过程严格遵循机械传动零件的设计规范,所有结构尺寸都参考通用机械零部件的标准参数设定,既保证了外观的写实度,也让模型具备实际的工程参考价值,可用于蜗轮蜗杆传动机构的装配演示、传动原理教学,也可作为相关机械产品设计的参考素材,模型的所有特征都保留参数化编辑属性,可根据实际的传动比、扭矩需求调整齿数、轴径、键槽尺寸等参数,适配不同的使用场景。
- 上一篇:国标直齿圆柱传动齿轮三维设计作品
- 下一篇:40齿模数4锥齿轮传动零件设计
- 全部评论(0)
- 模板大小: 1.94 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks2014,效果图,其它,
- 软件分类: 齿轮
