带法兰端多通道集成主轴结构设计

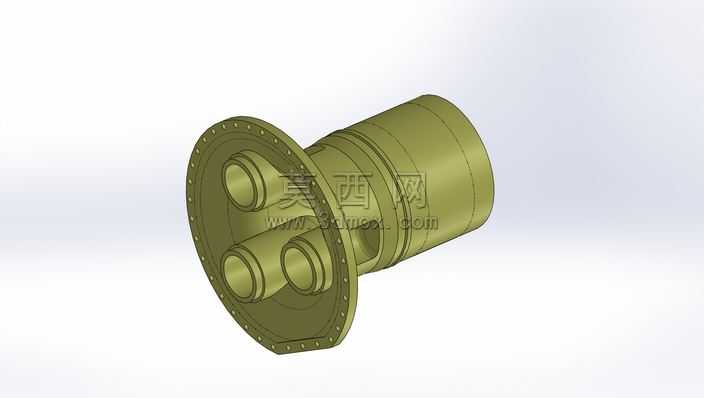

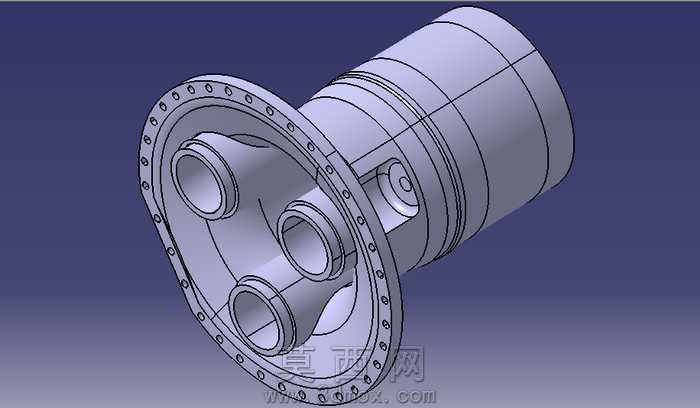

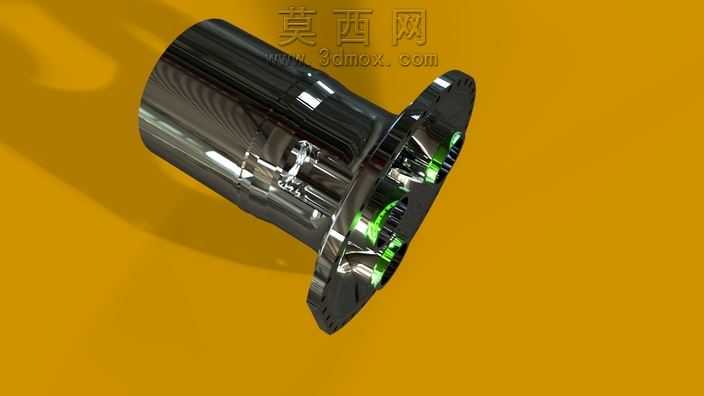

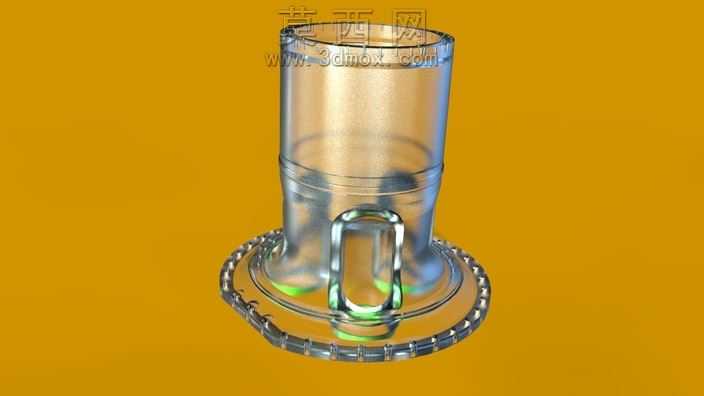

该主轴三维模型采用CATIA软件完成全参数化建模，建模过程遵循机械轴类零件的设计规范，先以旋转凸台命令生成主轴的主体回转基体，精准控制各段轴径的尺寸公差与同轴度约束，保证回转部件的装配基准统一。针对端部的法兰连接结构，建模时通过圆周阵列命令完成法兰端面上的连接孔位排布，严格匹配螺栓连接的孔位间距与孔径参数，确保法兰端与对接部件的安装适配性。模型中部的多通道集成结构，采用多实体建模方式分别构建各通道的内腔轮廓，通过布尔运算完成实体合并，精准还原多通路的空间走向与壁厚参数，避免通道间出现干涉问题。材质渲染阶段，为模型赋予军绿色金属漆材质，调整材质的粗糙度、金属度参数模拟工业零部件的哑光金属质感，添加环境光遮蔽效果凸显法兰端面、轴肩台阶、通道端口处的结构细节，渲染视角选取斜向等轴测视角，可同时展示法兰连接端的盘面结构、主轴主体的柱面轮廓以及端部的多通道接口形态，清晰呈现零件的整体结构特征。设计过程中重点考量主轴的受力传递路径，在轴径变化处设置合理的过渡圆角，降低应力集中风险，各段轴的长度尺寸匹配对应安装部件的装配空间，多通道的布局兼顾介质输送或传动走线的功能需求，法兰端的连接孔位采用标准螺栓孔规格，可直接对接同规格的安装法兰，整体结构紧凑，各特征参数符合机械主轴的常规设计逻辑，可作为同类集成式主轴设计的参考模型，用于结构验证、装配干涉检查以及后续的工程图导出工作。
