半自磨机凹陷磨房结构三维设计作品

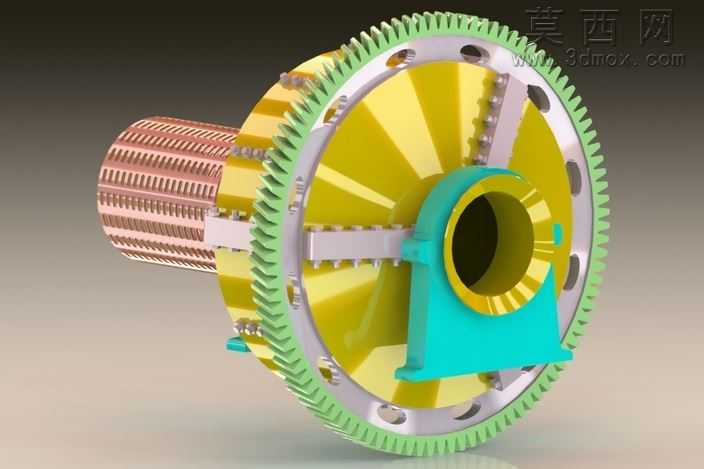

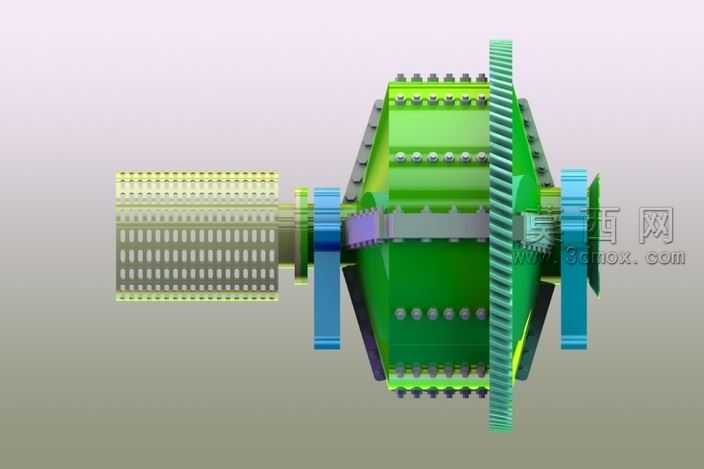

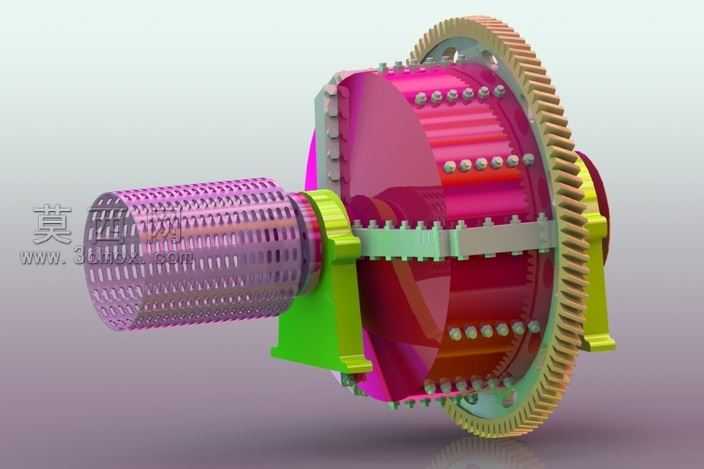

本作品为半自磨机（凹陷磨房）的三维建模设计成果，依托SolidWorks平台完成全参数化建模，通过装配体环境完成各零部件的配合约束与干涉检查，完整还原了半自磨机的核心结构与工作形态。建模过程中首先梳理设备的传动逻辑与工作原理，以大齿圈传动结构为核心基准，依次搭建筒体、端盖、中空轴、轴承座、进料溜槽、传动支座等核心部件：筒体部分采用薄壁特征配合阵列螺栓孔完成建模，还原了衬板固定的螺栓排布结构，通过不同颜色的材质区分筒体衬板、端盖衬板与筒体本体，清晰展示内部研磨腔的结构形态；大齿圈采用渐开线齿形参数化生成，齿面、轮辐、安装孔的细节均做还原，通过配合约束与筒体端盖实现精准同轴定位，还原传动副的安装关系；进料端的中空轴与筛分式进料溜槽采用多孔特征建模，还原进料过程中物料筛分、导料的结构功能，支撑支座采用加强筋结构建模，还原设备承重支撑的力学结构设计。渲染阶段采用Keyshot完成材质赋予与场景搭建，筒体主体采用高饱和度的玫红色金属漆材质模拟耐磨钢衬板的涂装效果，大齿圈采用黄铜色金属材质还原铸钢齿圈的金属质感，支撑支座采用亮绿色工程漆材质区分结构部件，进料筛筒采用紫色半通透金属网材质还原筛网的通透结构特征，通过三点布光打出结构明暗层次，突出齿轮啮合、螺栓连接、支撑限位等关键装配细节，清晰展示各部件的装配关系与空间位置。设计过程中重点还原凹陷磨房半自磨机的结构特点，即利用钢球与矿石自身作为研磨介质的结构适配性，进料端的筛筒结构可实现进料粒度预筛分，大齿圈的周边传动结构保障大扭矩输出，端盖与筒体的法兰螺栓连接结构保障腔体密封与结构强度，中空轴的动静压支撑结构适配重载运转需求，整体建模严格遵循选矿粉磨设备的设计规范，各部件尺寸比例符合行业通用设计参数，装配逻辑完全匹配实际设备的安装顺序，既可以作为选矿设备结构教学的演示模型，也可作为半自磨机改造、方案汇报的可视化参考模型，直观展示半自磨机的工作原理与结构组成。
