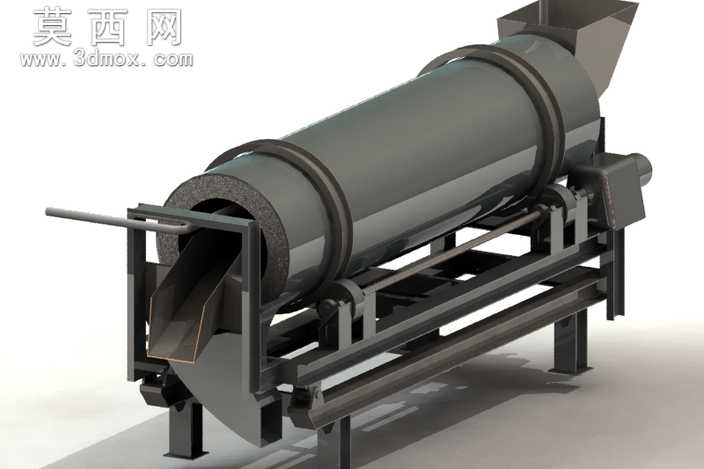

滚筒式砂石清洗回收设备三维结构

本模型为滚筒式砂石清洗回收设备，整体采用卧式滚筒倾斜布置的结构设计，在三维建模过程中首先完成核心滚筒主体的参数化构建，根据砂石清洗的作业需求设定滚筒的长径比、倾斜角度与筒壁开孔参数，确保物料在筒内翻滚过程中能够完成充分的清洗与分级。建模时对滚筒外部的两道滚圈结构做了精细化处理，滚圈与下方托轮组的配合间隙按照实际机械装配公差设定，保证滚筒转动时的支撑稳定性，同时在滚筒一端设置驱动端连接减速电机与传动齿轮组，还原设备的动力传输结构。设备的进料端设置大口径进料斗，采用倾斜导料结构引导待清洗砂石进入滚筒内部，出料端分别设置砂石出料溜槽与污水溢流通道，实现清洗后砂石与污水的分离排放。机架部分采用型钢焊接结构建模，根据设备承重需求设置不同规格的方钢横梁与支撑腿，在托轮安装位置、驱动机构安装位置额外设置加强筋结构，保证整体机架的结构强度。材质渲染阶段，滚筒主体采用耐磨钢材的哑光金属材质，表面做轻微的磨砂磨损质感处理，还原矿山设备的实际使用外观；机架部分采用深灰色工业漆材质，托轮、传动部件采用光亮金属材质区分不同功能部件，溜槽与进料斗采用与机架一致的涂装材质，整体渲染效果贴合工业设备的真实视觉表现。设计过程中充分考虑设备的作业逻辑，滚筒内部设置螺旋导料叶片，推动砂石在筒内随滚筒转动不断向出料端移动，同时筒内设置喷淋管路接口预留位置，可外接高压水管对翻滚的砂石进行冲洗，筒壁的筛孔按照分级粒度设置，将清洗后的污水与细砂透过筛孔排出，粗砂石从端部溜槽输出，实现砂石清洗与细砂回收的一体化功能，整体结构完整还原了该类洗砂设备的核心机械构造，可用于矿山选矿、砂石加工领域的设备方案展示与结构参考。
