矿用尾矿脱水锥结构三维设计

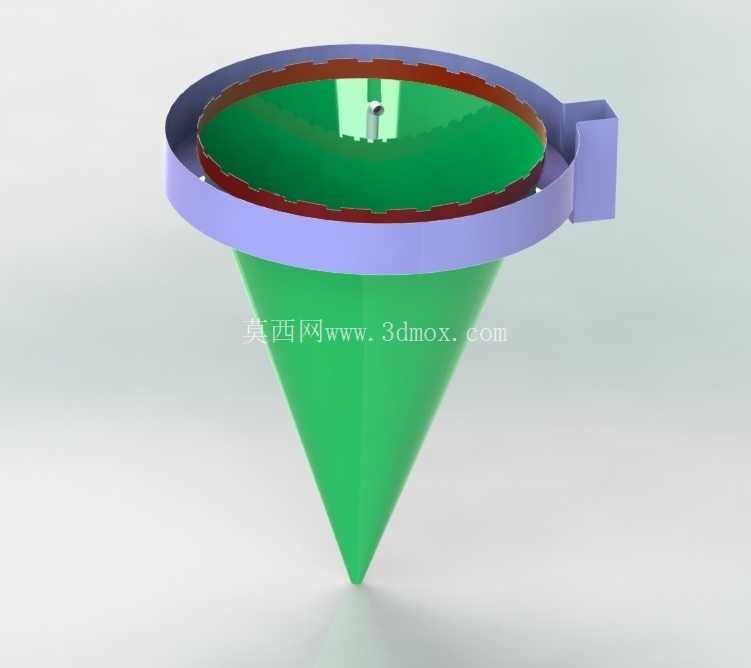

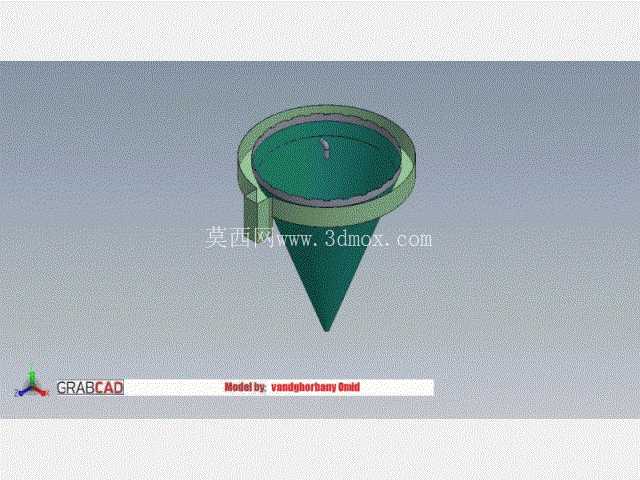

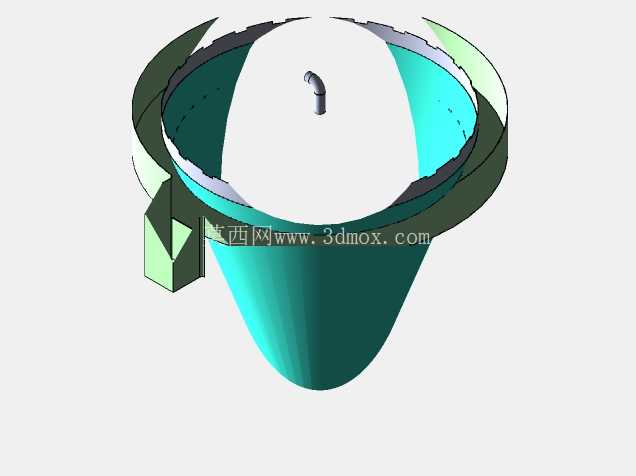

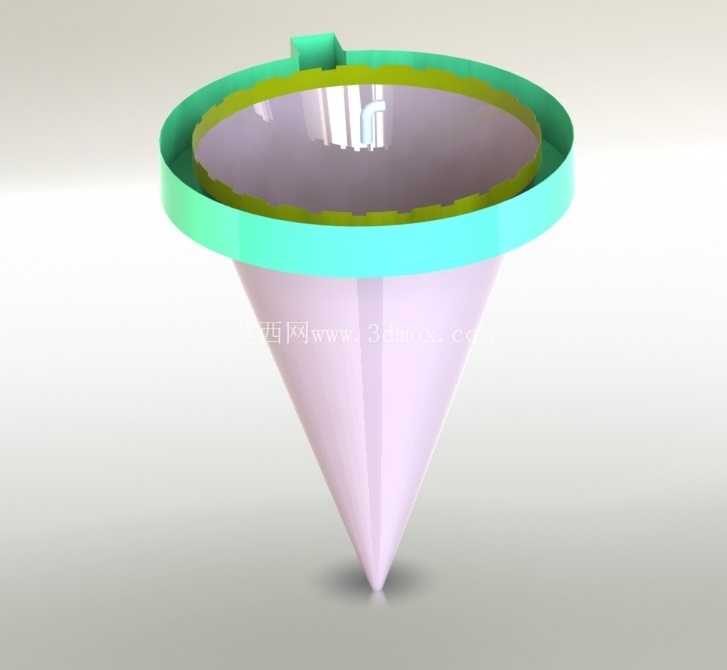

　　在矿产加工的湿法选矿流程中，尾矿的固液分离与水资源回收是直接影响生产水耗、尾矿堆存安全的核心环节，脱水锥作为尾矿浓缩脱水段的关键构件，其结构设计合理性直接决定了底流浓度、溢流水质两大核心运行指标。从现场安装边界来看，该脱水锥采用上宽下窄的倒圆锥主体结构，顶部设置环形溢流收集槽，锥段角度经过反复校核，适配常见的尾矿颗粒沉降速度区间，能够让进入锥内的矿浆在重力作用下自然形成分级流态：粗颗粒沿锥壁快速下滑至底部排料口，细颗粒随上升水流进入顶部溢流槽，实现初步的固液分离。

　　设计过程中重点考量了锥壁的耐磨性能匹配，针对矿浆流动过程中对锥壁的冲刷磨损，锥段内壁预留了耐磨衬板的安装厚度，顶部环形槽的溢流堰采用水平度可调的结构设计，避免因安装偏差导致溢流出水带料、跑浑的问题。从功能特性上看，该结构无需额外动力输入，完全依靠矿浆自身的重力差实现分离作业，相比同处理量的机械脱水设备，运行能耗降低六成以上，且无转动易损部件，日常维护仅需定期检查衬板磨损情况、清理溢流槽积渣即可。在实际应用场景中，该脱水锥可直接对接选矿厂磨矿分级后的尾矿溜槽，也可作为深锥浓密机的核心内构件使用，安装时需保证锥段整体垂直度偏差不超过千分之三，底部排料口需匹配对应的变频给料设备，根据底流浓度实时调整排料速度，避免锥内积料堵塞。

　　结构设计上，顶部环形槽的宽度根据溢流水量计算确定，保证上升水流速度控制在0.2~0.5mm/s的合理区间，既不会因流速过快带走细颗粒尾矿，也不会因流速过慢导致设备处理能力不足；锥段的高度与直径比经过多轮沉降试验验证，能够保证矿浆在锥内有足够的停留时间，让可沉降颗粒充分下滑至底流区域，减少溢流中的固体含量。针对不同矿种的尾矿特性，该结构可通过调整锥角大小适配不同的颗粒沉降速度：对于颗粒较粗、沉降速度快的金属矿尾矿，可采用稍大的锥角降低设备整体高度，减少安装空间占用；对于颗粒较细、沉降速度慢的非金属矿尾矿，可适当减小锥角，延长颗粒沉降路径，保证分离效果。

　　安装过程中，锥段上部的进料口采用切向进料结构设计，让进入锥内的矿浆形成平缓的旋流状态，既可以避免进料直接冲击沉降区干扰颗粒沉降，也能利用旋流的离心作用加速粗颗粒向锥壁移动，进一步提升分离效率。从现场运维角度来看，该结构的顶部预留了观察口与冲洗接口，当出现积料堵塞时，可通过高压水冲洗快速疏通，无需进入设备内部作业，大幅降低运维安全风险；锥壁上设置的多个取样口，可随时获取不同高度位置的矿浆浓度数据，方便操作人员实时调整运行参数，保证出水水质与底流浓度稳定达标。在配套选型时，该脱水锥的处理能力与锥段直径直接相关，设计时需根据选矿厂的尾矿排放量、矿浆浓度、颗粒级配等参数确定具体尺寸，避免出现选型过大导致投资浪费、选型过小导致处理能力不足的问题。
