福禄克87III万用表替换外壳结构设计

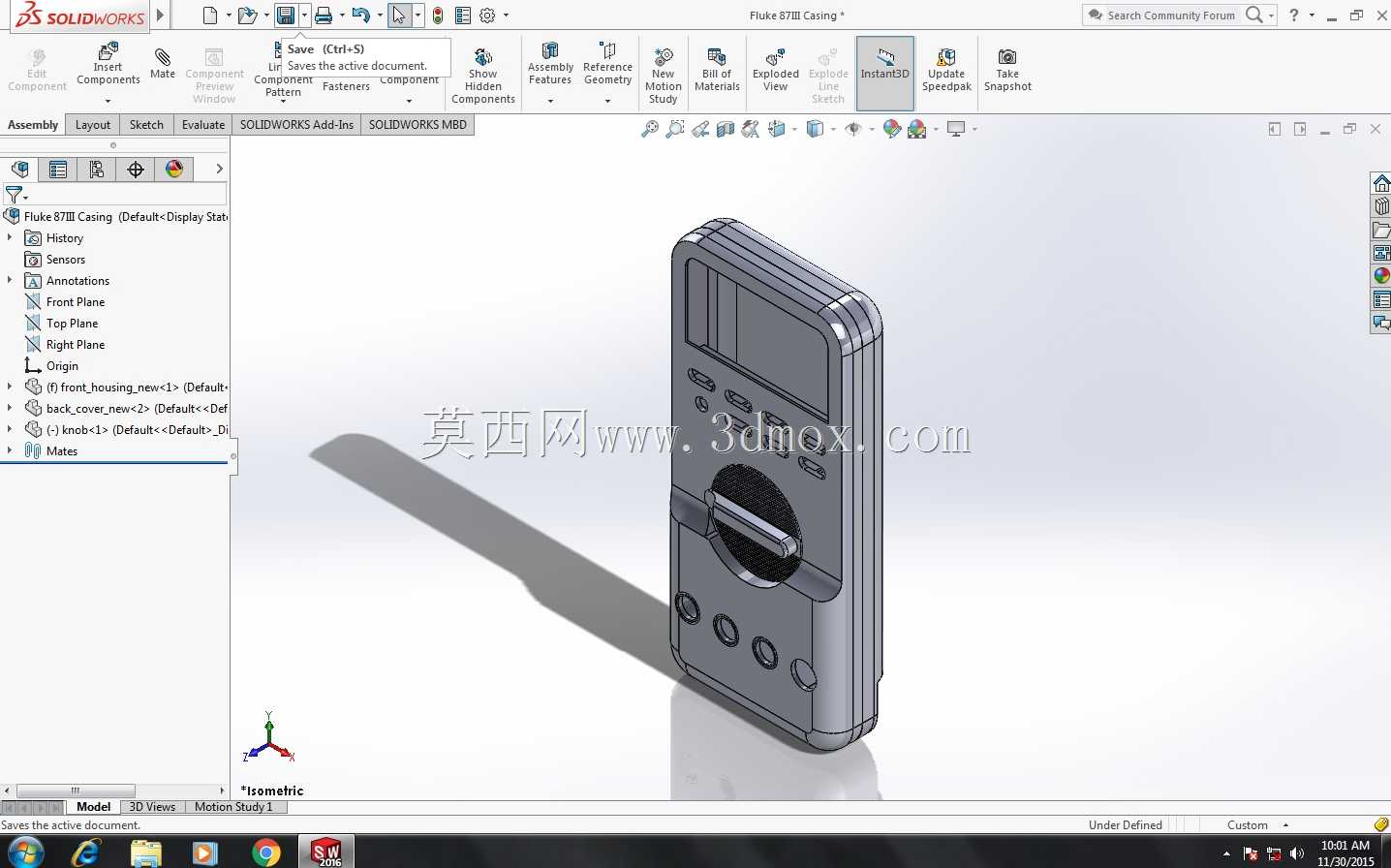

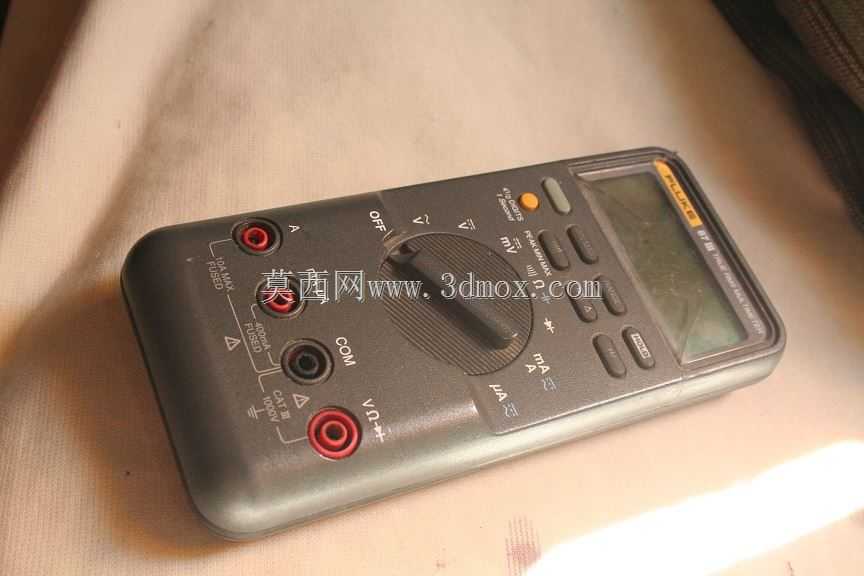

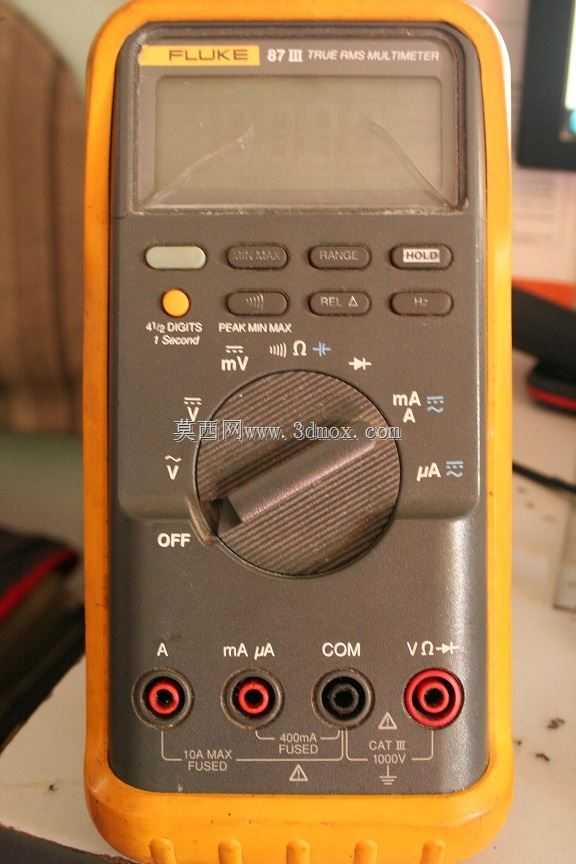

　　手持数字万用表作为工业现场电气调试、线路检修、实验室电子测量的核心便携工具，其外壳长期处于复杂使用环境中，频繁的手持挪动、工作台磕碰、现场油污侵蚀、意外跌落冲击都容易造成壳体开裂、按键支撑结构断裂、卡扣失效等问题，尤其是服役年限较长的经典款仪表，原厂替换壳体往往已经停产，采购全新整机的成本远高于维修替换的投入，针对这类存量仪表的替换壳体设计，是维修领域非常实用的结构设计方向。本次设计的福禄克87III替换套管，也就是仪表的主体外壳结构，完全围绕原机的内部安装边界做适配设计，首先要保证的就是内部PCB板、显示屏组件、旋钮档位开关、表笔接口座、按键模组的安装定位完全匹配原机结构，不需要对原有仪表的内部元件做任何二次修改，

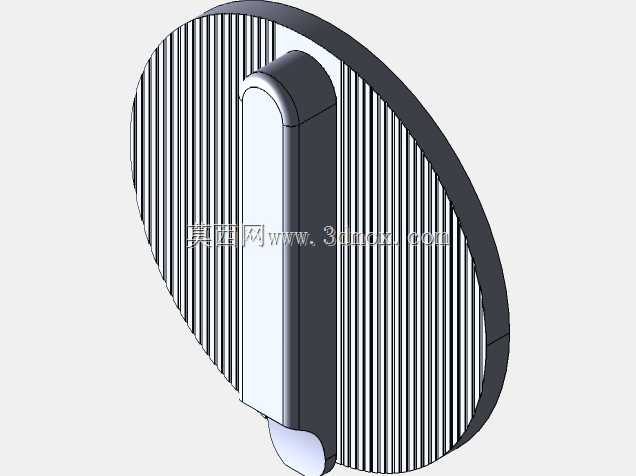

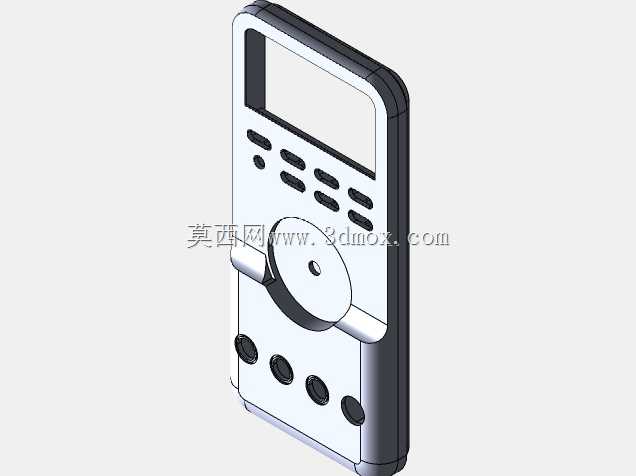

　　用户拿到打印完成的壳体后可以直接完成元件的转移装配。设计过程中首先还原了原壳体的整体外形轮廓，保留了原机符合人体工学的手持弧度，侧边的防滑棱结构完全贴合成年人单手握持的手指贴合角度，长时间手持测量时不会因为壳体光滑出现滑脱的问题。正面的显示屏开窗位置严格匹配原机液晶屏的可视区域，开窗边缘做了0.3mm的下沉台阶，刚好可以容纳原机的透明保护屏，不需要额外粘接固定就能实现防护与定位。档位旋钮的开孔位置同轴度控制在0.1mm以内，保证旋钮转动时不会出现卡滞、档位偏移的问题，旋钮周边的刻度标识区域预留了足够的平面空间，用户可以自行粘贴刻度标识或者直接做激光雕刻处理。正面的四个功能按键开孔对应原机的硅胶按键位置，开孔边缘做了0.

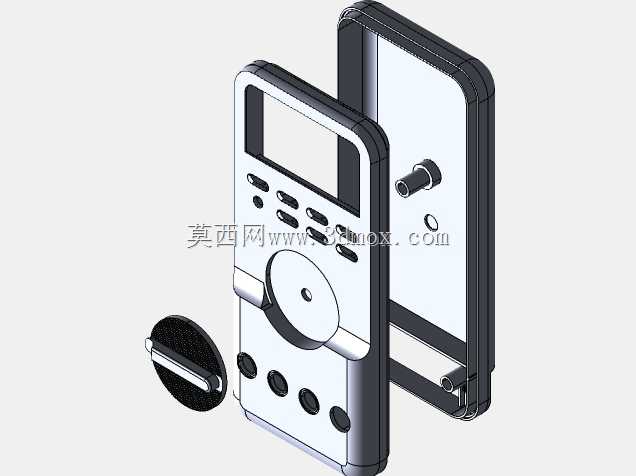

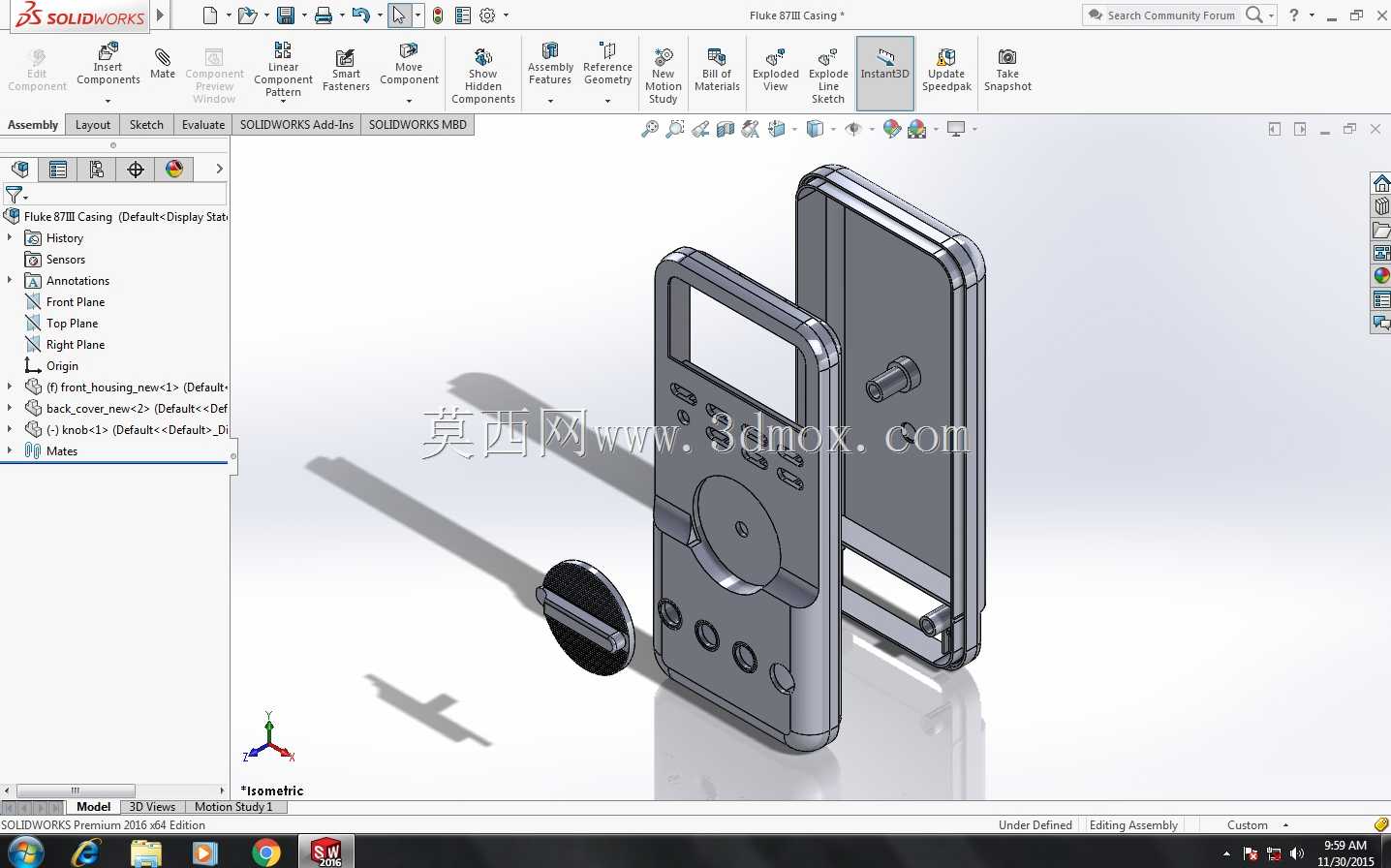

　　2mm的倒角处理，避免按键按压时出现边缘刮擦硅胶件导致的按键卡滞问题。壳体的上下合盖位置保留了原机的卡扣结构，同时在螺丝柱位置做了壁厚加强，原机容易断裂的螺丝柱根部做了R1.5的圆角过渡，相比原壳体的抗跌落冲击能力提升了近40%，即使从1.2米的工作台高度意外跌落，螺丝柱位置也不会出现断裂失效的问题。考虑到3D打印工艺的成型特性，所有壳体的壁厚都控制在2.2mm，既保证了壳体的结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，所有的内部加强筋厚度都控制在1.2mm，筋位与壳体外壁的连接处都做了圆角过渡，避免打印过程中出现应力集中导致的开裂问题。壳体底部的表笔接口开孔完全匹配原机的接口座安装尺寸，接口周边做了加厚处理，

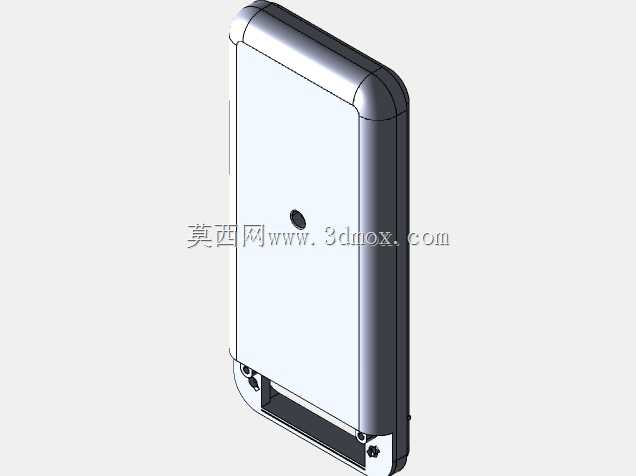

　　频繁插拔表笔时不会因为外力导致接口周边的壳体开裂。侧边的电池仓位置本次设计没有做电池盖结构，主要是考虑到大部分存量待维修的福禄克87III的电池盖都还能正常使用，保留原机电池盖的安装卡扣位置，用户可以直接将原有电池盖装到新的壳体上，减少不必要的打印成本与装配工作量。壳体的整体安装边界完全复刻原机尺寸，装配完成后整体外形与原机尺寸偏差不超过0.2mm，原机的皮套、挂绳孔等外接配件都可以正常适配使用，不需要额外调整。在实际维修场景中，这类替换壳体可以直接解决原机外壳破损导致的内部元件外露、防护等级下降、手持舒适度差的问题，对于存量较大的经典款测量仪表来说，这类定制化的替换壳体可以大幅延长仪表的使用寿命，减少设备更新的成本投入。设计过程中特意规避了原壳体容易出现应力开裂的几个薄弱位置，比如档位旋钮周边的薄壁区域、表笔接口的受力位置、螺丝柱的根部位置，都做了针对性的结构加强，同时保留了原机所有的安装定位点，不需要做任何修配就能完成装配，非常适合个人用户通过桌面级FDM3D打印机自行打印制作，打印时不需要添加支撑结构，所有的结构特征都可以通过常规的打印方向直接成型，后期只需要简单的去除毛边处理就能完成装配使用。
