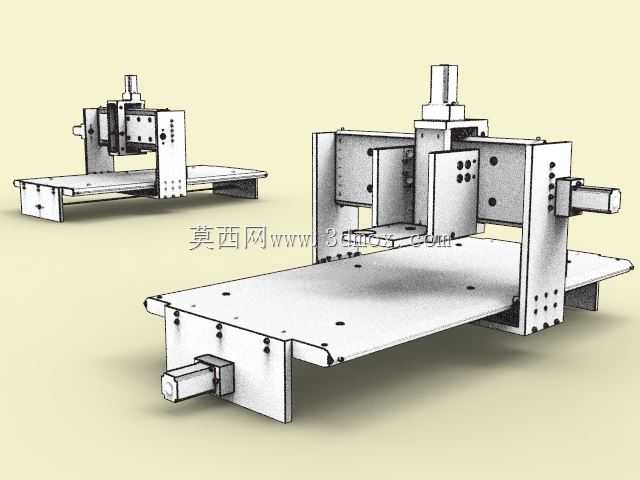

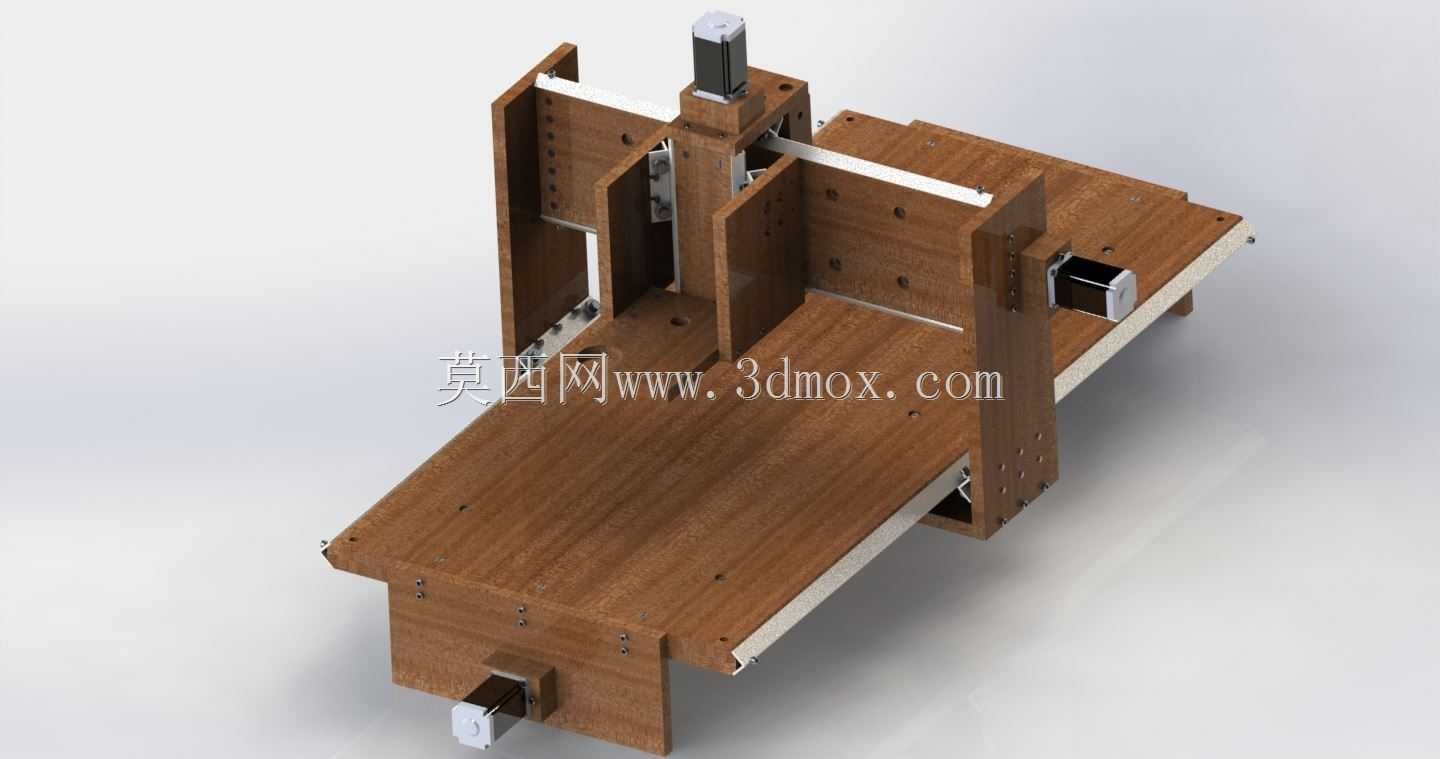

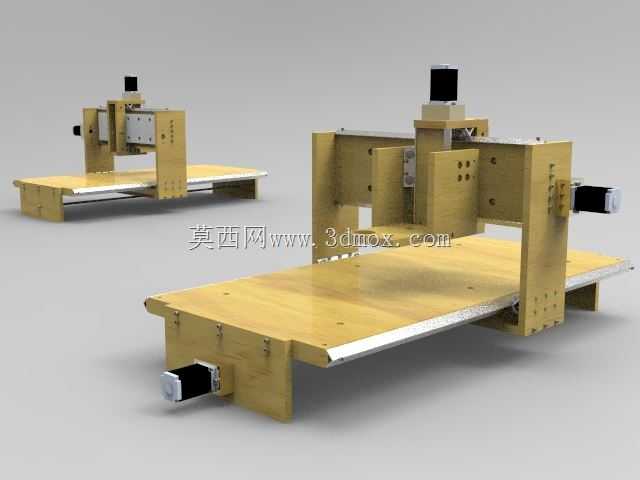

桌面级DIY木质框架数控雕刻加工装置

　　这套小型数控加工装置的设计定位，是面向个人工作室、创客空间以及小型加工场景的轻量化加工需求，区别于工业级重型数控设备的大占地、高成本特性，它采用木质层板作为主体机架材料，在保证结构刚性满足软质材料加工需求的前提下，大幅压缩了设备整体制造成本与组装难度，普通具备基础动手能力的使用者即可完成整机组装调试。从实际应用场景来看，这类小型数控装置可覆盖亚克力板薄切割、软金属表面刻字、木质板材浮雕加工、PCB电路板铣制、塑料零件小批量打样等多种作业需求，尤其适合非标小零件的快速试制环节，无需占用大型机床的排产档期，在桌面工位即可完成从设计文件到实体零件的转化，大幅缩短小批量试制的响应周期。

　　从功能特性上看，设备采用经典的三轴龙门运动架构，X轴负责工作台的前后进给，Y轴带动龙门架实现左右方向的位移，Z轴搭载加工主轴完成上下方向的进刀与退刀动作，三个运动轴均采用直线光轴作为导向支撑，配合丝杠传动结构，可保证运动过程中的定位精度满足常规小件加工的公差要求。主轴部分采用高速风冷电主轴，可适配不同直径的铣刀、刻刀等加工刀具，通过夹头更换即可快速切换加工刀具，适配不同材质的加工作业需求。机架的木质板材采用多层叠合的高密度板材，所有连接位置均采用螺栓加预埋螺母的连接方式，避免木质材料反复拆装出现的滑牙问题，同时在受力集中的主轴安装座、导轨固定座位置，额外加装了金属加强衬板，分散局部应力，避免长期运动振动导致的机架开裂、松动问题。

　　设计思路上，整套结构优先考虑了加工与组装的便捷性，所有木质结构件均可通过普通的木工切割设备完成下料，不需要专用的金属加工机床即可制作所有机架零件，大幅降低了自制门槛。运动轴的安装基准面在板材下料时就通过铣平处理保证平面度，组装时只需要按照定位孔位依次固定导轨、丝杠、驱动电机即可，不需要反复调校导轨平行度，降低了组装的调试难度。设备的走线全部采用内嵌式线槽设计，所有驱动电机的线缆都沿着机架内侧的预留线槽布置，避免运动过程中线缆与运动部件发生剐蹭，同时也让整机外观更加整洁，减少外露线缆带来的安全隐患。

　　从安装边界与尺寸来看，整套设备的占地面积仅相当于普通台式电脑主机的桌面占用空间，工作台的有效加工行程覆盖常规小件加工的尺寸需求，可放置A4幅面以内的加工板材，设备整体高度控制在桌面设备的合理区间，不需要额外加高工作台或者预留顶部吊装空间，普通的家用或者工作室桌面即可承载放置。设备的驱动控制部分可放置在机架下方的空余空间，不需要额外占用桌面位置，整体布局紧凑。在安装调试时，只需要保证设备放置的桌面水平，即可完成初始的水平调校，不需要额外浇筑设备基础或者做地脚固定，设备自身的重量即可保证加工过程中的稳定性，不会因为高速切削的振动出现设备移位的问题。

　　在实际使用过程中，这套结构的设计还预留了足够的改装升级空间，比如后续可将木质机架更换为铝型材机架提升整体刚性，或者更换更高功率的主轴提升硬金属加工能力，也可加装第四轴旋转轴实现圆柱面的雕刻加工作业，基础的三轴架构预留了足够的扩展接口，不需要对主体结构做大规模改动即可完成功能升级。设备的行程限位开关全部安装在各轴的运动极限位置，可在运动超程时及时触发停机，避免撞机导致的刀具损坏或者机架变形，安全防护设计覆盖了日常使用的常见风险点，即使是初次接触数控设备的使用者，也能在简单学习后安全操作设备完成加工作业。
