探针卡分析仪PRVX接口板结构设计

　　在半导体晶圆测试、芯片封装验证环节，探针卡作为连接测试仪器与晶圆引脚的核心载体，其接触阻抗、针位精度直接决定测试数据的可靠性，而配套的探针卡分析仪接口板，是实现探针卡性能参数校准、针卡状态预检的关键适配部件，本次设计的PRVX接口板，正是针对探针卡分析仪与多规格探针卡之间的信号转接、定位承载需求开发的专用结构件。从实际产线应用场景来看，该接口板主要部署在晶圆测试车间的探针卡维护工位，日常承担两类核心功能：一是作为信号中转载体，将探针卡采集的微电压、微电流信号无衰减传输至分析仪的采集端口，避免信号传输过程中的阻抗不匹配、电磁干扰问题；二是作为机械定位基准，为待检测的探针卡提供统一的安装定位面，保证探针卡与分析仪测试端口的相对位置精度，

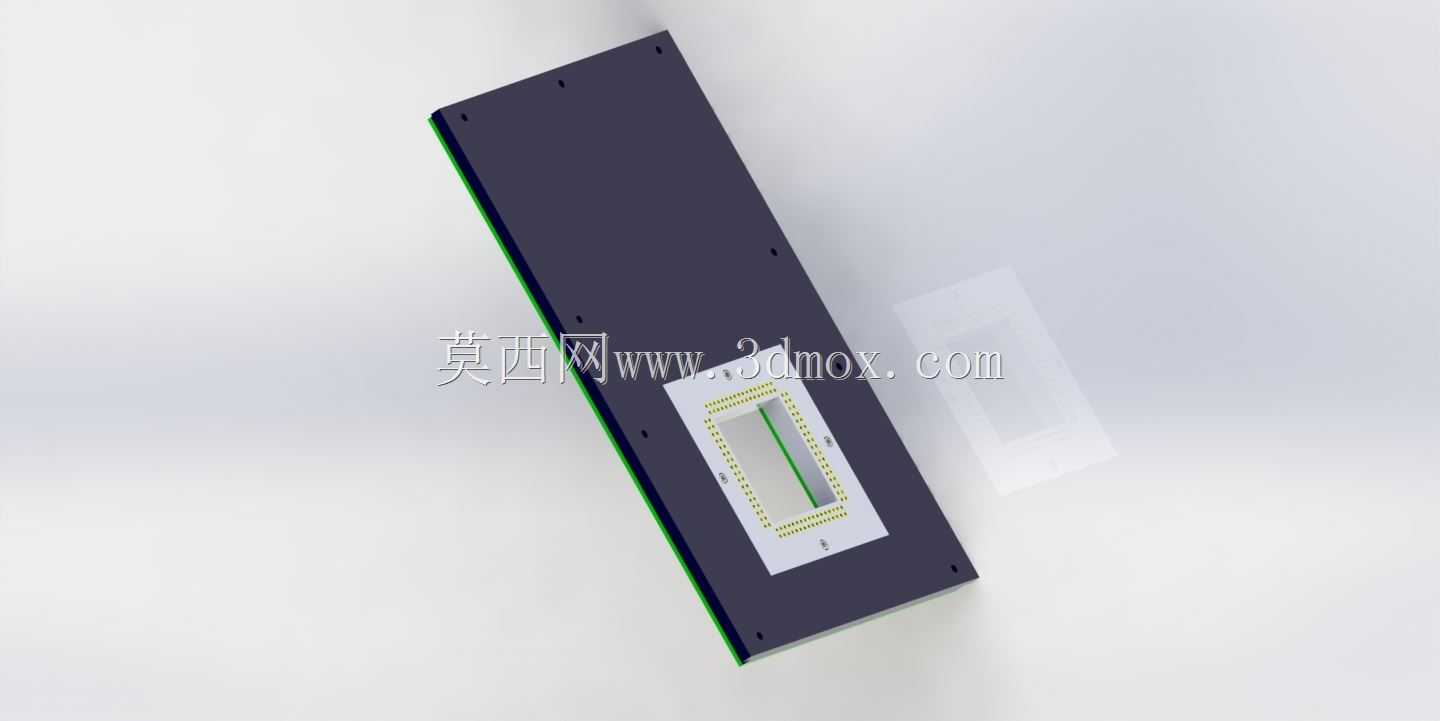

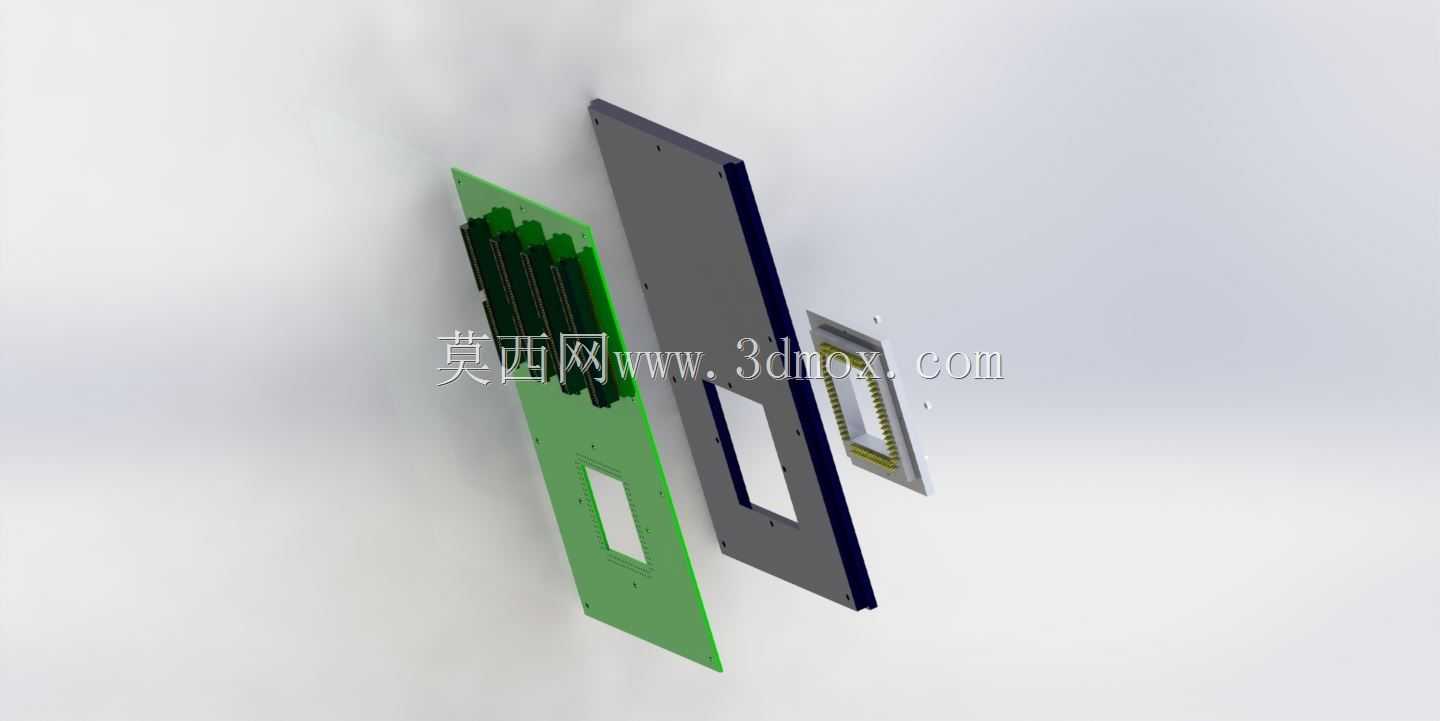

　　避免因安装偏移导致的针位检测误差。设计过程中首先明确了安装边界约束，接口板整体采用分层叠装结构，分为绝缘承载基层、信号屏蔽层、定位安装层三个部分，其中绝缘承载基层选用玻纤环氧板材质，兼顾绝缘性能与结构刚性，厚度控制在8mm，保证多次拆装后不会出现翘曲变形；信号屏蔽层采用0.5mm厚的覆铜层压结构，覆盖除信号走线区域外的全部板面，可有效隔绝车间内变频设备、伺服电机产生的电磁干扰，保证微伏级测试信号的传输稳定性；定位安装层采用硬质阳极氧化铝合金材质，表面加工有与探针卡定位销匹配的高精度定位孔，孔位公差控制在±0.02mm，同时预留了对应不同规格探针卡的可调安装腰孔，可兼容6英寸晶圆测试用探针卡的安装需求。在结构细节处理上，

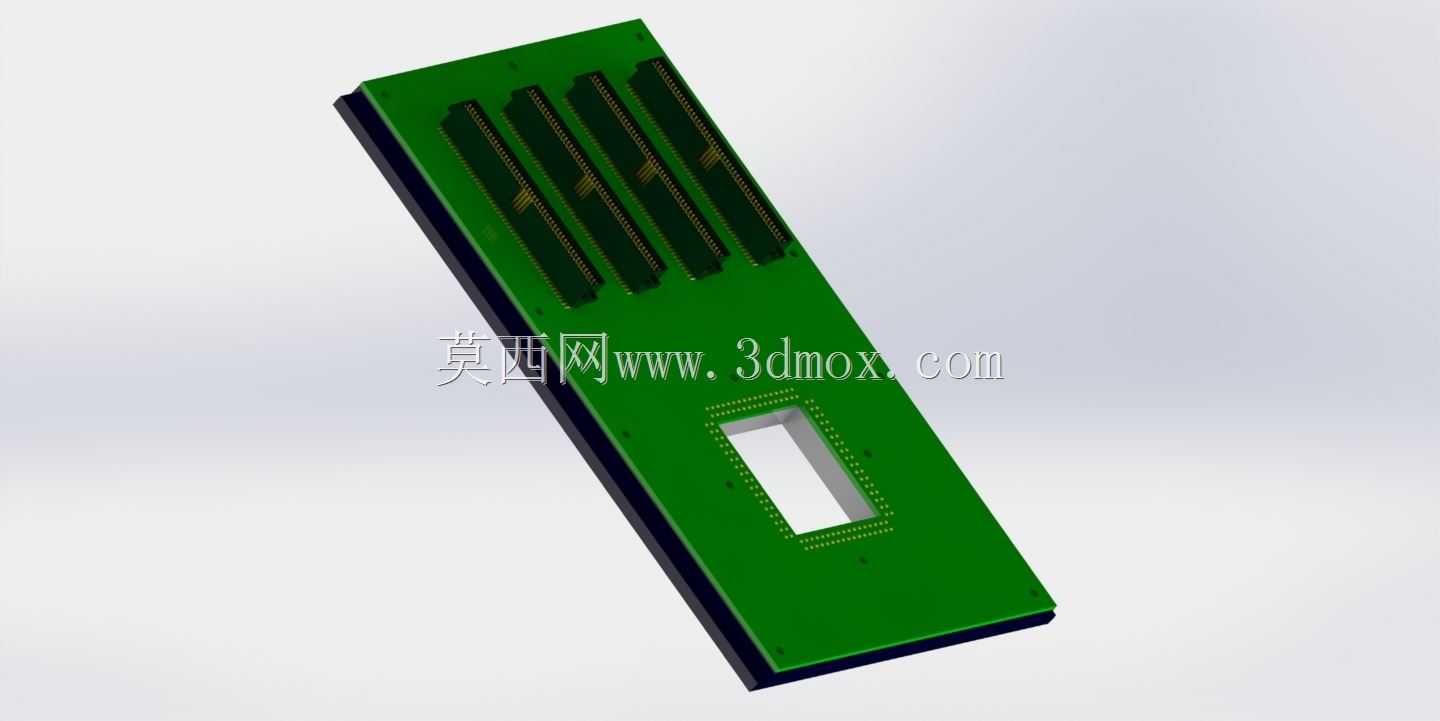

　　接口板上的信号过孔全部采用沉金工艺处理，降低接触电阻，避免长期使用后出现氧化导致的信号衰减；板体边缘设计有导向斜边，在装入分析仪卡槽时可自动导正，避免硬插导致的板边磕碰、接插件损伤；针对高频信号传输的需求，关键信号走线全部做等长处理，走线阻抗控制在50Ω，匹配高速测试信号的传输要求，减少信号反射带来的检测误差。从实际使用的角度出发，设计时充分考虑了工位的操作便利性，接口板的锁紧结构采用快拆式压块设计，无需额外工具即可完成探针卡的装夹与拆卸，单次换型时间可控制在30秒以内，适配产线高频次的探针卡检测需求；板体表面预留了清晰的对位标识线，操作人员可快速确认探针卡的安装方向，避免反装导致的接插件损坏。同时，

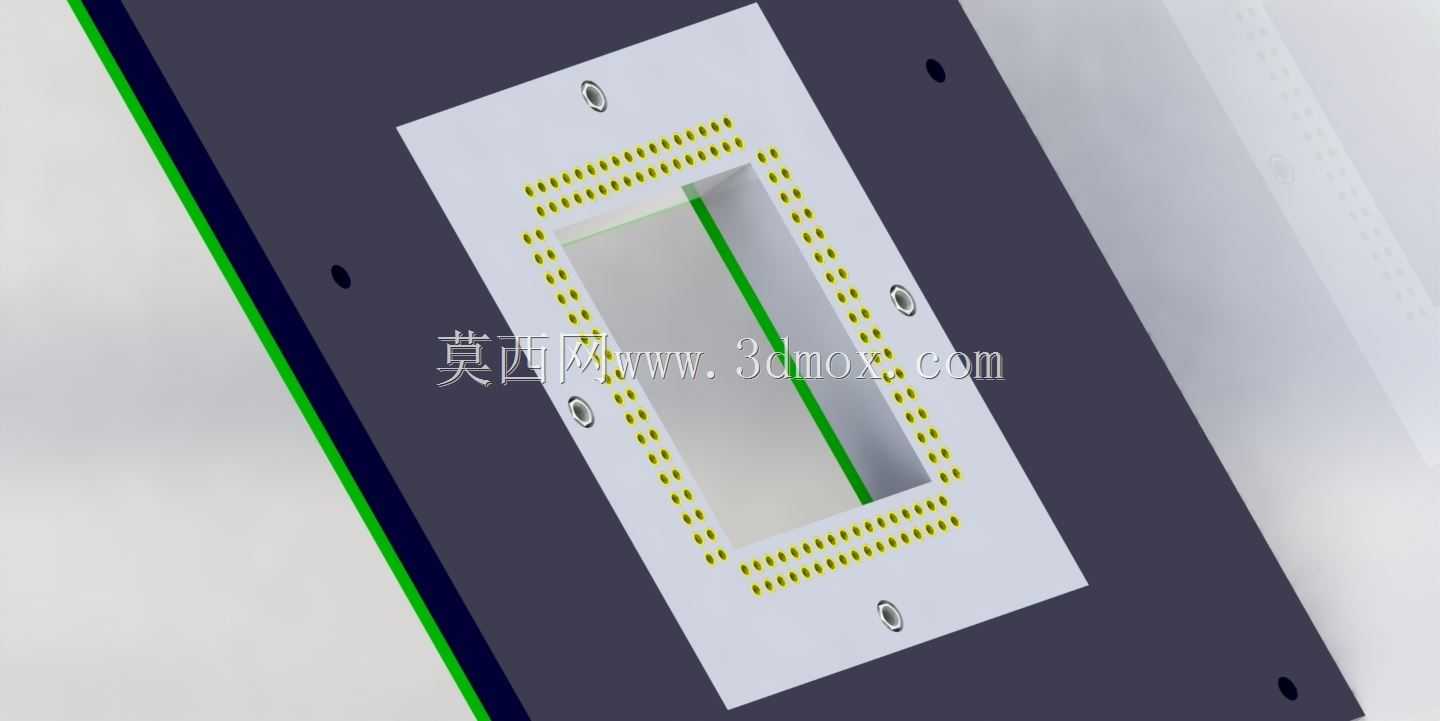

　　接口板与分析仪主机的连接部分采用浮动式接插件设计，可补偿±0.1mm的安装位置偏差，避免长期插拔导致的接插件针脚弯曲、接触不良问题，提升部件的使用寿命。在结构强度校核阶段，针对板体的受力场景做了专项优化，在定位孔、安装压块的受力位置增加了局部加厚结构，避免多次装夹后出现板体开裂、螺纹滑牙问题；板体的非功能区域做了轻量化镂空处理，在保证整体刚性的前提下降低部件重量，减少搬运、安装过程中的操作负担。不同于通用型接口板，该款PRVX接口板专门针对探针卡分析仪的测试场景做了适配，板上预留了测试针接触的避让窗口，窗口边缘做了倒角处理，避免探针移动过程中与板体发生剐蹭导致针尖损伤；窗口的尺寸公差经过反复校核，既保证足够的探针活动空间，又能对探针卡的安装位置起到辅助限位作用。在安装尺寸匹配上，接口板的整体外形尺寸与分析仪的安装卡槽完全适配，板体底部设计有定位凸台，装入卡槽后可自动锁定Z向位置，保证接插件的啮合深度符合设计要求，避免出现接触不到位、信号瞬断的问题。从实际测试验证的效果来看，该接口板安装后，探针卡的接触阻抗检测重复精度可控制在0.01Ω以内，针位坐标检测偏差不超过5μm，完全满足晶圆测试前的探针卡校准需求；分层结构的设计也使得后期维护更加便捷，信号层出现故障时可单独拆解更换，无需整体报废，降低了工位的耗材使用成本。
