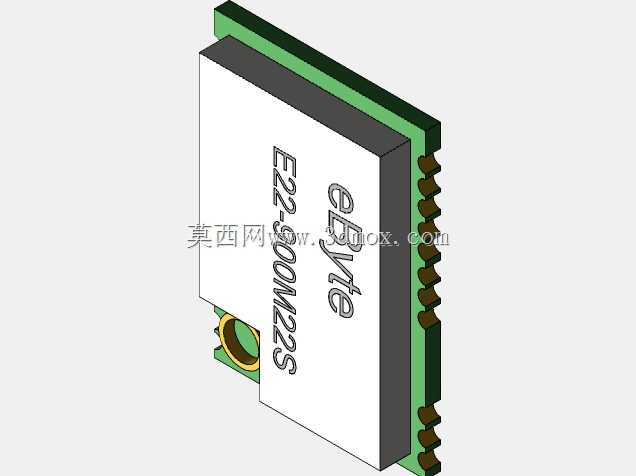

E22-900M22S无线LoRa射频通讯模块

　　这款基于SX1262芯片设计的LoRa射频模块，在工业无线数据采集场景中有着极高的适配性，常被用于智能厂区的设备状态透传、农业墒情监测节点组网、楼宇能耗数据无线回传等场景，相比传统蓝牙、WiFi类短距通讯方案，其在复杂遮挡环境下的通讯穿透能力更强，空旷环境下通讯距离可达数公里级别，能够大幅降低现场布线的施工成本，尤其适合分散点位的低速数据传输需求。从结构设计层面来看，模块采用PCB板载邮票孔焊接方式，整体为矩形贴片式结构，主体屏蔽罩采用金属冲压成型，完全覆盖核心射频电路区域，一方面能够屏蔽外界电磁干扰对射频信号的影响，另一方面也可以避免模块自身的射频信号对外围敏感器件造成串扰，屏蔽罩侧面预留的定位缺口，

　　能够在SMT贴片加工时配合治具完成精准对位，降低批量生产时的贴片偏移不良率。模块侧边的半孔焊盘按照标准2.54mm间距排布，除了电源、通讯IO引脚之外，还预留了天线馈点的专用焊盘，板载的IPEX天线座可以直接连接外置高增益天线，也可以根据产品结构需求直接在主板上绘制PCB天线，适配不同的安装空间要求。在安装边界设计上，模块整体厚度控制在极低的水平，屏蔽罩顶面到PCB背面的总厚度不超过3mm，能够适配紧凑型手持终端、嵌入式采集终端的内部堆叠空间，PCB板边缘预留的工艺边在贴片完成后可以直接分板去除，不会占用额外的主板安装面积。设计过程中需要重点关注模块的净空区域要求，天线馈点周边10mm范围内不能布置金属构件、高频走线，

　　否则会直接影响天线的驻波比，导致通讯距离大幅缩短，同时模块的电源引脚入口处需要预留π型滤波电路的焊盘位置，在不同供电纹波的主板上可以灵活搭配滤波电容、磁珠，保证射频芯片供电的稳定性，避免出现通讯丢包的问题。从实际选型适配的角度来看，这款模块的引脚定义兼容同封装尺寸的多款LoRa模组，在产品迭代时可以直接替换焊接，不需要重新修改主板的PCB布局，能够大幅缩短硬件改板的周期。模块底部的PCB区域没有布置过高的元器件，在回流焊过程中可以保证模块整体与锡膏的充分接触，减少虚焊、立碑等SMT工艺问题，屏蔽罩与PCB之间采用焊接固定，在高低温循环测试场景下不会出现屏蔽罩脱落、移位的问题，能够满足工业级产品-40℃到85℃的工作温度范围要求。

　　在结构堆叠时需要注意，模块的金属屏蔽罩不能与周边的金属结构件直接接触，避免出现天线短路的问题，若产品外壳为金属材质，需要在天线对应位置预留非金属天线窗口，或者将天线引出到外壳外部，保证射频信号的正常辐射。对于三维建模人员来说，搭建该模块模型时需要准确还原邮票孔焊盘的位置尺寸、屏蔽罩的倒角细节以及IPEX天线座的安装高度，在做整机结构干涉检查时，要预留出模块焊接后的公差余量，尤其是高度方向需要预留0.2mm的安全间隙，避免组装时外壳压到屏蔽罩导致模块损坏。同时要注意天线区域的结构避让，不能在净空区布置金属固定柱、电池等导电部件，保证模块的射频性能能够达到设计指标。
