ISP4520无线通信模块三维结构模型

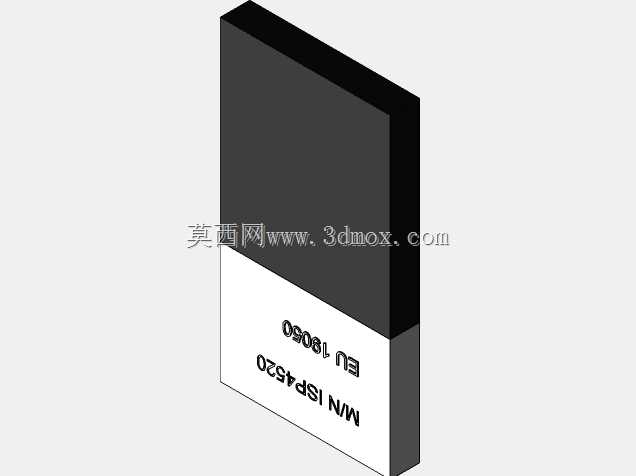

　　在做低功耗物联网终端的结构设计时，这类集成多协议的通信模块往往是整机结构适配的核心部件，ISP4520作为集成BLE与LoRa双通信能力的SIP模块，在各类低功耗广域物联网场景里的适配需求非常广泛，从园区资产定位标签、农业环境监测节点到工业现场的无线传感终端，都能见到这类模块的应用。做这类模块的三维建模时，首先要明确的是模块的安装边界，这类表贴式模块在PCB上的占用空间、焊盘位置、器件高度都是结构设计时必须卡死的参数，模型里完整还原了模块的长方体封装外形，上下分层的结构特征清晰，上半部分为屏蔽罩结构，下半部分为模块丝印标识区域，丝印内容的位置和实际器件完全对应，方便结构工程师在做整机布局时快速识别模块方向，避免贴装反向的问题。

　　从实际应用角度看，这类模块的屏蔽罩高度直接决定了终端外壳的内部净空要求，建模时严格按照器件实际外形还原了屏蔽罩的厚度与边缘倒角，在做外壳设计时可以直接参考模型做避让，不需要额外预留冗余空间，能有效压缩终端产品的整体厚度。模块底部的焊盘布局虽然在外观模型上没有完全呈现，但整体外形尺寸的精准度可以满足结构堆叠阶段的布局需求，在做方案初期的PCB堆叠评估时，直接导入该模型就能快速确认模块和周边电池、天线、传感器件的位置干涉情况，不需要等到拿到实物样品再调整结构，能大幅缩短前期方案迭代的周期。在设计思路上，这类通信模块的模型重点还原外部装配相关的所有特征，包括模块的整体长宽高尺寸、边角的处理、表面丝印的位置，不需要还原内部的芯片走线结构，

　　因为结构设计阶段只需要关注外部的装配干涉问题，内部结构对于整机结构设计没有参考价值，反而会增加模型的文件体积，影响装配时的软件运行流畅度。实际项目里，很多低功耗传感终端的结构空间非常紧凑，比如佩戴式的人员定位标签、管道上安装的微小型压力监测节点，内部空间往往是以毫米为单位做抠减的，这时候精准的模块三维模型就显得尤为重要，如果模型尺寸有偏差，很容易出现后期打样时外壳和模块干涉、屏蔽罩顶到外壳内壁的问题，轻则需要打磨外壳，重则需要重新开模，造成不必要的成本损失。这个模型的外形还原度足够支撑前期的结构方案评审，在做整机的防水结构设计时，也可以参考模块的高度来设计密封腔的内部深度，确认模块和密封筋位的距离是否满足安规要求的电气间隙。另外，

　　这类双协议模块在布局时往往需要搭配外置或者板载天线，模型的位置基准准确，可以在装配环境里直接以模块的安装面为基准，预留出天线的净空区域，避免金属外壳或者其他结构件遮挡天线信号，影响通信距离和蓝牙连接的稳定性。很多刚接触物联网结构设计的工程师容易忽略通信模块的高度公差，在建模时这个模型按照器件的标称最大高度做了还原，设计时可以直接基于这个尺寸做公差预留，不需要额外查找规格书确认最大外形尺寸，能减少前期选型阶段的资料核对工作量。从模块本身的功能特性来看，它同时支持短距离蓝牙连接和远距离LoRa传输，在做网关类产品的结构设计时，也可以用这个模型做内部多模块的堆叠布局，确认多个模块并排安装时的间距是否满足电磁屏蔽的要求，避免模块之间的信号串扰影响通信性能。模型的外观面做了分色处理，屏蔽罩的金属质感和底部丝印面的白色基材区分明显，在做产品渲染或者方案汇报时，能直观展示内部器件的布局情况，不需要额外给模型附材质就能达到清晰的展示效果。对于做非标物联网终端定制的结构工程师来说，这类通用通信模块的精准三维模型是日常设计工作里的常用基础模型，积累这类准确的器件模型，能有效提升日常的结构设计效率，减少反复核对器件尺寸的时间，也能降低因为尺寸不符导致的设计返工概率。
