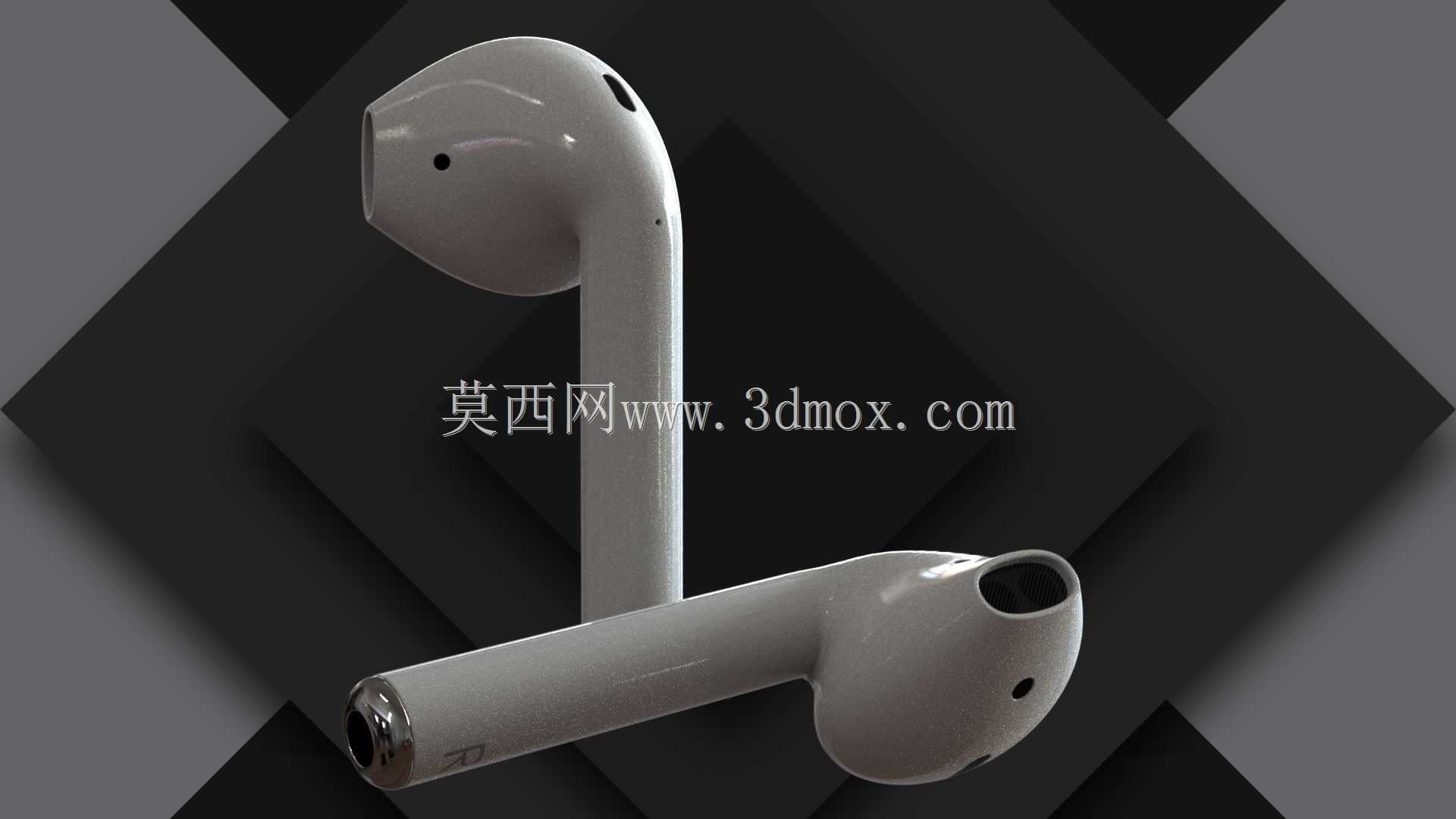

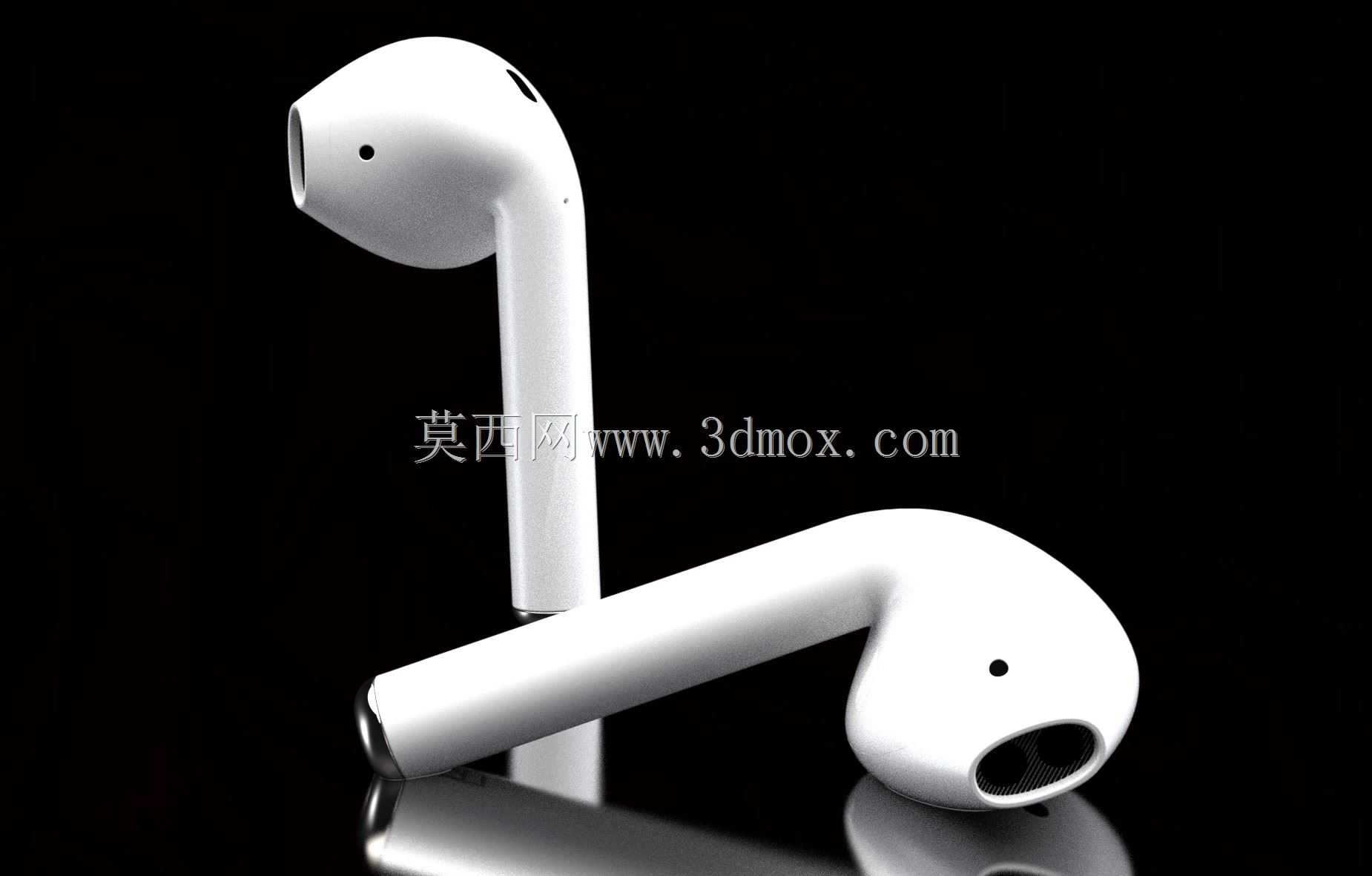

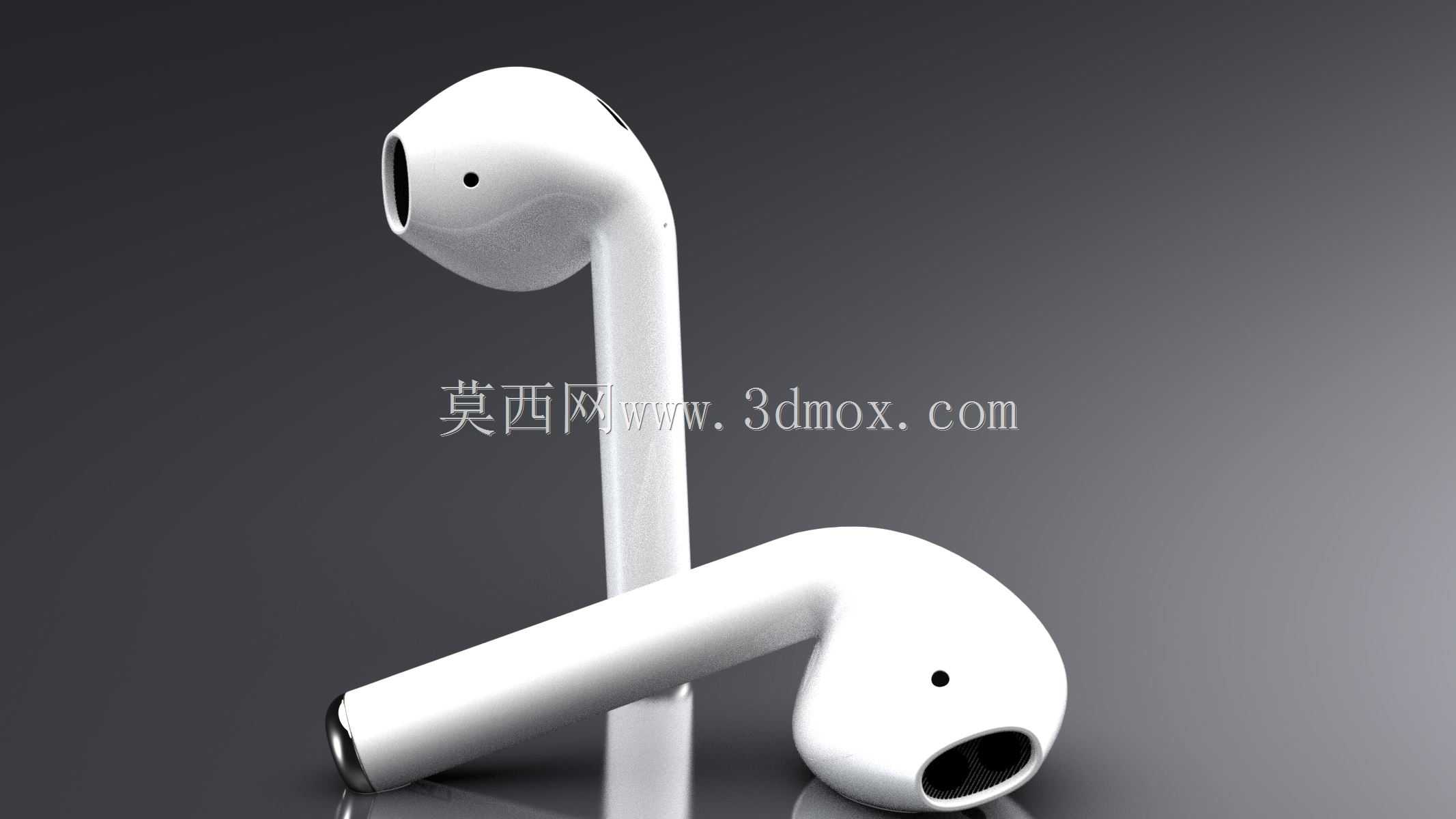

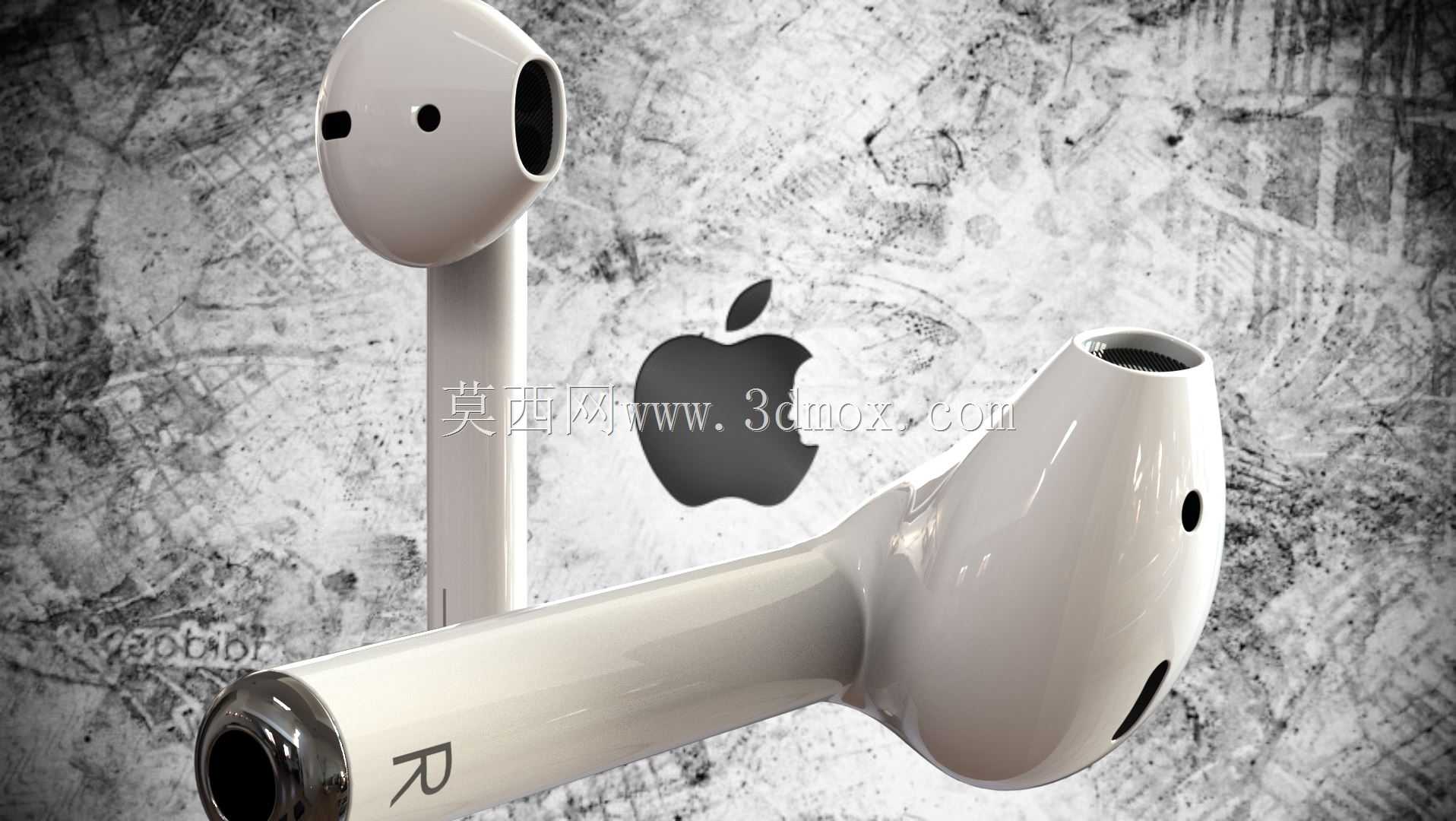

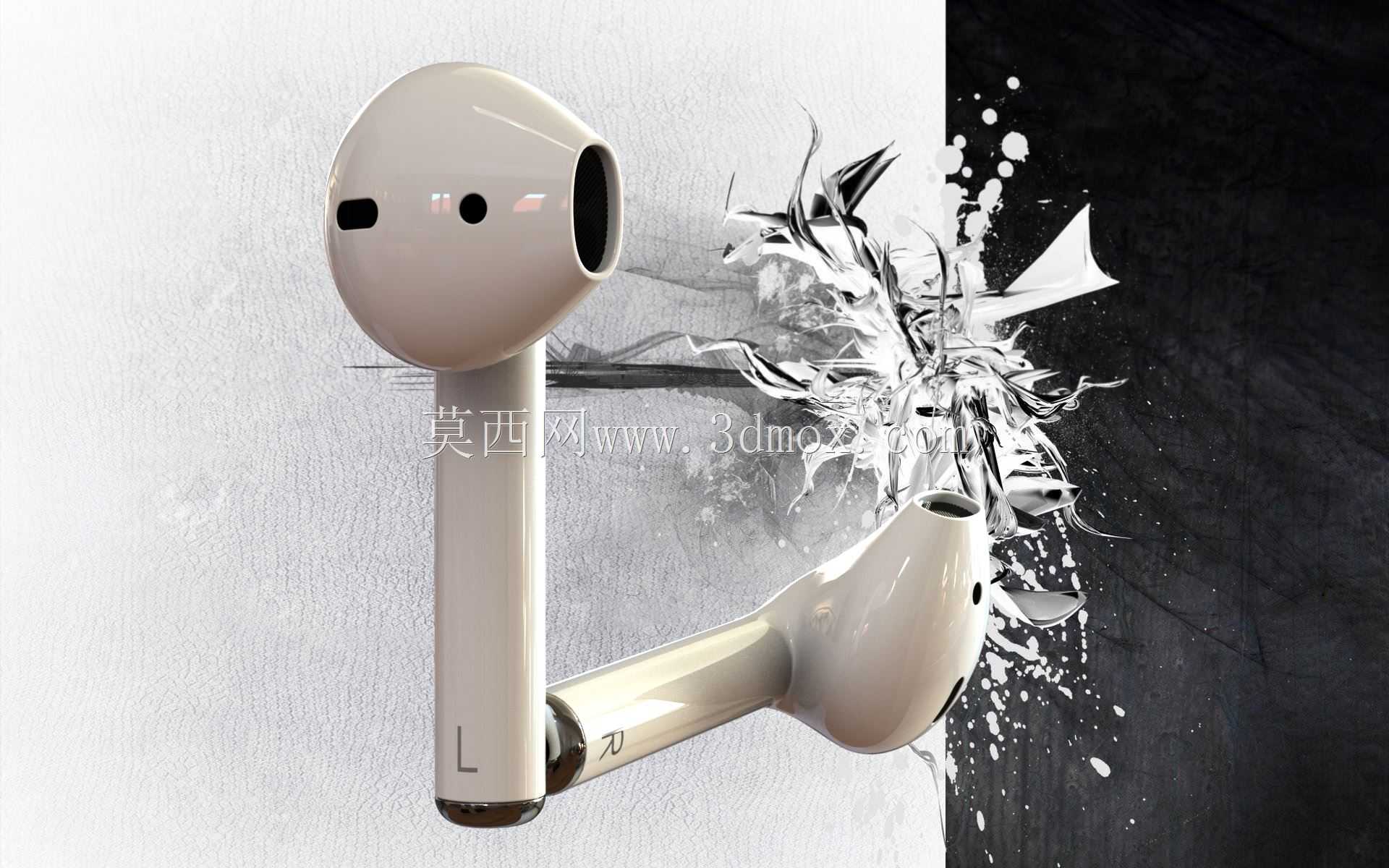

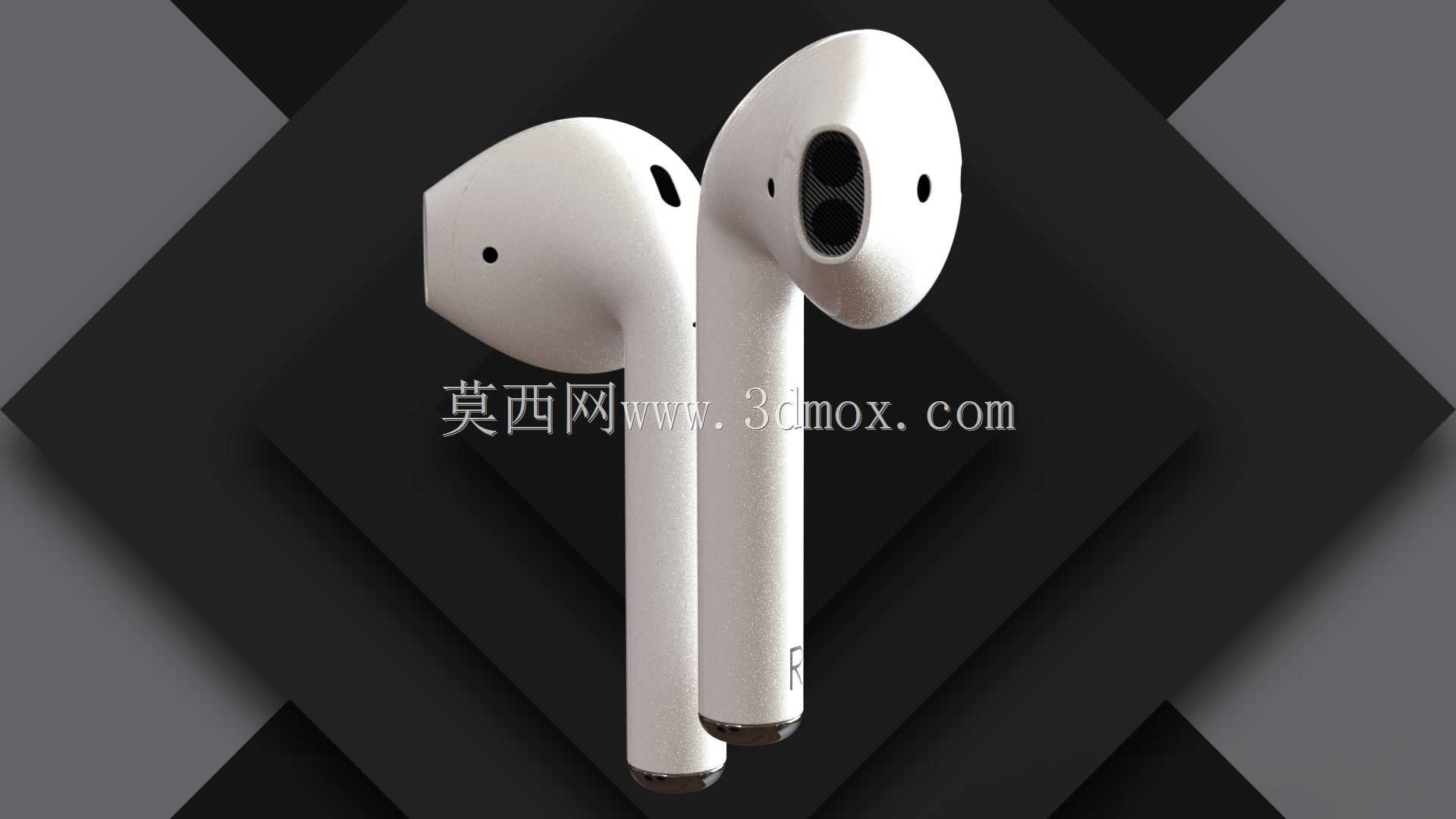

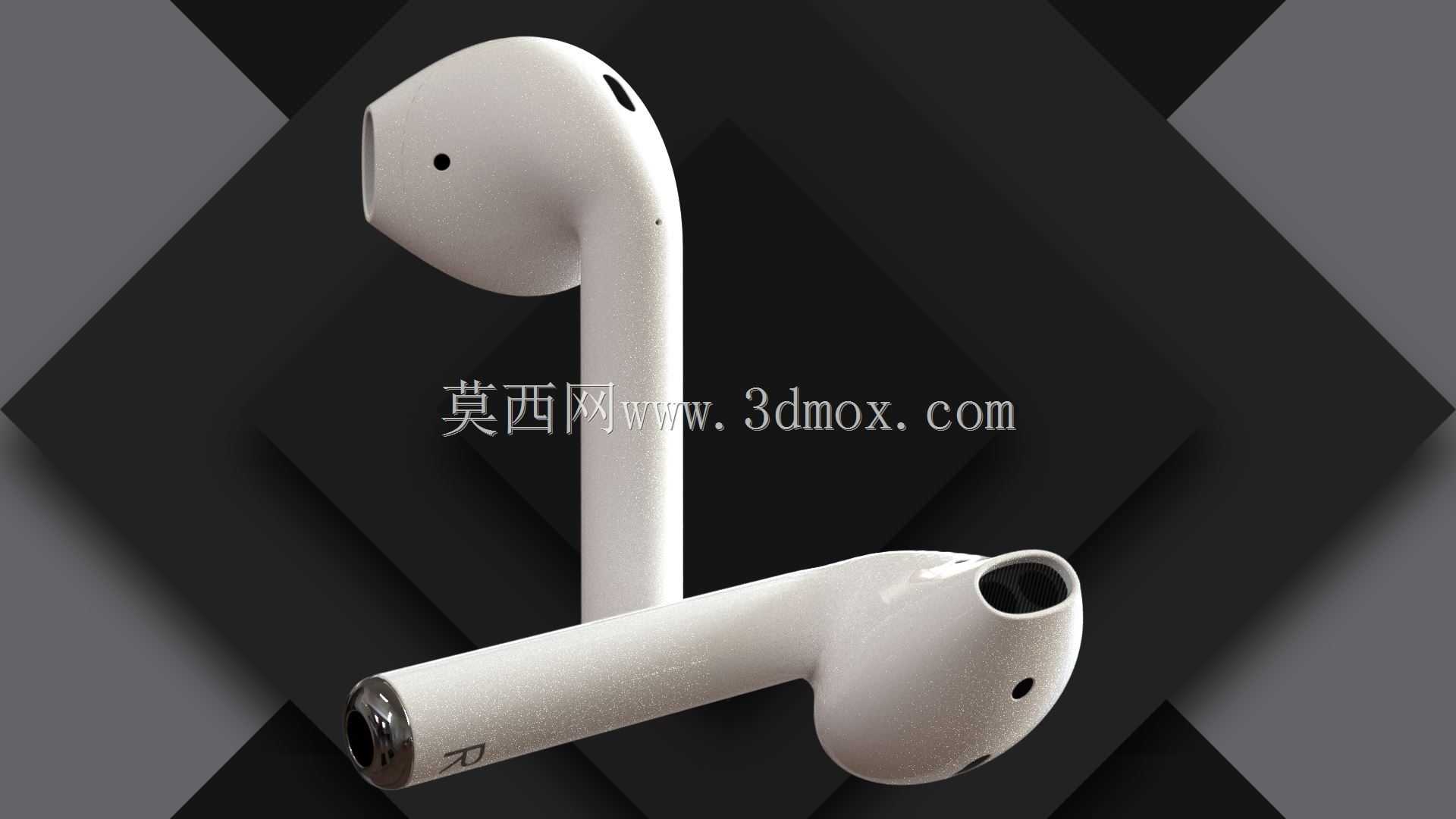

半入耳式真无线蓝牙耳机外观结构设计

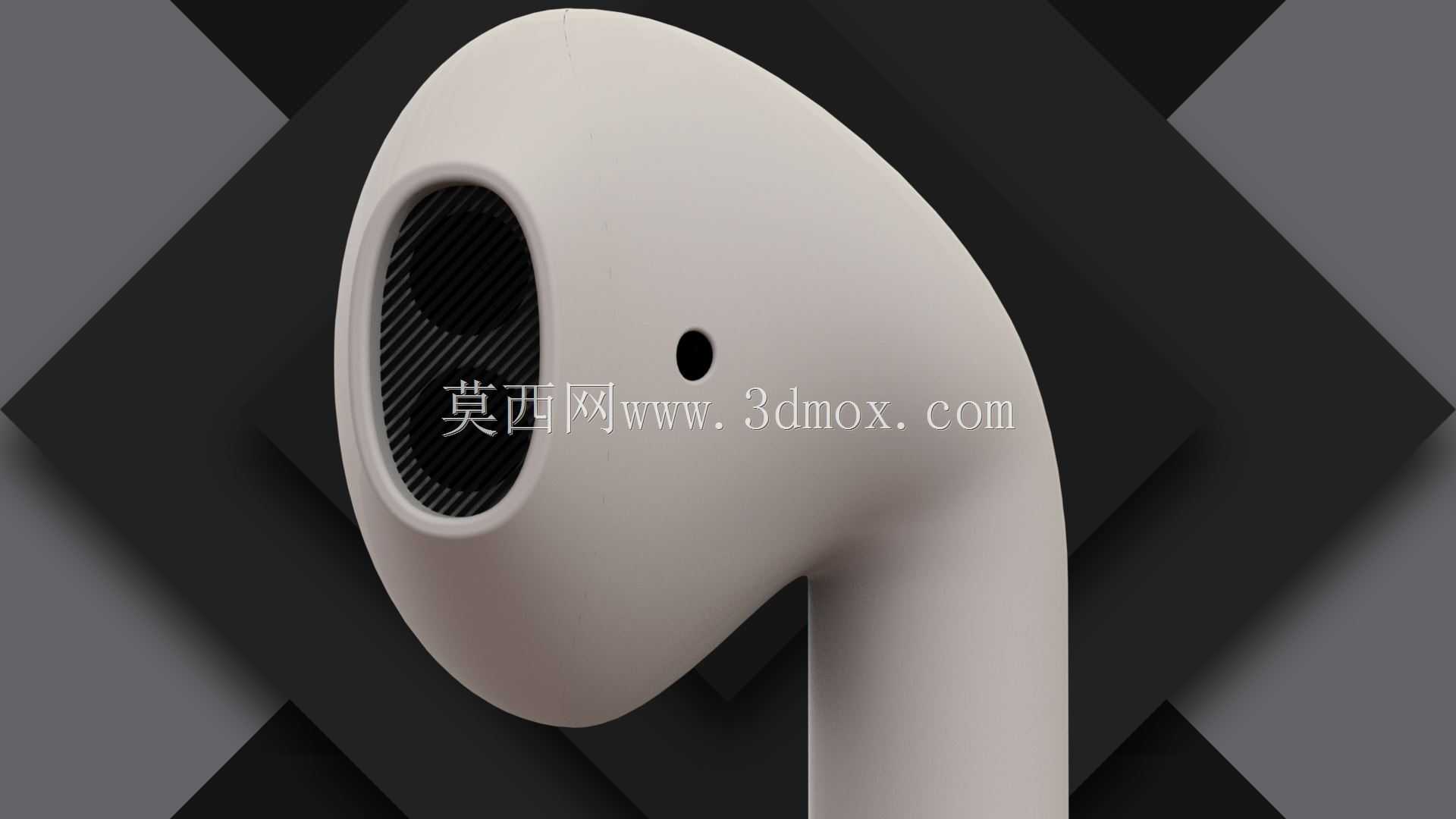

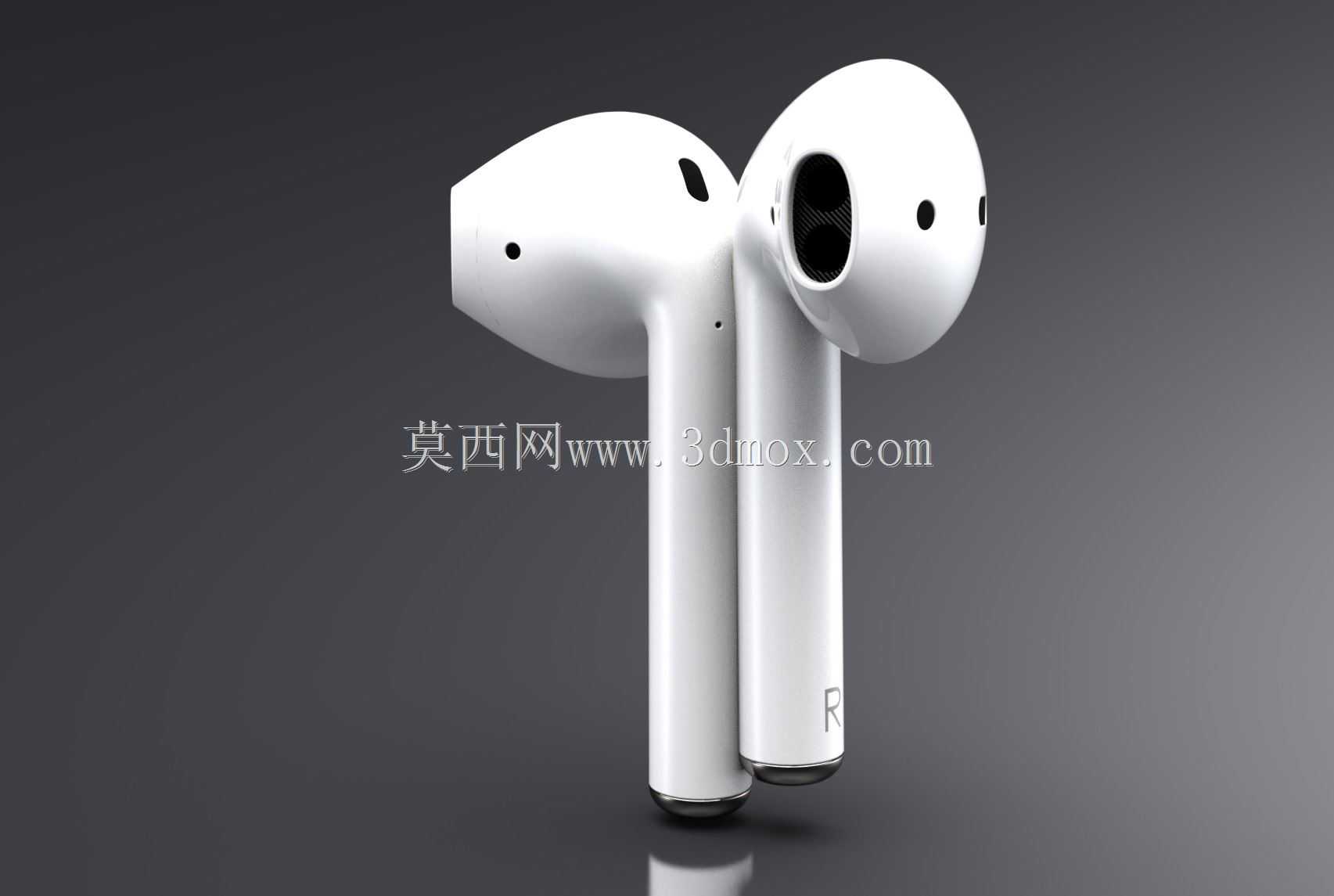

　　本次呈现的半入耳式真无线蓝牙耳机结构模型，在建模阶段优先围绕日常佩戴的人机适配逻辑展开，先从耳廓与耳道入口的贴合曲面入手，提取人体耳甲腔区域的平均轮廓数据作为外形基准，避免佩戴时出现过度挤压或者容易滑落的问题。耳机柄与耳塞腔体的过渡区域采用连续顺滑的曲面衔接，没有突兀的棱角，既保证了外观的整体性，也能在日常拿取、佩戴过程中减少与衣物、耳廓的剐蹭。出声孔位置的设计对准耳道自然朝向，在模型中预留了出声通道的内部空间，同时在腔体外侧设置了泄压孔位，平衡耳道内外的气压差，缓解长时间佩戴的闷堵感。耳机柄内部预留了电池、主控电路板的安装空间，按照常规内置纽扣电池的尺寸划定安装边界，腔体部分则预留了扬声器单元的装配位，

　　两者之间的走线通道做了圆滑过渡处理，避免装配时线材被壳体锐边割损。从功能特性来看，该结构适配触控操作的交互逻辑，在耳机柄的外侧平面预留了触控感应模组的安装位置，表面与壳体曲面齐平，不会出现凸起影响握持手感。底部的充电触点位置做了凹陷定位设计，与充电盒内的顶针对应时能保证接触稳定，不会因为轻微晃动出现充电断连的情况。麦克风开孔设置在耳机柄的末端靠近腔体的位置，同时在开孔内侧预留了拾音腔的空间，配合结构设计降低佩戴时衣物摩擦产生的风噪影响。在实际行业应用场景中，这类半入耳耳机的三维模型可用于消费电子领域的产品前期方案验证，结构工程师可以在该模型基础上调整内部元器件的布局，验证不同壳体壁厚下的装配公差，

　　也可以配合手板制作快速验证佩戴舒适度。建模过程中采用表面模块化的构建思路，将耳塞壳体、耳机柄、出声网罩、触控盖板等部分拆分为独立的曲面模块，每个模块之间的拼接缝隙控制在常规消费电子的装配公差范围内，方便后续调整局部造型时不需要重构整体曲面，大幅提升方案迭代的效率。外形尺寸方面，耳塞腔体的最大外径控制在16mm以内，适配绝大多数用户的耳甲腔尺寸，耳机柄长度控制在40mm左右，既保证了内部电池的容量空间，也不会因为柄部过长导致佩戴时重心外移容易脱落。安装边界上，壳体的壁厚统一设置为1.2mm，既满足注塑成型的工艺要求，避免出现壁厚不均导致的缩水缺陷，也能为内部的元器件预留足够的缓冲空间，在跌落测试中能通过壳体的轻微形变吸收冲击力，

　　保护内部的精密电子元件。模型中所有的开孔位置都做了内侧的沉台设计，方便后续粘贴防尘网，避免外界的灰尘、耳垢进入腔体内部影响扬声器的发声效果。耳机整体的曲面曲率连续达到G2级别，表面没有明显的折痕，在后续做表面处理比如喷涂、UV镀膜时能保证涂层的均匀度，不会出现局部积漆或者反光不均的问题。在结构衔接处，耳机柄与腔体的拼接位置采用卡扣加超声焊接的固定方式，模型中预留了卡扣的装配位和超声线的位置，超声线的高度设置为0.3mm，宽度0.8mm，能保证焊接后的壳体连接强度，同时不会出现溢胶影响外观的问题。
