双边错齿结构铣削刀具三维建模作品

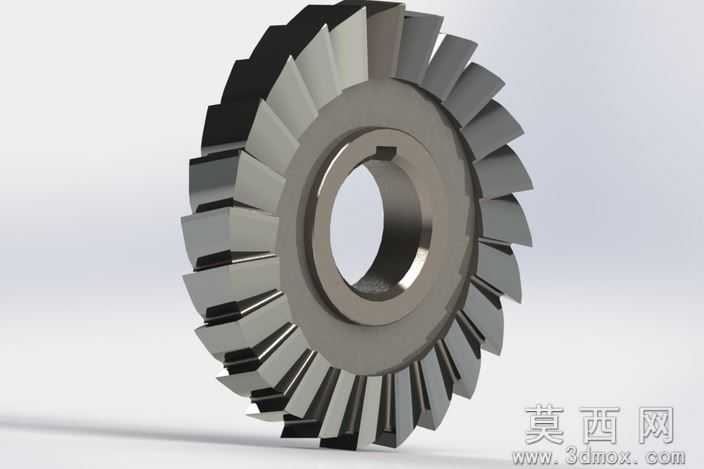

本作品为双边错齿结构的铣削加工刀具三维建模成果，建模过程依托三维参数化设计思路完成，首先以刀具的中心安装孔为定位基准，绘制刀具基体的回转截面轮廓，通过回转特征生成圆盘状的刀体基础结构，重点对中心安装孔内的键槽结构进行精准参数化绘制，确保键槽的尺寸、位置公差符合机床主轴装夹的标准要求，保证刀具安装后的同轴度与传动稳定性。刀齿部分采用阵列结合特征编辑的方式完成建模，首先绘制单个刀齿的截面轮廓，充分考虑错齿铣刀的切削角度设计，对刀齿的前角、后角、刃倾角参数进行精准设定，保证切削刃的锋利度与刀齿的结构强度，随后通过圆周阵列生成整圈刀齿，再对相邻刀齿的切削侧进行错位调整，形成双边错齿的结构，这种结构能够在铣削加工过程中有效分散切削力，减少加工振动，提升切削过程的平稳性与加工表面质量。材质设置阶段，针对刀具的硬质合金属性，调整金属材质的粗糙度、反射率参数，还原硬质合金刀具的金属质感，对切削刃部分做细微的倒角处理，还原真实刀具的刃口钝化工艺特征，避免刃口过于锋利导致的建模失真。渲染阶段采用柔和的工业产品打光方案，通过主光源、辅助光源与轮廓光的搭配，清晰展现刀齿的错落结构、刀体的装配特征，突出刀具的工业质感与结构细节。建模过程中对刀齿的排布间距、刀体的厚度、安装孔的配合尺寸都做了参数化关联，可根据不同的加工需求快速调整刀具的直径、齿数、切削角度等参数，适配不同的铣削加工场景，整体模型结构完整，细节还原度高，可用于机加工工艺演示、刀具结构教学、加工仿真模拟等场景。
