16毫米孔径莫氏锥柄麻花钻结构设计

在常规金属切削加工场景里，孔加工占机加工总工序的三成以上，这款适配16毫米公称孔径的锥柄麻花钻，是立式钻床、摇臂钻床进行通孔、盲孔加工的核心消耗类刀具。从结构设计逻辑来看，钻体采用高速钢基材的整体式结构，没有焊接拼合的应力薄弱区，能承受中等进给量下的轴向钻削扭矩，避免深孔进给过程中出现刀体断裂的风险。

刀具的装夹端采用标准莫氏锥柄结构，锥面配合的自锁特性可以保证钻削过程中不会出现打滑移位，锥柄末端的扁尾结构专门适配钻床主轴的腰形槽，既可以传递更大的切削扭矩，也能在退钻时通过斜铁顺利拆卸刀具，不会因为锥面咬合过紧导致拆刀困难。工作段的螺旋槽采用等导程设计，槽型的抛光处理可以让切屑顺着螺旋槽顺利排出，尤其是在加工45号钢、A3钢这类塑性材料时，不会出现切屑堵塞在孔内刮伤已加工孔壁的问题。

钻尖部分采用标准118度顶角设计，这个角度是针对普通结构钢加工优化的通用角度，横刃经过修磨处理，轴向进给力比未修磨的钻头降低近四成，操作人员手动进给时能明显感觉到钻尖切入工件的阻力更小，不需要施加过大的进给力就能保证钻尖准确定位，不会出现入钻偏移导致孔位超差的问题。两条主切削刃对称度控制在0.02毫米以内，钻削过程中两侧刃受力均匀，不会因为单侧受力过大导致孔径扩大、孔壁出现振纹的问题。

从安装边界尺寸来看，锥柄部分的锥度符合通用钻床主轴的标准锥孔尺寸，不需要额外配置过渡套就能直接装夹在对应规格的钻床主轴上，刀具总长度适配常规立式钻床的主轴行程范围，加工最大孔深可以达到钻头直径的五倍，满足大多数板类、套类零件的孔加工需求。刃带部分采用窄刃带设计，既可以引导钻头保持进给方向的直线度，也能减少刃带和孔壁的摩擦面积，降低钻削过程中的发热，延长刀具的单次刃磨使用寿命。

在实际车间应用场景中，这款钻头不需要特殊的工装夹具适配，普通钻床操作工就能完成装夹、对刀、钻削的全流程操作，钻削过程中采用乳化液冷却润滑的情况下，线速度可以控制在25-30米每分钟，进给量控制在0.1-0.2毫米每转，就能稳定达到IT10级的孔径精度，孔壁粗糙度可以稳定达到Ra3.2，不需要后续铰孔工序就能满足一般装配孔的精度要求。针对铸件加工场景，只需要调整切削参数，适当降低线速度、加大进给量，就能避免铸件硬皮对钻尖的过度磨损，不需要更换特殊材质的钻头就能完成加工。

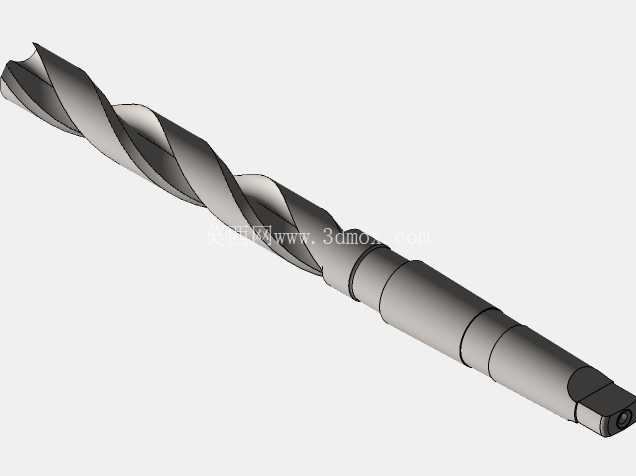

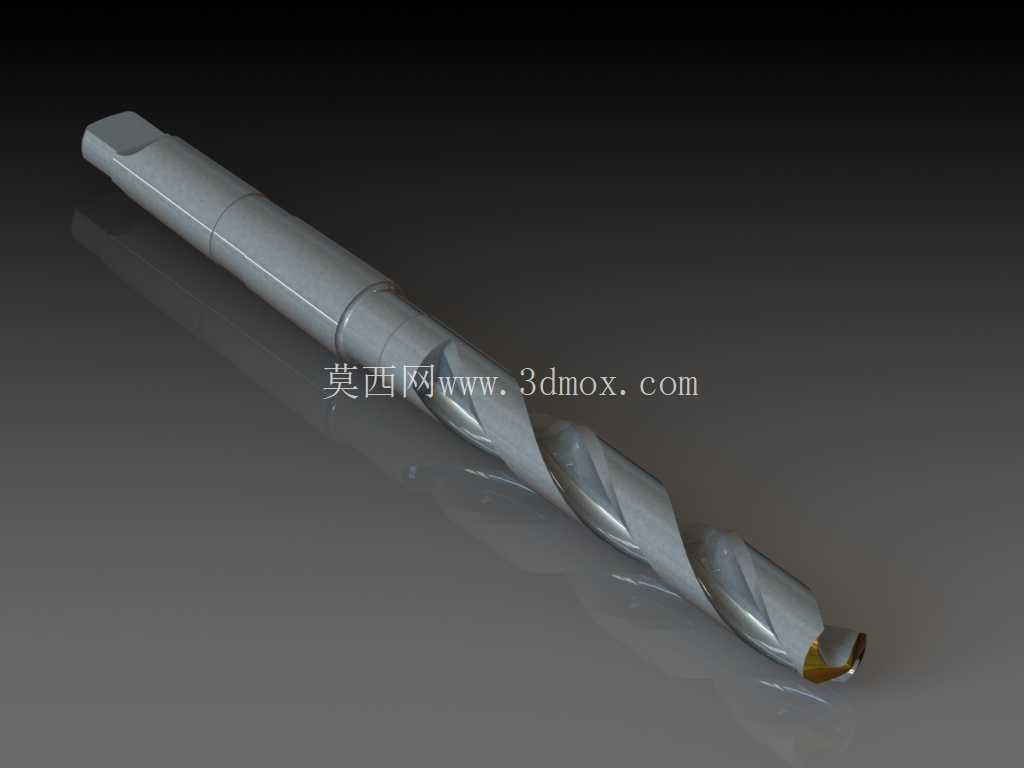

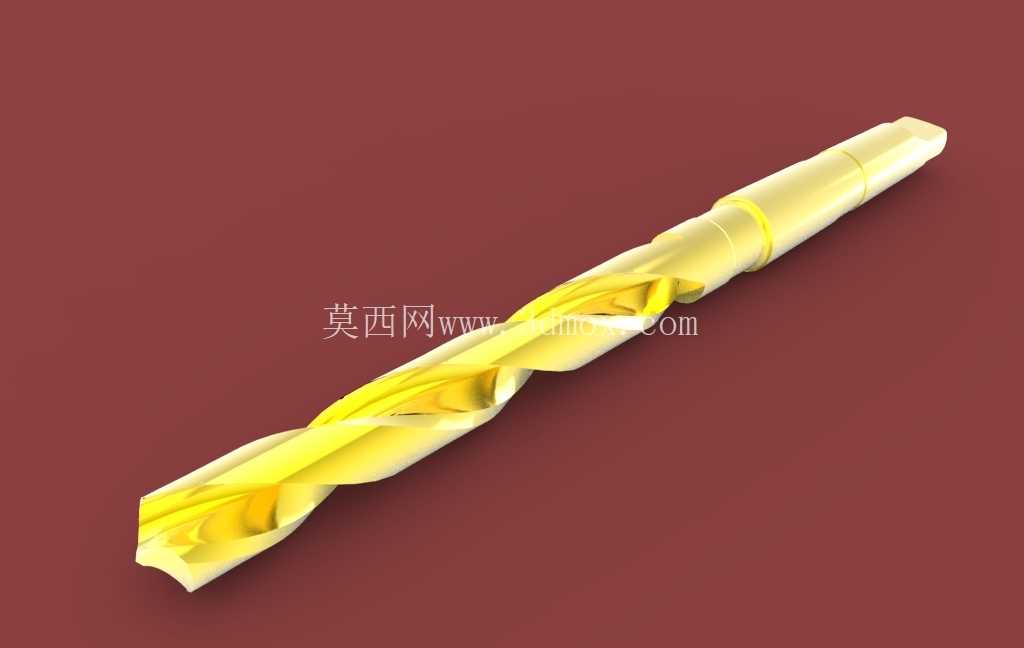

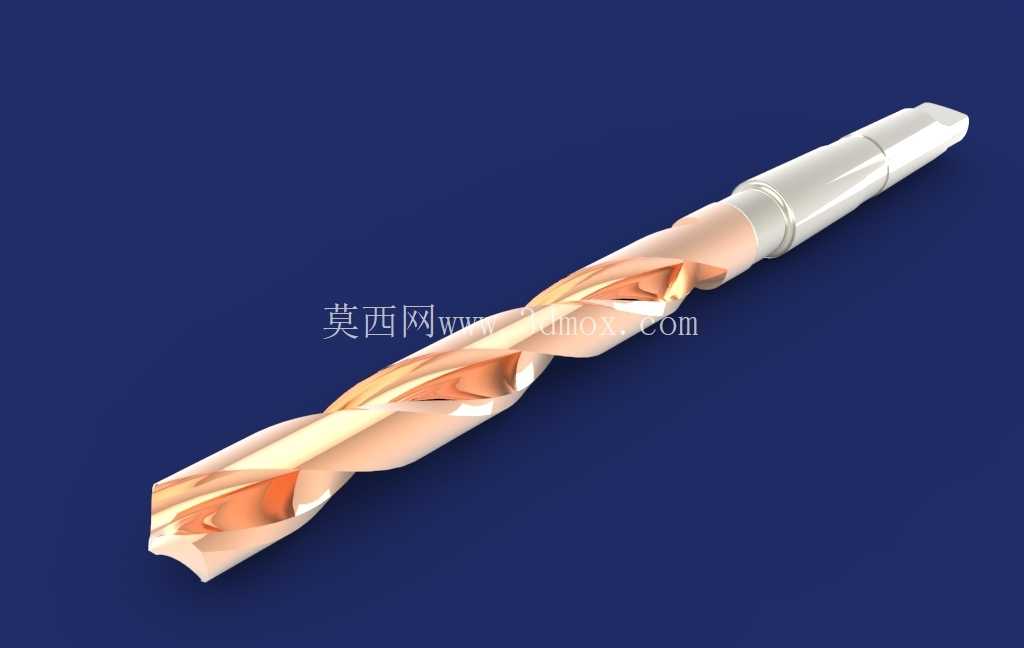

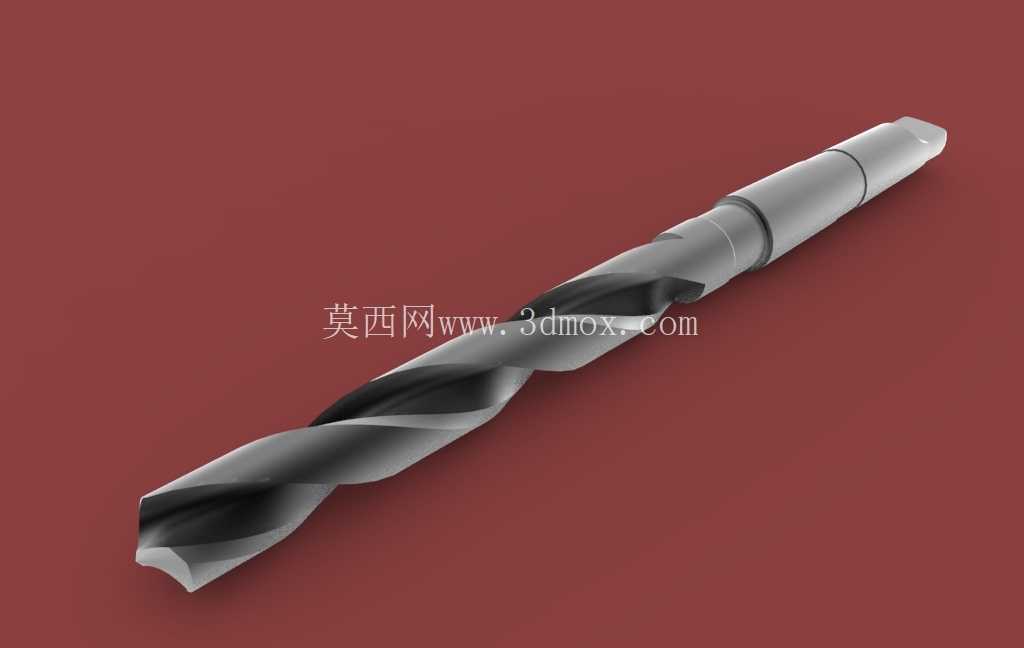

从建模细节来看，螺旋槽的扫掠轨迹严格遵循实际加工的槽型参数，锥柄部分的锥度、扁尾的尺寸都完全匹配机械加工刀具的标准规范，钻尖的后角、横刃斜角都按照实际刀具的刃磨参数进行还原，不管是用于机加工工艺的虚拟仿真，还是刀具选型的配套演示，都能完全匹配实际生产中的刀具形态，不会出现模型和实物尺寸不符导致的仿真偏差。
