16毫米钻井机用孔钻三维结构设计

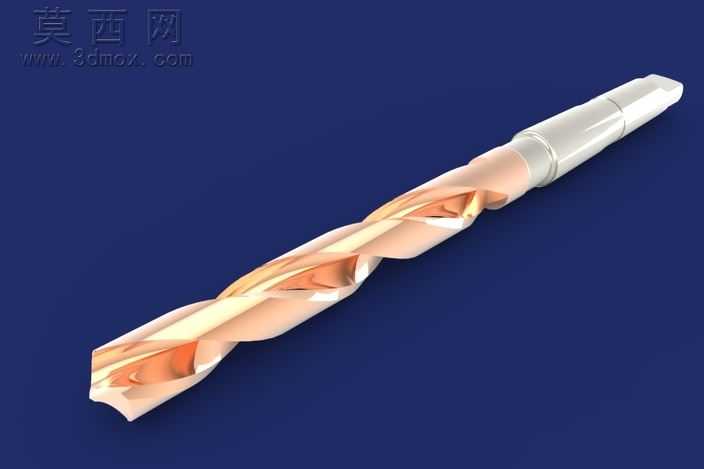

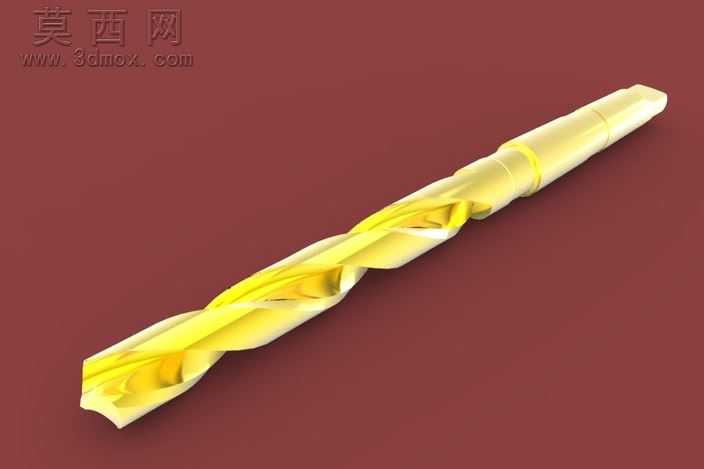

本模型为适配钻井机作业场景设计的16毫米规格孔钻，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工刀具的设计规范，对各段结构的尺寸比例进行精准把控。模型整体分为夹持柄部、过渡连接段、螺旋排屑槽段以及切削刃端四个核心部分，夹持柄部设计为等直径圆柱结构，表面做光滑过渡处理，可适配钻井机的标准装夹结构，保证装夹后的同轴度与传动稳定性；过渡连接段采用阶梯式变径设计，在柄部与切削工作段之间形成平缓的应力过渡结构，避免作业过程中应力集中导致的刀具断裂问题。螺旋排屑槽段采用等螺距螺旋结构设计，槽面做圆弧顺滑处理，槽深与槽宽比例经过优化，既保证钻削过程中岩土碎屑可以顺着螺旋槽顺畅排出，避免碎屑卡滞影响钻进效率，又保证钻体本身的结构强度满足高负荷钻井作业的需求。切削刃端做了特殊的角度设计，主切削刃采用对称分布结构，刃口处做强化处理的结构预留，可适配硬质合金刀头的焊接装配，横刃部分做窄化设计，降低钻削初始阶段的轴向阻力，提升钻进时的定心精度。材质渲染方面，整体钻体采用高速钢材质的金属质感表现，表面做哑光金属处理，还原工业刀具的真实质感，切削刃端做局部高亮金属处理，突出刃口的锋利属性，背景采用深灰色渐变环境，搭配柔和的漫反射光影，清晰展现钻体各段的结构轮廓与曲面细节。设计过程中充分考虑了钻井作业的实际工况，对钻体的壁厚、螺旋升角、刃部角度等参数都进行了适配性调整，保证模型既符合真实刀具的结构逻辑，又能清晰展现内部与外部的结构特征，可用于机械教学演示、钻井设备配件展示、刀具结构原理讲解等场景。
