可旋转式桌虎钳工业夹持工具设计

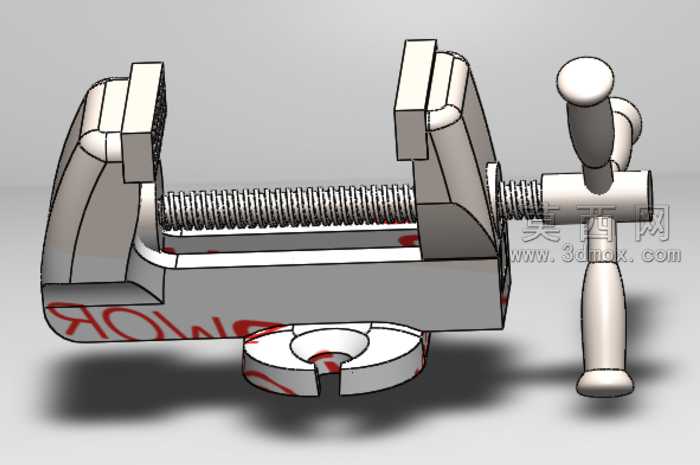

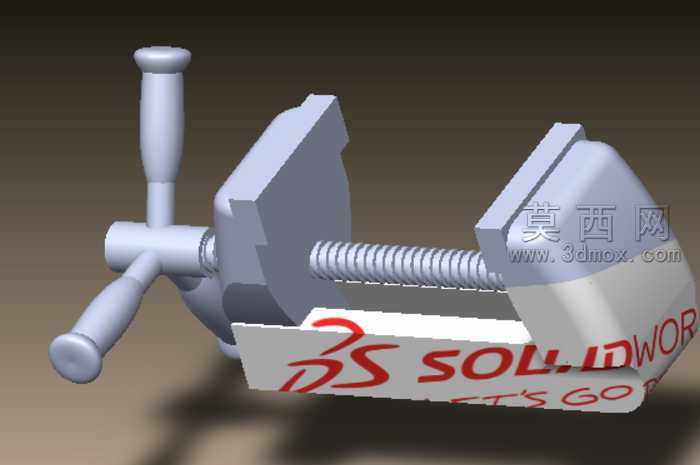

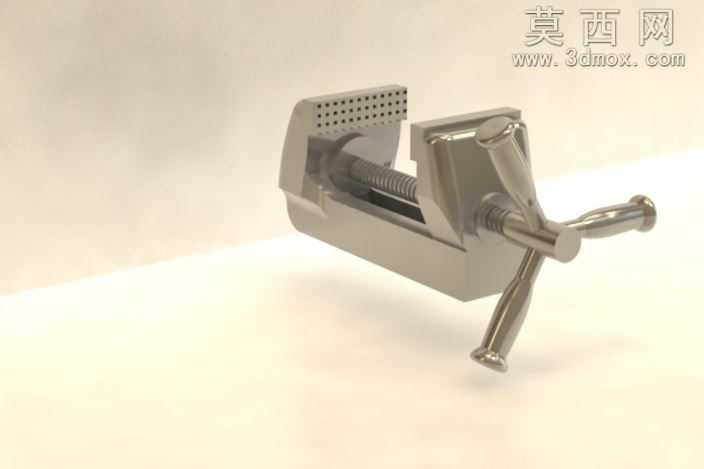

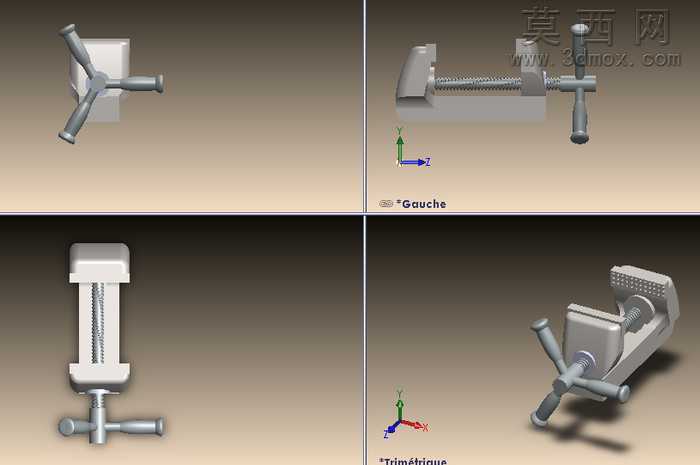

本作品为可旋转式桌虎钳的三维建模设计，整体采用参数化建模方式完成，完整还原了桌虎钳的全部功能结构与外观细节。建模过程中首先对虎钳的核心功能进行拆解，将整体结构划分为固定钳身、活动钳身、传动丝杆、摇动手柄、旋转底座、夹持钳口六大核心模块，各模块之间严格按照实际装配约束关系进行配合，确保丝杆传动的行程、钳口开合范围、底座旋转角度均符合常规桌虎钳的实际使用参数。材质渲染阶段，针对不同部件的实际材质属性分别设置材质参数：钳身与底座采用铸铁材质，添加细微的铸造磨砂质感与表面使用痕迹，还原金属铸件的哑光厚重质感；传动丝杆采用调质钢材材质，添加螺纹表面的机加工纹理与轻微金属反光，突出传动部件的精密加工属性；摇动手柄采用镀铬金属搭配防滑握柄的材质组合，手柄端部的握把部分设置哑光防滑纹理，还原实际操作的握持触感；固定钳口与活动钳口的工作面添加交叉防滑齿纹理，还原夹持作业时的摩擦力设计细节。结构设计上，旋转底座采用开口锁紧结构，通过底座侧边的锁紧机构可实现钳身360度水平旋转后的位置固定，满足不同角度的夹持作业需求；传动丝杆采用梯形螺纹设计，与活动钳身内部的螺母块配合，转动摇动手柄即可带动活动钳身平稳平移，实现钳口的开合调节，建模时完整还原了梯形螺纹的牙型参数，确保传动结构的合理性；钳身与底座的连接部位设置旋转定位轴，保证钳身旋转时的同轴度，避免出现晃动偏移。整体设计兼顾了桌虎钳的实用功能与工业外观质感，各部件的尺寸比例经过反复校准，既符合手动夹持工具的人体工学操作要求，也完整呈现了传统五金工装的结构美感，可用于机械教学演示、工装设计参考、工业场景渲染素材等多个场景。
