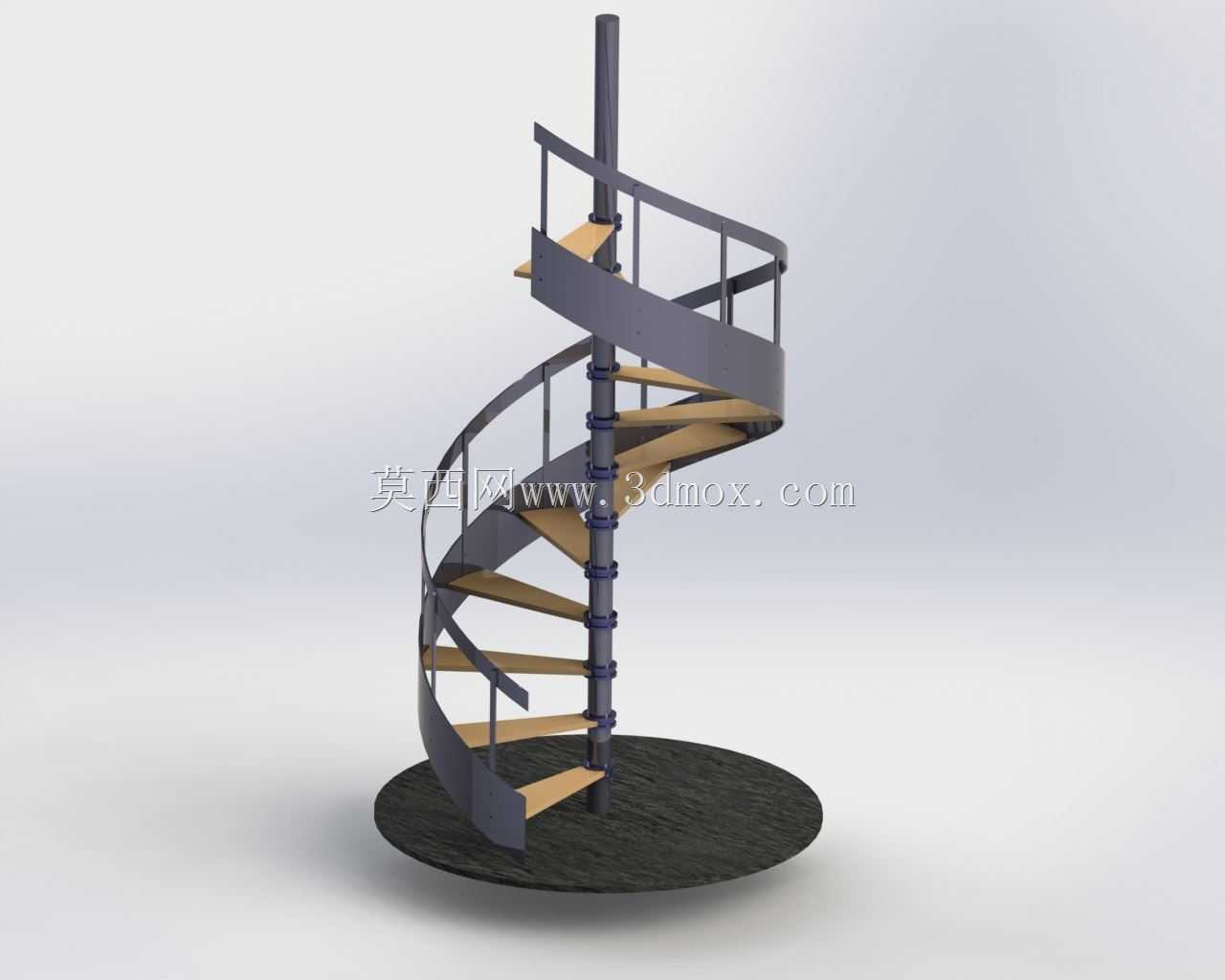

中柱螺旋式室内钢结构旋转梯结构

　　这款中柱支撑的螺旋楼梯结构，核心应用场景集中在loft夹层空间、小型复式住宅、工业风商业门店、设备检修平台这类垂直通行空间受限的区域，相比直跑梯、双跑梯，它的水平投影占用面积极小，仅需一块直径1.2米左右的圆形安装基面就能完成布设，不会挤占楼层平面的有效使用面积，这也是小空间垂直通行方案里优先选这类结构的核心原因。

　　从实际使用功能来看，它的承重逻辑完全依托中心立柱传递荷载，所有踏步构件都通过抱箍式连接件固定在中心柱上，外侧搭配连续的弧形护栏，既满足日常单人通行的防护需求，也能通过踏步的扇形排布，把上下楼的步幅控制在符合人体工程学的范围内，不会出现普通螺旋梯常见的踏步内侧过窄、落脚空间不足的问题。每一块踏步的踏面宽度从靠近中心柱的100mm向外逐渐拓宽到外侧的250mm，日常行走时落脚区域集中在踏步外侧2/3的位置，步距保持在220-250mm的舒适区间，上下楼时不会有明显的局促感。

　　设计思路上，这款结构优先做了构件的模块化拆分，中心柱采用分段式圆管拼接，每段长度对应3-4级踏步的安装高度，现场安装时不需要大型吊装设备，仅靠人工就能完成柱体的拼接固定；踏步构件统一采用折弯成型的钢质托板搭配木质踏面，托板和中心柱的连接位预留了标准化的螺栓孔位，安装时只需要按照预设的旋转角度逐块固定，不需要现场裁切焊接，能大幅缩短现场施工的周期。护栏部分采用和踏步旋转曲率完全匹配的弧形扶手，搭配竖向立杆，立杆直接固定在每块踏步的外侧边缘，不需要额外在地面或墙面做固定支座，对安装基面的破坏极小，后期如果需要调整位置或者拆除，也不会对原有地面、墙面造成大面积的破损。

　　安装边界方面，这款楼梯的总高度适配2.8米到3.2米的常规楼层净高，中心柱底部需要固定在厚度不小于100mm的混凝土地面上，通过膨胀螺栓完成柱底法兰的固定，柱顶则需要和上层楼板的结构梁或预埋固定件做拉结，避免整体结构出现侧向晃动。整体水平投影的圆形直径为1200mm，安装时需要预留出直径1300mm的无遮挡圆形空间，保证上下楼时身体不会和周边墙体、家具发生剐蹭。踏步的旋转升角控制在40度以内，相比普通直跑梯30度左右的升角略陡，但在小空间场景下，这个角度能平衡通行舒适度和空间占用率的矛盾，日常搬运小型物件、单人日常通行完全能满足使用需求。

　　从结构受力的角度来看，所有踏步的荷载都通过连接抱箍传递到中心柱，再由中心柱垂直传递到地面基础，外侧护栏不承担主要承重荷载，仅起到防护和辅助扶手的作用，这种受力逻辑让整体结构的自重更轻，整体钢结构部分的自重不到200kg，对楼板的荷载要求很低，哪怕是后期加装在loft的钢结构夹层上，也不会超出夹层的承重设计阈值。每级踏步的设计承重为150kg，完全能满足日常民用场景的通行需求，哪怕是临时搬运较重的家居物件，也不会出现结构变形的问题。

　　细节设计上，踏步的木质踏面和钢托板之间预留了减震垫的安装位，上下楼时不会出现钢构件直接接触的异响，扶手的高度保持在900mm的安全防护高度，立杆间距控制在110mm以内，符合民用建筑防护栏杆的安全规范要求，不会出现儿童头部卡入的安全隐患。中心柱的外表面做了喷塑防锈处理，哪怕是在相对潮湿的室内环境下使用，也不会轻易出现锈蚀掉漆的问题，后期维护只需要定期检查连接螺栓的紧固度即可，不需要做复杂的防腐维护。
