双端带孔传动连杆机械结构设计

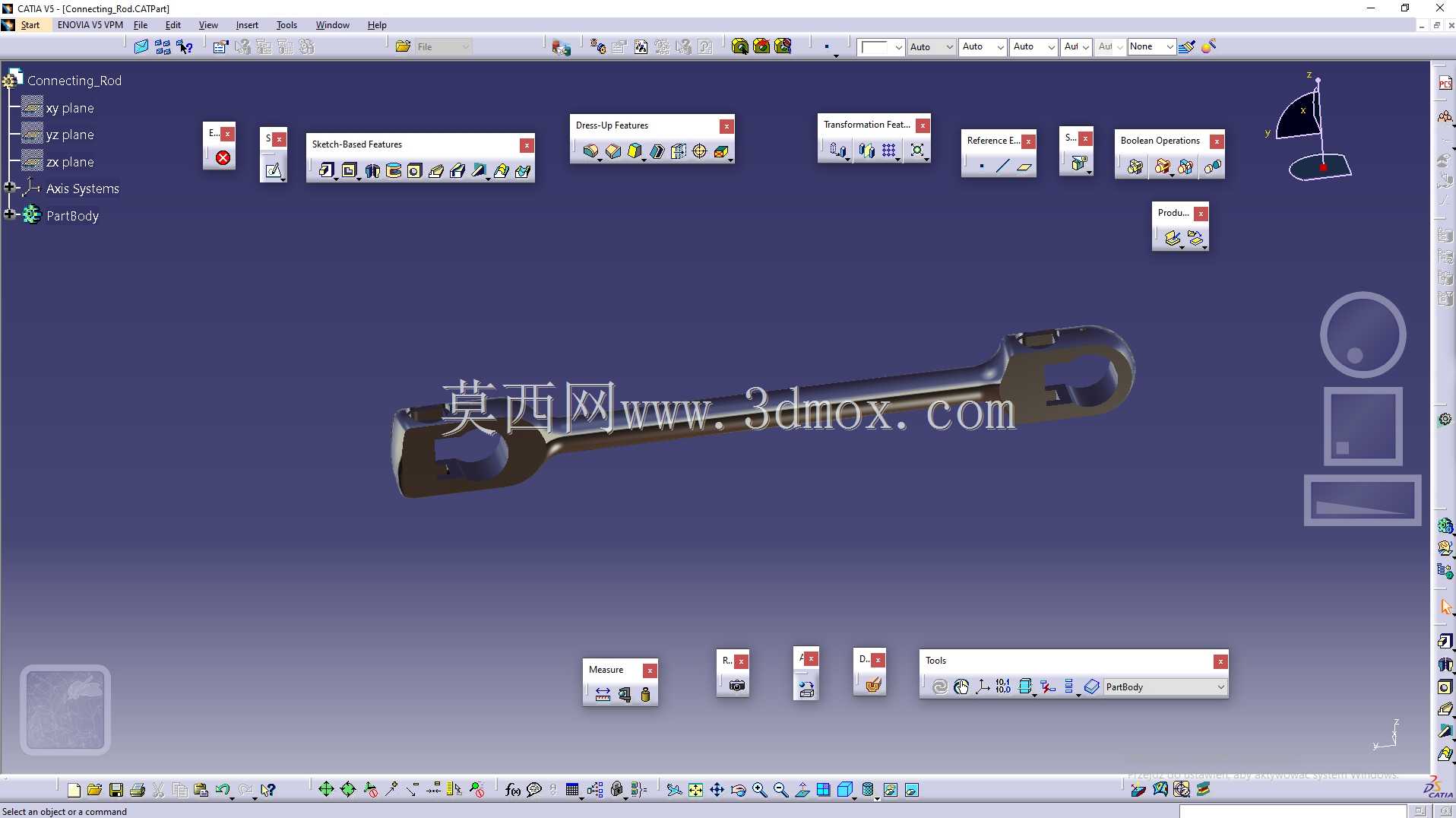

　　在各类需要实现动力传递、运动轨迹转换的机械系统中，连杆类构件是应用频次极高的基础传动零件，这类零件的设计合理性直接决定整套机构的运行精度、负载能力与使用寿命。本次设计的这款连杆，主体采用长条形等截面杆身结构，两端分别设置带内孔的连接端，其中一端为封闭环形孔座，另一端为开口叉形带孔结构，可分别适配销轴铰接、卡接式铰接两种不同的装配需求，适配多类平面连杆机构的安装场景。从实际应用场景来看，这类连杆可广泛用于轻工机械的进给机构、小型设备的联动锁止结构、通讯设备内部的传动联动组件、手动工具的力传递结构中，能够在定轴摆动、往复直线运动转摆动运动的机构中承担力与运动的传递作用，相比一体式刚性传动结构，

　　铰接式连杆可通过两端铰接点的自由度补偿安装过程中的微小位置偏差，降低机构装配时的同轴度公差要求，减少装配应力对零件使用寿命的影响。设计过程中，杆身截面采用了带圆角过渡的矩形截面，相比圆形截面杆身，矩形截面在垂直于摆动平面的方向上具备更高的抗弯模量，能够有效抵抗机构运行过程中产生的侧向弯矩，避免杆身出现侧向弯曲变形；杆身与两端连接座的过渡位置全部采用大圆角平滑过渡，消除了直角位置的应力集中风险，在承受交变冲击载荷时，过渡位置不会因应力集中产生疲劳裂纹，大幅提升零件的疲劳寿命。两端连接孔的孔径按照常用标准销轴尺寸系列设计，孔内壁预留了衬套安装余量，实际使用时可根据负载等级选配铜基衬套、滚针轴承等铰接副配件，降低铰接位置的磨损速率，

　　延长维护周期；开口叉形端的开口宽度与环形端的孔座厚度保持一致，可适配同厚度的安装耳座，减少配套连接件的规格种类，降低整套机构的物料管理成本。从安装边界来看，这款连杆的杆身长度按照常用小行程传动机构的中心距要求设计，两端孔的中心距公差控制在IT7级精度范围内，可保证机构运动轨迹的重复定位精度；杆身的最大外轮廓宽度小于两端连接座的最大外径，安装时杆身不会与周边的机架、其他运动构件产生运动干涉，在机构摆动的全行程范围内，杆身的运动包络面经过校核，预留了足够的安全间隙，可避免运行过程中出现卡滞、碰磨问题。设计时还对零件的受力状态进行了模拟校核，在额定轴向拉压载荷下，杆身的最大应力远低于常用结构钢的许用应力值，

　　两端连接孔的孔壁挤压应力也满足铰接副的强度要求，在1.5倍额定过载工况下，零件不会出现塑性变形，可满足常规工况下的使用需求。杆身表面未设置多余的凸起结构，整体外形规整，既可以采用模锻工艺批量生产，也可以采用型材铣削加工进行小批量制作，加工工艺性良好，不需要复杂的专用工装即可完成加工，能够有效控制生产制造成本。在实际选型使用时，可根据具体的负载大小、运动速度调整杆身的截面尺寸与材料牌号，用于高速运动机构时可对杆身进行轻量化减重处理，在杆身非受力区域开设减重孔，降低运动构件的惯量，提升机构的动态响应性能；用于重载工况时可更换更高强度的合金结构钢材料，同时对铰接孔进行表面淬火处理，提升孔壁的耐磨性能。
