双垂尾隐身战斗机三维数字建模作品

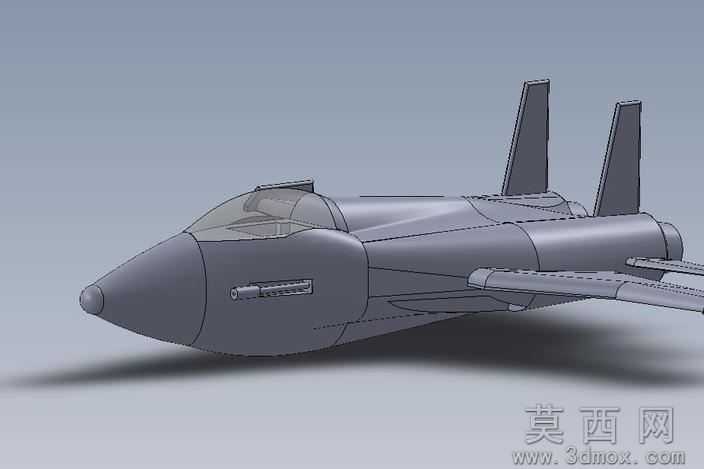

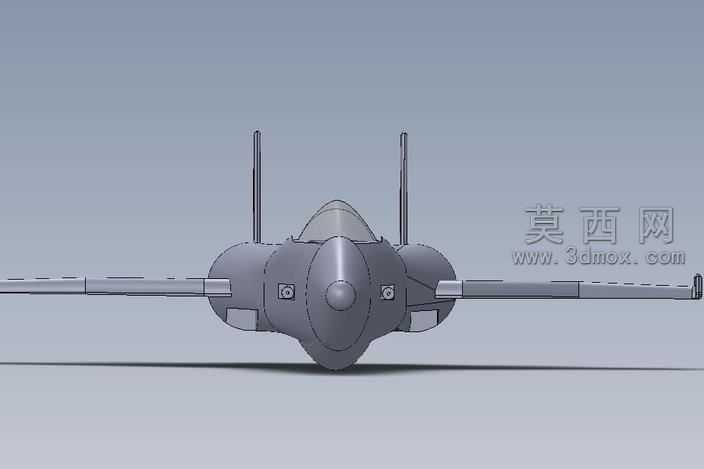

本作品为双垂尾布局隐身战斗机的三维数字建模成果，建模过程以主流三维机械设计软件为载体，严格按照现代隐身战斗机的气动设计逻辑推进整体结构搭建。建模初期先完成机身整体轮廓的草图绘制，以流畅的梭形机头曲面作为起点，逐步向后拉伸构建翼身融合的主体机身结构，全程遵循隐身战机的棱边平行设计原则，对机身表面的折线角度进行反复校准，确保机身各段曲面衔接顺滑无突兀折角，兼顾气动效率与隐身性能的结构表达。在部件细节建模阶段，首先完成一体化水泡式座舱盖的曲面构建，通过多截面曲面命令拟合座舱盖的透明件弧度，精准还原座舱与机身衔接处的凹陷结构与边框细节；随后开展双外倾垂尾的建模工作，严格按照真实战机的垂尾后掠角度、外倾角度设定参数，保证垂尾与机身尾部的安装结构贴合实际受力逻辑，同时对垂尾的舵面分块结构进行细化，还原舵面与安定面的接缝细节。机身侧面的航炮舱口、辅助进气口、机载传感器窗口等细节结构均通过凸台、切除命令逐一实现，对机翼的前缘后掠角、翼型厚度进行参数化设定，还原机翼与机身融合处的过渡曲面，同时完成机翼后缘襟翼、副翼的分块结构建模，清晰呈现各操纵面的分界与安装位置。尾喷口部分采用收敛式结构建模，对喷口的调节片结构进行阵列化细节处理，还原喷口与机身尾部的衔接过渡结构。材质渲染阶段，机身主体采用哑光深灰航空隐身涂料材质，调整材质的粗糙度与金属度参数，模拟真实战机涂层的低反光质感；座舱盖采用半透明深色聚碳酸酯材质，添加轻微的环境反射效果还原真实座舱盖的光学特性；起落架舱、舵面接缝等凹陷区域适当加深阴影，提升模型的整体立体感。整体建模过程全程采用参数化设计思路，各部件的尺寸参数可根据设计需求快速调整，曲面构建过程中反复进行曲率检查，避免出现曲面扭曲、破面等问题，最终呈现的模型完整还原了双垂尾隐身战斗机的整体气动布局与关键结构特征，可用于航空科普展示、飞行器设计教学演示、三维渲染素材制作等多个场景，能够直观展现现代战斗机的结构设计特点与气动美学特征。
