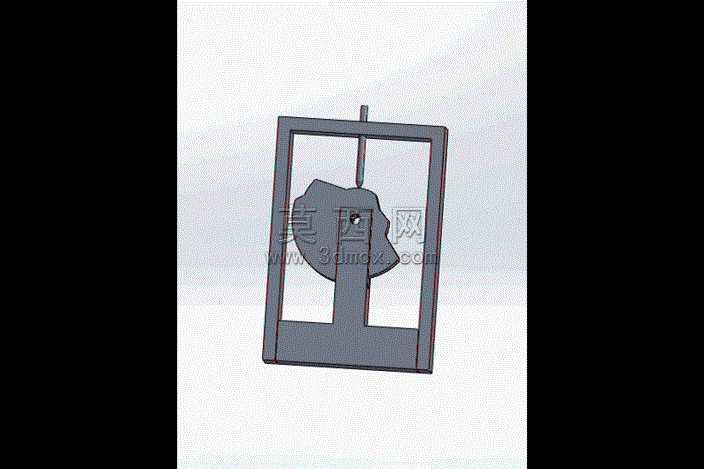

本作品为凸轮传动机构的三维设计成果,建模过程依托三维参数化设计软件完成,整体采用自下而上的建模思路,先拆分各组成零件的结构特征逐一建模,再完成整体装配与运动验证。首先针对盘形凸轮零件,先绘制凸轮轮廓的基准草图,根据预设的从动件运动规律,通过样条曲线精准拟合凸轮的工作廓面,保证推程、远休止、回程、近休止各段轮廓的曲率过渡平滑,避免后续运动仿真中出现刚性冲击;凸轮基体采用拉伸凸台命令生成,中心轴孔添加同轴心配合的基准轴,端面与安装基准面添加重合约束,同时对凸轮轮廓面做微小的倒角处理,还原实际加工中的工艺特征,避免棱边应力集中的结构缺陷。其次是框架式从动件部件,该从动件为矩形框式结构,中间的竖直导杆与框架为一体化设计,建模时先绘制矩形外框的截面草图,通过拉伸生成框体主体,再绘制竖直导杆的轮廓,与框体合并为单一实体,导杆的圆柱面保证圆柱度公差,框体的上下内端面作为与凸轮轮廓接触的工作面,做平面度的特征约束,保证接触传动时的平稳性;框架的两侧竖直边设置导向限位结构,建模时预留出与外部导向支座配合的滑动面,还原实际机构中从动件仅能做竖直方向往复直线运动的约束条件。装配阶段先导入固定的安装基准板,将凸轮通过中心轴孔与基准板上的固定轴添加同轴心配合,凸轮端面与基准板添加重合配合,保证凸轮可绕固定轴做定轴转动;再装入框式从动件,将从动件两侧的导向面与基准板上的导向槽添加滑动配合,限制从动件的转动与水平方向自由度,仅保留竖直方向的移动自由度,同时调整凸轮轮廓与从动件框体内壁的接触关系,添加实体接触约束,避免运动过程中出现穿透干涉。材质与渲染方面,凸轮零件赋予调质合金钢材质,添加表面发蓝处理的外观质感,表面粗糙度设置为Ra1.6,还原机械传动零件的常规表面处理效果;框式从动件赋予普通碳素结构钢材质,表面做喷漆处理,呈现哑光深灰的金属质感;安装基准部分赋予铸铁材质,表面做粗糙的喷砂处理,区分不同零件的材质视觉差异;渲染阶段采用柔和的环境光,添加定向光源模拟车间照明效果,开启环境遮蔽效果,突出各零件的结构轮廓与装配层次,清晰展示机构的装配关系。设计过程中重点验证了凸轮轮廓与从动件的运动匹配关系,通过运动仿真模块添加旋转马达驱动凸轮匀速转动,追踪从动件导杆顶端的位移、速度、加速度曲线,检查运动过程中是否存在速度突变、加速度过大的问题,反复调整凸轮轮廓的曲线参数,保证从动件的运动规律符合设计预期,整个机构无冗余结构,各零件的配合关系准确,可直观展示凸轮机构将连续转动转化为直线往复运动的传动原理,可用于机械原理教学演示、传动方案验证等场景。
- 全部评论(0)
- 模板大小 32.61 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,其它,效果图,
- 软件分类 通用机械零部件
