多氯联苯检测用PCB电路板三维设计

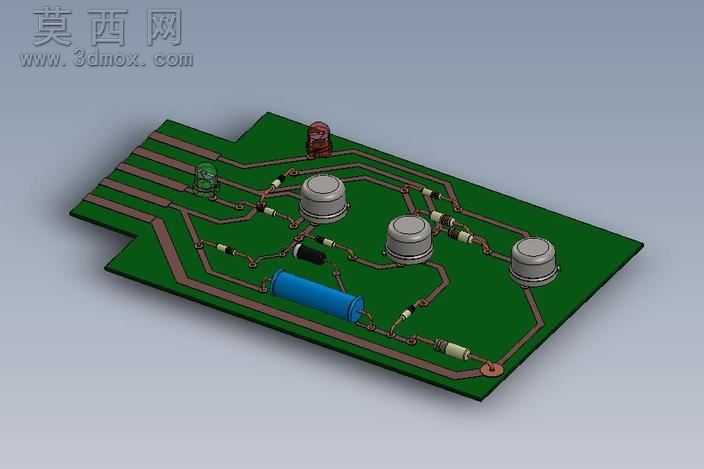

本作品为面向学校实训项目的多氯联苯检测相关PCB电路板三维建模成果，建模过程依托三维设计软件完成全流程搭建，首先依据电路功能规划完成板型轮廓绘制，采用不规则切角板型适配实训装置的安装空间，板基选用FR-4环氧玻纤基材的哑光绿色材质，还原真实PCB阻焊层的视觉质感，表面走线采用棕褐色铜箔材质，按照电路信号流向完成布线走向的精准排布，走线转角均做圆弧过渡处理，避免信号传输过程中的尖角干扰问题。板载元件的建模严格遵循实物尺寸比例完成：三个圆柱形金属封装元件采用银灰色金属质感材质，还原金属外壳的哑光磨砂反光效果，顶部做微凸的封盖结构处理；蓝色圆柱形电解电容采用亮面蓝色塑壳材质，两端搭配银色金属端盖，还原电容的真实外观特征；红色立式元件采用半透明红色塑壳材质，模拟发光类元件的透光质感；板上分布的电阻类元件采用米黄色陶瓷主体搭配银色金属引脚，引脚与走线的焊接点做圆润的焊盘结构处理，还原真实焊接后的饱满焊点形态。建模过程中对所有元件的安装高度做精准校准，避免元件之间出现空间干涉，同时对板边的金手指接口做分层结构处理，还原接插部位的金属镀层质感。渲染阶段采用柔和的顶侧漫射光源，弱化硬阴影对板上细节的遮挡，让走线走向、元件布局都能清晰呈现，同时添加微弱的环境反射效果，模拟真实电子元件在常规光照下的材质表现。整体设计围绕实训教学的展示需求展开，既还原了PCB电路板的真实结构特征，也通过规整的元件排布、清晰的走线设计，直观呈现多氯联苯检测相关电路的布局逻辑，可用于电子电路课程的教学演示、实训方案的可视化展示，帮助学习者快速理解PCB板的结构组成与电路排布规律。
