货运车辆称重地磅汽车衡三维结构设计

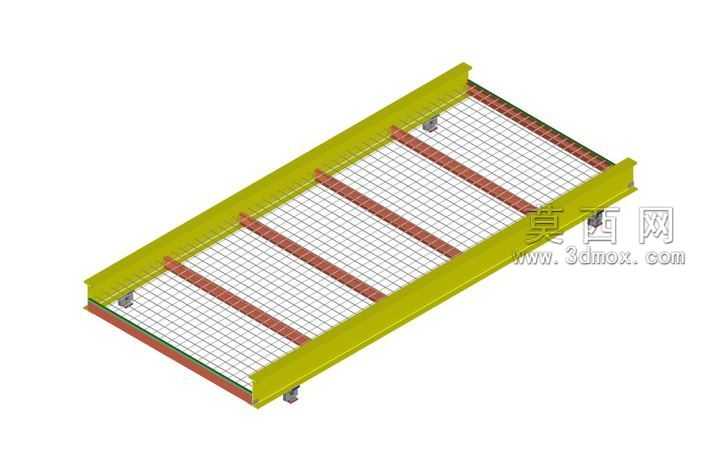

本汽车衡三维模型采用自顶向下的参数化建模思路完成整体搭建，首先根据货运重载车辆的轮距、轴载分布参数确定平台整体长宽尺寸，以两根平行布置的H型钢作为两侧主承载梁，建模过程中严格还原H型钢的翼缘、腹板厚度参数，保证主承重结构的力学合理性。主横梁之间等距排布多根横向承重肋条，肋条采用矩形截面型钢建模，与两侧主横梁通过布尔运算完成装配贴合，还原实际焊接装配的结构关系。平台台面采用网格栅结构建模，栅格条按等距矩形阵列排布，既还原了真实汽车衡台面防滑、减重的结构特性，也通过阵列参数的调整保证栅格间隙均匀一致，避免出现建模错位。模型底部对应每根横向肋条的端部位置布置称重传感器安装座，安装座预留传感器装配定位孔，精准还原称重传感器的安装点位，清晰展示重量检测部件的布设逻辑，传感器安装位置经过布局优化，能够均匀承接台面传递的载重载荷，保证重量检测的精度。材质渲染阶段，两侧主承载梁赋予醒目的工业黄色防锈漆材质，调整材质粗糙度参数模拟户外金属漆面的哑光质感；横向承重肋条赋予红棕色防锈涂层材质，与主横梁形成清晰的视觉区分，便于观察内部肋条排布结构；台面栅格赋予银灰色金属镀锌材质，添加轻微的反光效果模拟金属栅格的表面质感；底部传感器安装座赋予深灰色铸铁材质，还原承重部件的厚重质感。建模过程中对所有装配部件添加了贴合约束，保证各部件之间无干涉、无错位，整体结构完全符合实际汽车衡的生产制造逻辑，清晰展示了重载称重平台的承载结构设计、传感器布设方案，可用于称重设备的结构展示、方案验证以及相关教学演示场景，模型结构细节完整，各部件的尺寸比例协调，能够直观呈现汽车衡的整体构造与工作原理。
