带侧挂卡扣的内齿纹环形结构件

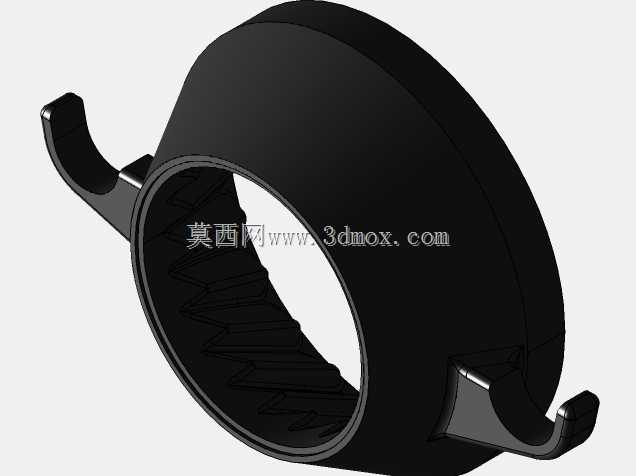

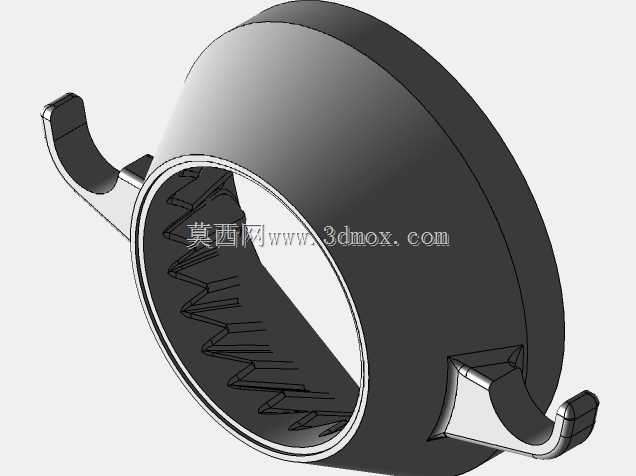

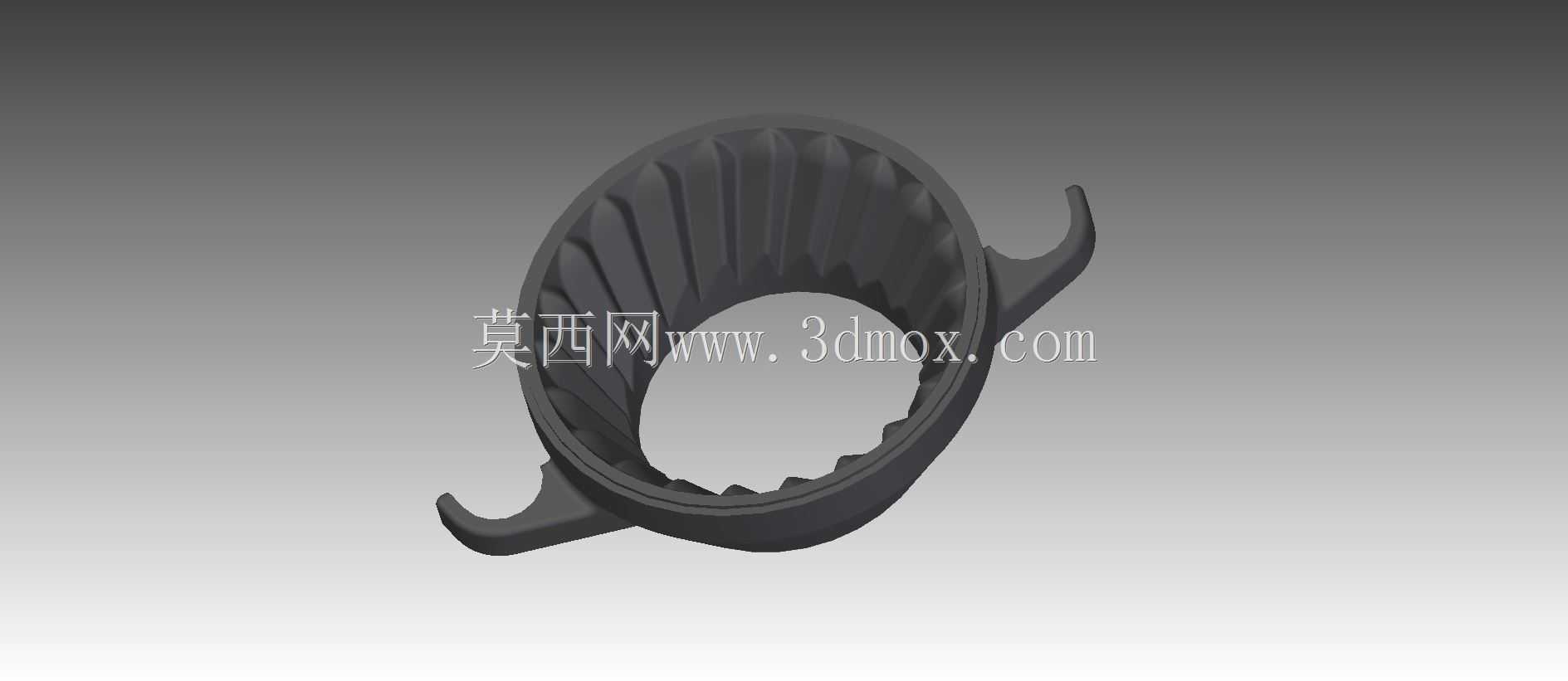

　　这款带双侧外伸卡扣、内壁带连续齿纹的环形结构件，最初的设计需求来自穿戴类五金配件的定制开发，核心是解决常规光滑环件佩戴时易滑脱、外挂附件无固定点位的痛点。在实际工程落地过程中，首先要明确的是它的应用边界：这类结构件既可以作为穿戴类装饰配件的主体承载结构，也可以适配小型管路的快装固定场景，双侧外伸的弯钩状卡扣，既可以穿挂挂绳、装饰坠等外置部件，也能在管路固定场景中卡入预装支架的卡槽内，实现无额外紧固件的快速定位。

　　从结构设计逻辑来看，内壁的连续齿纹并非装饰性结构，齿形采用了小模数渐开线齿形的简化设计，齿高控制在环壁厚度的三分之一以内，既保证了内壁与穿入件之间有足够的静摩擦力，避免环件与内部穿装的杆件、束带发生相对滑动，也不会因为齿深过大削弱环体本身的结构强度。环体的截面采用了外圆弧内平直的设计，外侧圆弧过渡可以避免尖锐棱角带来的剐蹭问题，内侧平直段则为齿纹加工预留了足够的基准面，同时在环体与卡扣的连接位置做了R3的圆角过渡，消除应力集中点，避免卡扣受侧向拉力时从根部断裂。

　　尺寸设计上，环体的内孔直径根据适配场景做了分级预留，常规穿戴场景下内孔直径匹配成年人指围范围，公差控制在±0.1mm，既保证穿装时的顺畅度，也不会因为间隙过大出现松旷；双侧卡扣的外伸长度控制在环体外径的四分之一，弯钩的开口角度为15度，这个角度既可以保证卡扣卡入对应卡槽后有足够的扣合抱紧力，也能在需要拆卸时用常规工具轻松撬开，不会因为扣合过紧导致拆卸时结构断裂。环壁的整体厚度根据材质选用做了匹配，如果采用锌合金压铸工艺，壁厚控制在1.8mm即可满足日常使用的强度要求，如果采用工程塑料注塑生产，壁厚需要调整到2.2mm，避免注塑过程中出现缩痕、缺料等缺陷。

　　在实际装配场景中，这款结构件不需要额外的辅助紧固件，依靠自身卡扣的弹性变形即可完成固定：当作为穿戴配件使用时，内壁齿纹可以增大与佩戴接触面的摩擦力，即使接触到汗液、水渍也不会轻易滑脱，双侧的卡扣可以直接挂接小型装饰件、功能模块，不需要额外焊接挂耳，减少了后续加工工序；当作为小型管路固定件使用时，环体内壁的齿纹可以抱紧管路外壁，避免管路受振动时出现轴向窜动，双侧卡扣直接卡入设备面板的预制卡槽内，装配效率比传统的卡箍式固定结构提升40%以上，同时整体重量比同规格金属卡箍轻60%左右，适合对重量有严格要求的小型便携设备使用。

　　建模过程中需要特别注意几个工艺细节：一是齿纹的拔模角度，沿着环体轴向预留1度的拔模斜度，不管是压铸还是注塑生产都能顺利脱模，不会出现齿形拉伤的问题；二是卡扣根部的壁厚要做均匀过渡，避免壁厚差过大导致成型时出现缩孔，降低卡扣的疲劳强度；三是环体的合模线位置要设置在环体外侧的圆弧最高点，后续抛光处理时可以轻松去除合模线痕迹，不会影响外观质感。另外在结构验证阶段，需要对卡扣做反复弯折的疲劳测试，正常使用场景下卡扣需要承受至少500次的反复开合不出现断裂，齿纹部分需要做耐磨测试，经过1000次的往复滑动后齿形磨损量不超过0.05mm，才能保证长期使用的可靠性。
