奔驰乘用车轮毂轮胎总成结构设计

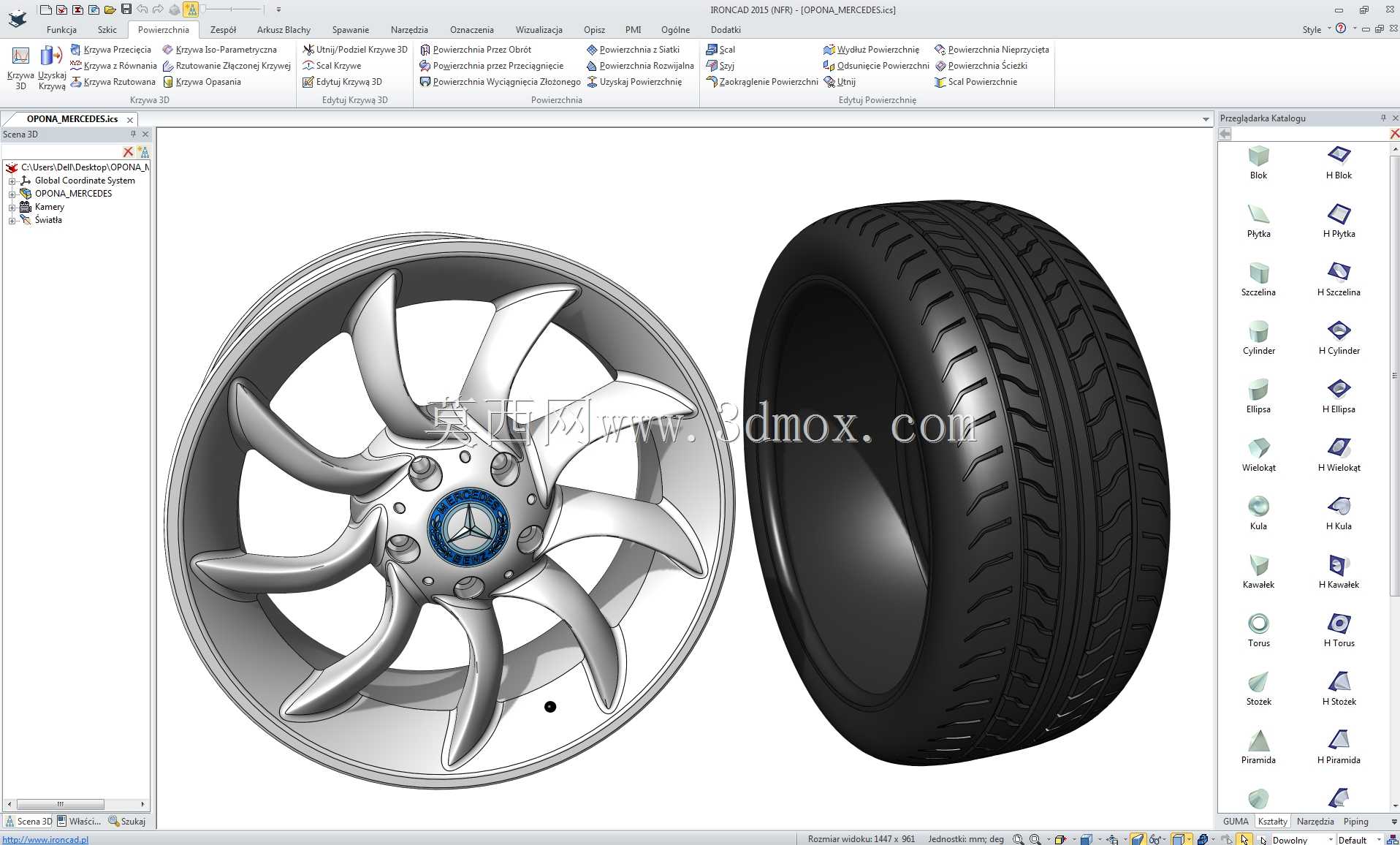

　　这套三维数模完整还原了乘用轿车配套的铝合金轮毂与橡胶轮胎装配总成，轮毂采用多辐条旋风式造型，中心预留奔驰品牌标识安装位，轮辋部分按照常规乘用车17-19寸改装轮毂的通用尺寸逻辑构建，轮胎为常规民用子午线乘用轮胎，胎面带有连续纵向排水主沟与横向细碎花纹块，胎侧带有适配轮辋的密封唇边结构。

　　从实际装车场景来看，该总成属于汽车行走系统核心承载部件，日常行驶中承担整车垂向载荷传递、转向力矩输出、制动摩擦力提供的核心功能，轮毂部分通过中心孔与车辆转向节轴头配合，五颗螺栓孔沿节圆均匀分布，安装时螺栓穿过轮盘安装孔与轴头法兰锁紧，中心孔起到径向定位作用，保证轮毂旋转时与半轴同轴，避免高速行驶出现径向跳动。轮辋的内侧唇边用于卡装轮胎胎圈，轮胎充气后胎圈被气压压紧在轮辋密封面上，实现无内胎结构的气密密封，这也是当前民用乘用车普遍采用的真空胎装配形式。

　　设计过程中首先要确定轮辋的名义直径与宽度参数，轮辋宽度需要和轮胎断面宽度匹配，过窄的轮辋会挤压轮胎胎侧导致胎侧异常变形，过宽则会让胎侧拉伸过度，行驶中遇到冲击容易出现胎圈脱开风险。轮毂的辐条造型并非仅考虑外观，每根辐条从轮盘中心安装区域向外延伸到轮辋外缘，形成连续的力传递路径，车辆经过颠簸路面时，地面冲击从轮胎接触区传递到轮辋，再通过辐条分散到中心安装法兰，最终传递到悬架系统，辐条的厚度渐变设计既保证了弯曲强度，也避免了整体重量过大带来的簧下质量升高问题——簧下质量每降低一公斤，对悬架响应性的提升效果远高于簧上部分减重五公斤，这也是改装轮毂普遍采用铝合金低压铸造工艺的核心原因。

　　轮胎部分的花纹设计对应不同使用场景，这套数模中的轮胎带有四条连续纵向主排水沟，雨天行驶时胎面与路面之间的积水可以顺着纵向沟槽快速排出，避免水滑现象；横向的细碎花纹块可以在转向时提供侧向抓地力，胎肩部位的连续花纹块则负责制动与加速时的纵向摩擦力输出。数模中轮胎和轮毂为独立零件，装配时可以清晰看到胎圈和轮辋的配合边界，设计校核阶段需要确认轮胎最大转向角度下，胎侧不会和翼子板内侧、悬架摆臂、减震器筒身发生运动干涉，同时满载压缩行程时，轮胎顶部和轮拱内衬之间要预留足够的跳动间隙，一般民用车型会预留至少30毫米以上的安全间隙，防止重载颠簸时轮胎摩擦车身。

　　从建模逻辑来看，轮毂部分先绘制轮辋的旋转截面轮廓，通过回转命令生成轮辋基体，再绘制单根辐条的空间曲面，通过圆周阵列得到全部辐条结构，之后在中心法兰位置切除螺栓过孔、中心定位孔，边缘位置做圆角过渡避免应力集中；轮胎部分则先绘制胎侧的旋转轮廓生成胎体基体，再在胎面表面绘制花纹沟槽的切除特征，通过圆周阵列完成整周花纹排布，胎面的弧度按照标准乘用车轮胎的胎面冠部弧面设计，保证正常胎压下接地印迹为接近矩形的均匀接触面，避免胎面中部或者两侧偏磨。

　　在整车开发流程中，轮毂轮胎的选型还要和轮距、ET值（轮毂偏距）匹配，偏距是轮毂安装面到轮辋中心面的距离，偏距过小会让轮距向外加宽，虽然提升了转弯侧倾稳定性，但也会导致轮胎突出翼子板，并且半轴万向节的工作角度超出设计范围，加剧等速万向节磨损；偏距过大则会让轮胎向内缩进，容易和悬架部件发生干涉。这套数模的装配结构可以直接用于整车总布置阶段的干涉校核，也可以作为改装轮毂设计的参考原型，工程师可以在其基础上修改辐条造型、调整轮辋尺寸，匹配不同动力等级、不同使用场景的乘用车型。
