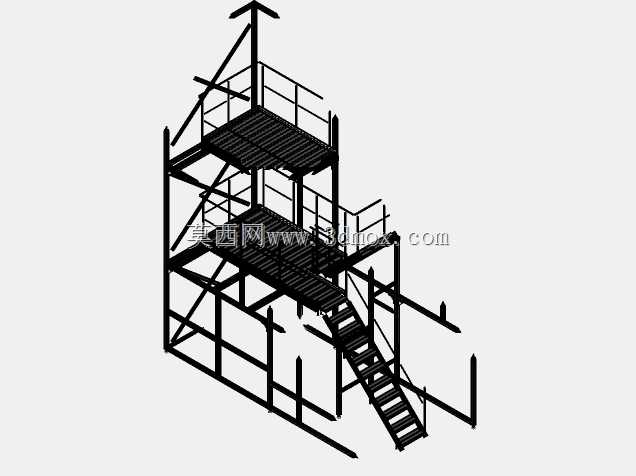

双层工业检修作业钢平台梯架结构

　　这套梯架平台结构主要面向车间设备高位巡检、产线跨线通行、罐体周边操作以及仓储区高位取放料场景，在常规厂房里，当设备顶部阀门、仪表、驱动单元距离地面超过两米，普通移动梯无法提供稳定停靠面时，这类固定式钢平台就承担起人员站位、工具临时放置和安全防护的作用。整体采用两层错位布置，下层平台衔接斜向踏步梯，人员从地面登梯后先抵达中层操作面，再经由第二段梯段到达上层高位平台，两层平台之间的高差结合常规厂房梁底与设备顶部标高设置，避免梯段过陡导致攀爬疲劳，也防止平台面与上方管线、行车运行路径发生干涉。框架主体全部采用型钢杆件拼接，立柱沿平台轮廓四角及梯段转折处分布，立柱底部预留与地面预埋板焊接或膨胀螺栓固定的连接端，安装时需要先核对地面承载能力，

　　若车间地面为普通混凝土地面，需确认垫层厚度满足立柱点载荷要求，避免长期使用后出现不均匀沉降。平台铺板采用格栅式结构，这种设计一方面可以大幅降低整体自重，减少立柱与基础的承重负担，另一方面车间内的灰尘、焊接飞溅、切削液滴落时不会在平台面积存，日常清扫维护难度更低，格栅间隙兼顾人员行走脚感与工具防坠要求，边缘做封边处理防止格栅条长期踩踏后翘曲。防护栏杆沿平台临空侧连续布置，栏杆高度按照工业作业平台防护要求设置，中部增设横杆，在平台开口对应梯段出入口的位置预留通行缺口，缺口处可根据现场安全规范选配自闭式安全门，防止人员误踏坠落。斜梯部分两侧设置连续扶手，踏步采用防滑格栅板，梯段倾斜角度控制在工业钢梯常用舒适区间，

　　踏步进深与高度匹配成年人步幅，搬运小型工具上下时无需刻意调整脚步。梯段与平台框架的连接节点采用焊接加劲板补强，在梯梁两端与主框架衔接的位置，载荷会通过梯梁传递到平台横梁再分散至立柱，建模时这些节点处不能仅做面接触贴合，需要还原加劲肋与连接角板的实际尺寸，否则后续出工程图时容易遗漏关键焊接件。从安装边界来看，平台外侧立柱距离周边设备预留检修间隙，保证人员可以在平台外侧绕行检查设备侧壁管线，上层平台顶部的悬挑杆件可用于绑定照明灯具、敷设气源管路或挂载安全绳挂点，杆件伸出长度经过载荷校核，不能作为重型起重吊点使用。设计过程中先依据现场设备的操作点位置确定两层平台的站位范围，平台面距离需要操作的阀门、

　　仪表高度控制在人员站立后手部可舒适触及的区间，不需要额外踮脚或弯腰；再反向推导梯段走向，优先让梯段沿厂房空闲通道布置，避开地面设备控制柜、物料堆放区，梯段底部净空满足人员正常通行，不会形成碰头或绊脚风险。框架杆件的排布同时兼顾运输与现场拼装条件，整体结构可拆分为立柱片、平台框架、梯段、栏杆几个分段模块，各模块之间通过法兰板或焊接连接板固定，进入车间后不需要大型吊装设备，借助手动液压车与小型手拉葫芦即可完成组立。对于有防爆要求的车间，整套结构全部采用金属构件，没有易燃材料，格栅板面的防滑特性在沾有少量油污的工况下仍能提供足够摩擦力，栏杆的连续布置也为操作人员佩戴全身式安全带时提供了可靠的挂设路径。在三维建模阶段，所有型钢杆件的中心线需要对齐装配基准，立柱保持垂直，横梁保持水平，斜梯梯梁的角度统一，避免出现杆件错位导致现场拼装时孔位不对中的问题；平台格栅按照标准模数排布，边缘非标准宽度的格栅单独标注，方便车间下料时区分标准件与定制件。这类钢平台不同于民用楼梯，它的核心诉求是在工业环境里长期承受人员动载、小型工具堆载与偶尔的设备检修冲击，所以结构设计上不会追求轻量化极限，而是保留足够的安全裕度，所有临边防护、踏步防滑、基础固定这三处安全相关结构都做冗余设计，适配机械制造、仓储物流、化工配料等多种需要高位作业的工业场景。
